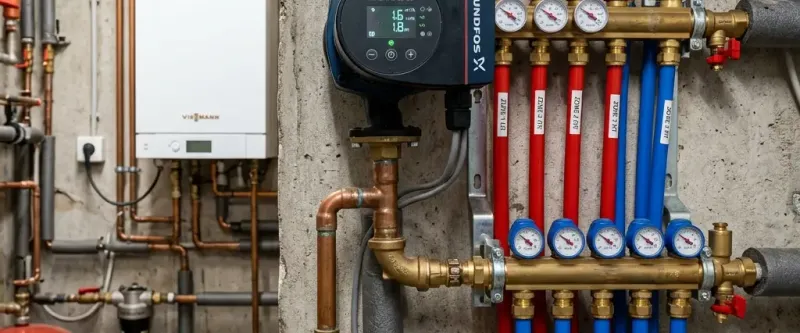

Управление насосом теплого пола на даче с Алисой: сценарии
- Точное поддержание комфортной температуры пола в жилых комнатах загородного дома
- Существенное сокращение расхода газа или электричества котла отопления
- Автоматическая защита стяжки теплого пола от перегрева и растрескивания
- Удобное дистанционное включение прогрева дачи к приезду хозяев одной кнопкой в приложении
- При остановке насоса на длительный срок зимой требуется использовать незамерзающий теплоноситель
- Пошаговый разбор: зачем управлять циркуляционным насосом теплого пола.
- Пошаговый разбор: подключение насоса к системе умного дома яндекса.
- Пошаговый разбор: настройка сценариев управления отоплением в «доме с алисой».
Водяной теплый пол — одна из самых комфортных и эффективных систем отопления загородного дома или дачи. Однако управление им имеет свою специфику. Из-за большой толщины бетонной стяжки теплый пол обладает огромной тепловой инерцией: он медленно прогревается (от 4 до 12 часов) и так же медленно остывает. Если котел отопления работает постоянно, в комнатах может становиться слишком жарко, а электроэнергия расходуется нерационально. Интеллектуальное управление циркуляционным насосом смесительного узла теплого пола с помощью Яндекс Алисы позволяет автоматизировать поддержание климата, отключая циркуляцию теплоносителя при достижении комфортной температуры и существенно снижая затраты на отопление. В этой инструкции мы настроим эффективные сценарии управления насосом (подробнее о различиях водяного и электрического обогрева читайте в статье об управлении теплыми полами с Алисой).
1. Зачем управлять циркуляционным насосом теплого пола?
В классической схеме водяного теплого пола горячая вода от котла поступает в распределительный коллектор смесительного узла. Специальный циркуляционный насос непрерывно гоняет воду по трубам, уложенным в стяжку пола.
Если не управлять работой этого насоса:
- Перегрев помещений: Пол продолжает отдавать тепло даже тогда, когда солнце прогрело комнату через окна или включились другие бытовые приборы.
- Перерасход энергии: Котел постоянно включается для подогрева остывающей в стяжке воды.
- Износ оборудования: Насос работает круглосуточно 24/7, растрачивая свой физический ресурс.
Отключение циркуляционного насоса при достижении целевой температуры воздуха в комнате мгновенно останавливает циркуляцию горячего теплоносителя. Стяжка перестает получать тепло от котла и медленно отдает накопленную энергию, обеспечивая стабильную температуру без перерасхода топлива котла.
2. Подключение насоса к системе умного дома Яндекса
Мощность бытового циркуляционного насоса (например, Grundfos UPS или Wilo) невелика — от 40 до 100 Ватт. Это позволяет безопасно подключать его через любые элементы умного дома Яндекса:
- Через умную розетку Яндекс (16А): Самый простой способ. Вилка насоса включается в розетку, установленную рядом с коллекторным шкафом.
- Через умное реле Яндекс (Zigbee): Реле монтируется скрыто внутри коллекторного шкафа на DIN-рейку или в монтажную коробку, разрывая фазный провод питания насоса.
Для контроля температуры воздуха в центре жилой комнаты на высоте 1.5 метра от пола устанавливается беспроводной датчик температуры и влажности Zigbee.
3. Настройка сценариев управления отоплением в «Доме с Алисой»
Создадим алгоритм двухпозиционного (старт-стопного) регулирования температуры.
Сценарий 1: Включение циркуляции при охлаждении комнаты
- Условие (Если): Датчик температуры
«Гостиная»-> «Температура упала ниже +21.5 °C». - Действие (Тогда): Умная розетка
«Насос теплого пола»->Включить. - Результат: Насос начинает гонять горячий теплоноситель по контурам, и стяжка начинает медленно прогреваться.
Сценарий 2: Отключение насоса при прогреве (Экономия)
Поскольку стяжка пола остывает долго, отключать циркуляцию нужно заранее, не допуская перегрева воздуха.
- Откройте приложение «Дом с Алисой» ->
«Сценарии»->«+». - Назовите:
«Отопление: Насос Выкл при прогреве». - Условие (Если): Датчик температуры
«Гостиная»-> «Температура поднялась выше +22.5 °C». - Действие (Тогда): Умная розетка
«Насос теплого пола»->Выключить. - Нажмите
«Сохранить».
Сценарий 3: Режим «Удаленный прогрев к приезду на дачу»
Перед выездом на дачу в пятницу утром отправьте команду: «Алиса, включи прогрев дачи». Насос включится заранее, и к вашему приезду вечером тяжелая бетонная стяжка пола будет приятно теплой.
4. Защита от закипания котла и заклинивания ротора насоса
При автоматизации насоса теплого пола важно предусмотреть две технические защиты:
IMPORTANT
- Защита котла: Если ваш котел работает без байпаса, отключение насоса теплого пола может перекрыть проток воды через теплообменник котла, что приведет к его закипанию и ошибке. Убедитесь, что в системе отопления установлен перепускной клапан (байпас).
- Защита от заклинивания (Закисания): Если насос отключен все лето, соли жесткости могут заклинить ротор двигателя. Настройте простой сценарий: раз в неделю (например, по средам в 12:00) запускать насос на 5 минут для профилактического прокручивания ротора.
5. Выводы
Автоматическое управление циркуляционным насосом теплого пола на даче с помощью Яндекс Алисы обеспечивает поддержание идеального температурного баланса без перегрева комнат. Система защищает оборудование от преждевременного износа и снижает расходы на газ или электричество котла отопления до 35%.
Инструкция по настройке

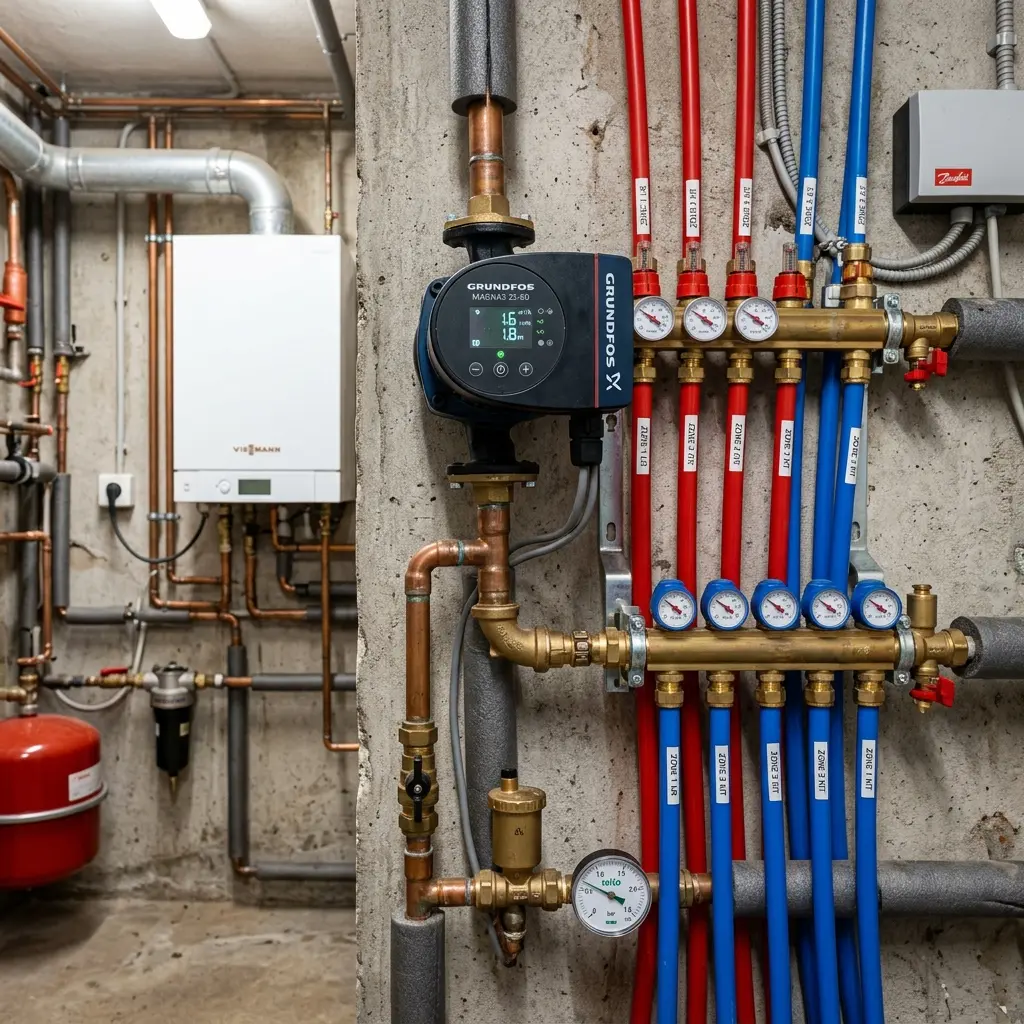

Схема подключения циркуляционного насоса теплого пола
Вставьте кабель питания циркуляционного насоса коллекторной группы в умную розетку Яндекс (16А), установленную в котельной загородного дома.
