Автоматизация греющего кабеля для водопровода и кровли с Алисой

С наступлением зимних заморозков владельцы загородных домов и дач сталкиваются с двумя критическими проблемами: замерзанием воды в неотапливаемых участках ввода водопровода (из скважины или колодца) и образованием наледи со смерзшимися сосульками в желобах водосточной системы.

Традиционный подход — держать греющий кабель постоянно включенным в розетку всю зиму — приводит к огромным счетам за электроэнергию (греющий кабель мощностью 30 Вт/м на трассе 20 метров расходует около 430 кВт·ч в месяц). С другой стороны, использование простых встроенных биметаллических термостатов часто надежно не срабатывает.

В данном руководстве мы разберем, как построить умную систему антиобледенения и защиты труб от замерзания на базе экосистемы Яндекса с Алисой, используя Zigbee / Wi-Fi датчики и управляемые реле.

---

1. Выбор типа греющего кабеля и автоматики

Перед интеграцией в умный дом важно понимать разницу между типами греющих кабелей:

1. Саморегулирующийся кабель (Самрег):
   Состоит из полупроводниковой матрицы, меняющей сопротивление в зависимости от локальной температуры. В более холодных точках кабель греет сильнее, в теплых — слабее. Однако даже в теплом состоянии самрег продолжает потреблять 30–40% номинальной мощности.
2. Резистивный кабель:
   Выделяет постоянную мощность по всей длине. Запрещено перекрещивать жилы, требует строгого внешнего терморегулирования во избежание перегрева и прогорания.

Для работы в умном доме оба типа кабелей подключаются через силовые элементы управления:

• Умная розетка с ваттметром (Zigbee / Wi-Fi): Оптимально для защиты водопроводных ввода на участке от 1 до 15 метров. Позволяет отслеживать текущее энергопотребление и диагностировать обрыв или выгорание матрицы кабеля.
• Модульное умное реле на DIN-рейку с контактором: Оптимально для мощных систем обогрева кровли и водостоков (нагрузка от 1.5 до 5 кВт).

---

2. Схема размещения датчиков температуры

Для корректной работы сценариев Алисы требуется точный учет температуры окружающей среды:

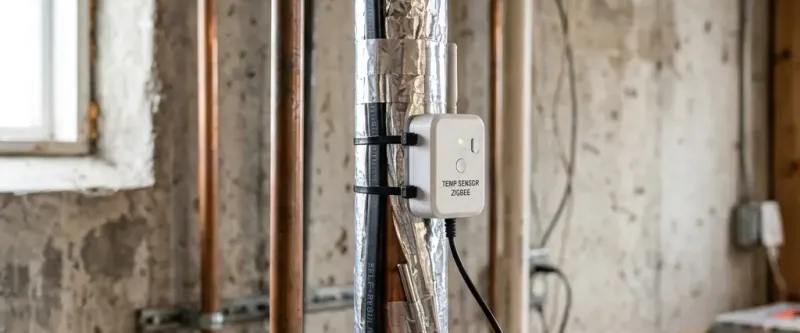

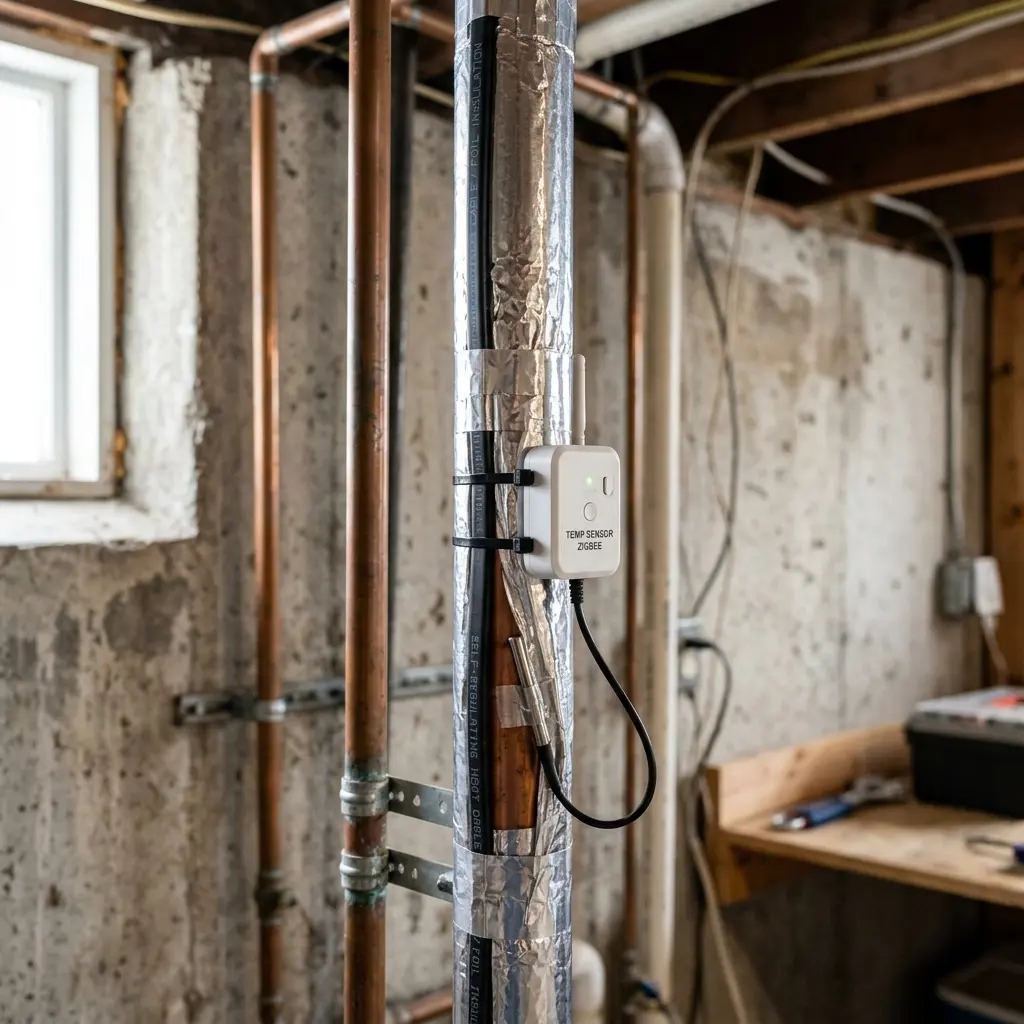

• Для защиты водопровода: Выносной гильзовый термодатчик крепится непосредственно к металлической или пластиковой трубе под слой теплоизоляции в самой холодной точке (в цокольном пространстве или неотапливаемом подполе).
• Для защиты кровли и водостоков: Беспроводной уличный датчик температуры и влажности Zigbee монтируется на северной стороне дома вне зоны попадания прямых солнечных лучей и тепловых потоков из окон.

---

3. Настройка сценариев в приложении «Дом с Алисой»

Настроим двухконтурную автоматизацию защиты загородного дома.

Сценарий 1: Умный обогрев ввода водопровода (Экономичный режим)

Включаем обогрев трубы только тогда, когда температура неотапливаемого цоколя опускается близко к замерзанию.

• Условие (Если): «Датчик цоколя» -> «Температура ниже +2 °C».
• Действие (Тогда):
  1. «Розетка греющего кабеля трубы» -> «Включить».
  2. Яндекс Станция на кухне произносит: «Внимание: в подполе температура упала до двух градусов. Включен греющий кабель водопровода».

Сценарий 2: Отключение обогрева трубы при потеплении

• Условие (Если): «Датчик цоколя» -> «Температура выше +5 °C».
• Действие (Тогда):
  1. «Розетка греющего кабеля трубы» -> «Выключить».

Сценарий 3: Защита водостоков и кровли (Оконный диапазон)

Образование наледи и сосулек происходит не в глухой мороз (-20 °C), когда снег сухой и не тает, а в узком диапазоне температур от -8 °C до +2 °C, когда оттепель или солнце топят снег на крыше, а в желобах вода замерзает.

• Условие 1 (Если): «Уличный датчик» -> «Температура опустилась ниже +2 °C»
• Условие 2 (И): «Уличный датчик» -> «Температура выше -8 °C».
• Действие (Тогда): «Контактор обогрева кровли» -> «Включить».

В сильные морозы (ниже -8 °C) или при потеплении выше +2 °C обогрев кровли автоматически выключается, сберегая тысячи рублей за электроэнергию.

---

4. Электробезопасность и проверка целостности линии

При проектировании обогрева водопровода и водостоков соблюдайте строгие нормы электробезопасности:

---

5. Смежные сценарии загородного дома

Автоматизация греющих кабелей — важная часть зимней подготовки дачи. Чтобы защитить от замерзания всю инженерную инфраструктуру дома, рекомендуем также ознакомиться с гайдом по настройке системы защиты от замерзания загородного дома, инструкцией по автоматизации погружного насоса скважины с Алисой и сценарием аварийной сигнализации септика на даче.

---

6. Выводы

Интеграция греющих кабелей в умный дом Яндекса с Алисой превращает энергопрожорливые нагреватели в интеллектуальную систему точного реагирования. Автоматический контроль по реальным показателям Zigbee-датчиков позволяет избежать заморозки водопровода и повреждения кровли, сократив расходы на электроэнергию в 3–4 раза по сравнению с постоянной работой обогревателей.
