Роутеры и конечные устройства в сети Zigbee умного дома

Протокол Zigbee завоевал огромную популярность благодаря своей ячеистой топологии (Mesh-сети). В отличие от классического Wi-Fi, где каждое устройство общается напрямую с центральной точкой доступа (роутером), устройства Zigbee могут передавать сигналы по цепочке друг другу. Чтобы спроектировать надежную сеть умного дома, необходимо четко понимать физические роли устройств: координаторов, роутеров и конечных приборов.

Три кита топологии Zigbee

1. Координатор (Coordinator): Это центральный узел сети (например, ваш Яндекс Хаб или Станция Миди). Он инициализирует сеть, выдает сетевые адреса новым устройствам, хранит таблицы маршрутизации и связывает датчики с облаком Яндекса. В одной Zigbee-сети может быть строго один координатор.

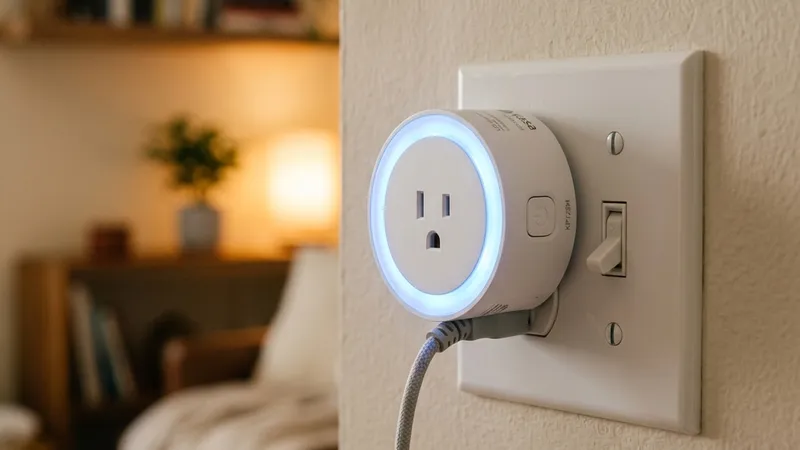

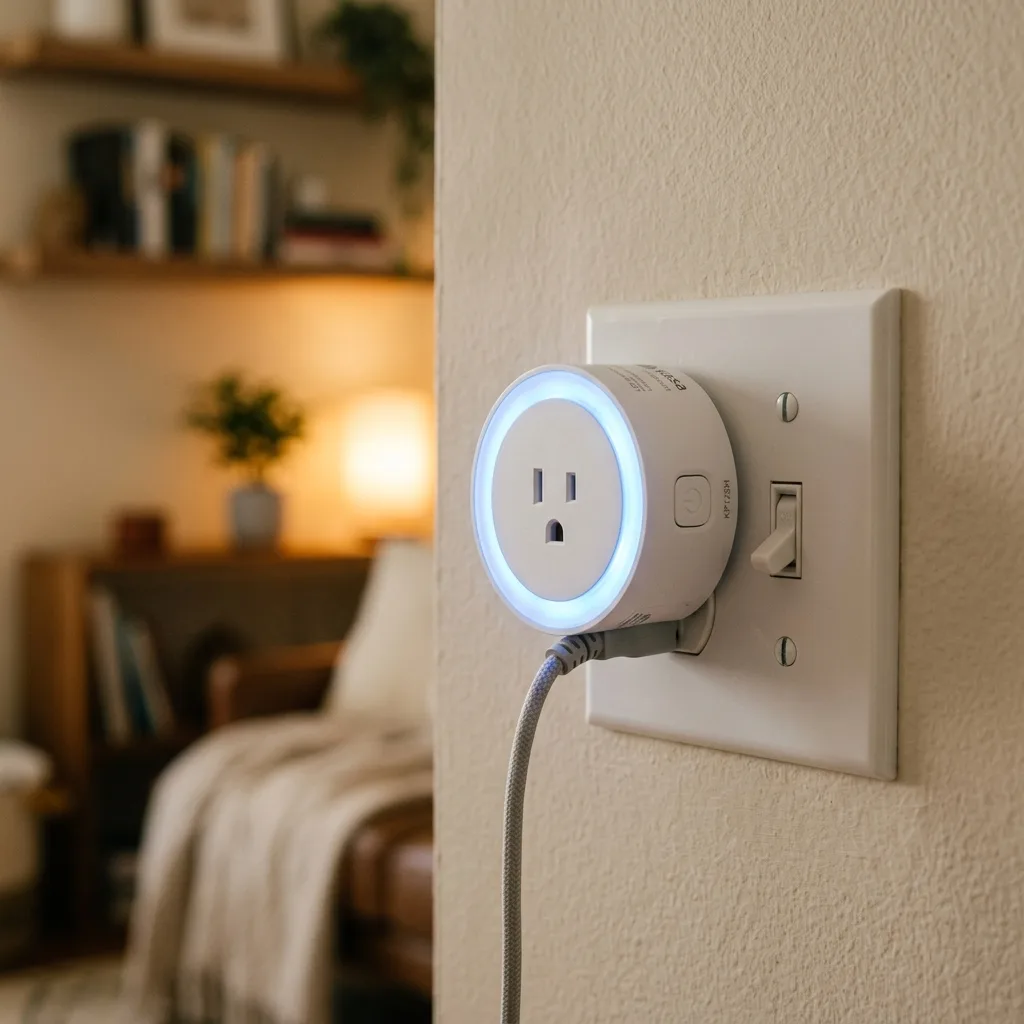

2. Роутеры (Routers): Это приборы, которые постоянно подключены к электросети 220V (умные розетки, реле с нулевым проводом, проводные выключатели). Они не используют режим сна, постоянно сканируют эфир и перенаправляют пакеты данных от удаленных датчиков к координатору.
3. Конечные устройства (End Devices): Датчики на батарейках (протечка, открытие дверей, температура, кнопки). Чтобы продлить срок службы батарейки до 1-2 лет, они находятся в режиме глубокого сна и просыпаются только при наступлении физического события (например, открытие окна). Конечные устройства не могут пересылать чужие пакеты данных.

Что видит система: технический взгляд изнутри

При интеграции Zigbee-устройств в системы мониторинга (например, через мост zigbee2mqtt) разработчики видят подробные метаданные каждого узла. Ниже приведен пример JSON-объекта состояния типичного роутера в сети:

{
  "ieee_address": "0x00158d0001d8c12a",
  "friendly_name": "smart_plug_living_room",
  "type": "Router",
  "network_address": 34912,
  "linkquality": 110,
  "power_outage_count": 0,
  "last_seen": "2026-06-23T21:40:00+03:00"
}

Параметр type явно определяет роль устройства как ретранслятора (Router), а linkquality (показатель LQI) отражает качество связи с соседними узлами. Если LQI опускается ниже 50, датчики за этим роутером начнут отваливаться.

Разница между показателями LQI и RSSI

Многие пользователи путают два ключевых параметра радиосвязи: RSSI (Received Signal Strength Indicator) и LQI (Link Quality Indicator).

• RSSI измеряет чистую мощность принимаемого сигнала в децибелах (например, -70 дБм). Однако высокий RSSI не гарантирует стабильную связь: если в эфире много шума от соседского Wi-Fi, сигнал будет сильным, но нечитаемым.
• LQI оценивает качество модуляции и количество ошибок при передаче пакетов. В протоколе Zigbee значение LQI измеряется в диапазоне от 0 до 255. Для надежной автоматизации датчиков рекомендуется поддерживать уровень LQI не ниже 100 единиц.

Как работает алгоритм маршрутизации (AODV)

Сеть Zigbee использует модифицированный протокол маршрутизации AODV (Ad-hoc On-demand Distance Vector). Когда конечному устройству нужно отправить данные на Яндекс Хаб, оно оценивает уровень связи с доступными роутерами-родителями. Если один из роутеров внезапно отключается, датчик рассылает широковещательный запрос для поиска нового маршрута. Этот процесс «самолечения» сети делает топологию Zigbee невероятно живучей по сравнению со стандартными Wi-Fi схемами типа «звезда».

Лимиты координатора и масштабирование сети

Физический чип координатора в Яндекс Хабе или Станции имеет аппаратный лимит на прямое подключение устройств (обычно не более 20–32 «детей»). Если вы попытаетесь подключить 40 датчиков напрямую, часть из них откажется сопрягаться.

Добавление роутеров решает это ограничение: каждый качественный роутер может держать на себе еще до 15-20 конечных устройств, расширяя общую емкость сети умного дома до сотен датчиков. При этом важно выбирать качественные роутеры (например, умные розетки Aqara или Sonoff), так как дешевые китайские реле сторонних производителей часто имеют баги в прошивке и некорректно работают с таблицами маршрутов.

Главные ошибки при построении Mesh-сети

• Покупка только конечных устройств. Распространенная ошибка новичков — покупка Яндекс Хаба и 15 датчиков на батарейках без единого роутера. Датчики из дальних комнат не могут дотянуться до хаба сквозь бетонные стены, что вызывает их постоянный уход в офлайн. Решением является добавление 2-3 розеток-роутеров.
• Физическое отключение роутеров. Если в качестве роутеров вы используете умные Zigbee-лампочки, помните: при выключении их обычным клавишным выключателем на стене они полностью обесточиваются. В этот момент вся ветка сети, которая ретранслировалась через данную лампочку, «падает». Перестроение маршрутов Zigbee может занять от 10 минут до нескольких часов, в течение которых датчики будут недоступны.
• Неверный порядок сопряжения. При добавлении нового датчика подключайте его в той комнате, где он будет стоять, чтобы он сразу выбрал в качестве родителя ближайший роутер, а не пытался соединиться с далеким хабом.

Практическое применение: сценарии с кнопками

Для создания удобного управления умным домом Zigbee-кнопки и сценарные выключатели являются незаменимыми конечными устройствами. Вы можете разместить беспроводную кнопку на прикроватной тумбочке для управления всем освещением в комнате.

Примером отличной реализации является использование умного сценарного выключателя, с помощью которого можно запускать сценарии «Ушел из дома» или «Режим сна». Поскольку кнопка работает по протоколу Zigbee, она отправляет команду через ближайший роутер, обеспечивая мгновенную реакцию без задержек облака.

При возникновении проблем с дальностью связи обратитесь к нашему руководству по решению проблем с затуханием сигнала в сети Zigbee. Также обязательно изучите статью про частотные каналы Zigbee и Wi-Fi, чтобы предотвратить наложение сигналов вашего роутера на Mesh-сеть умного дома.
