Почему батарейка в датчике Zigbee быстро разряжается

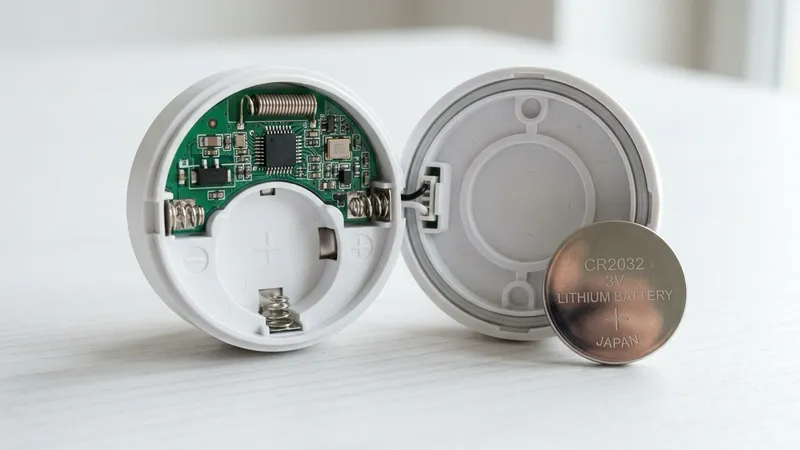

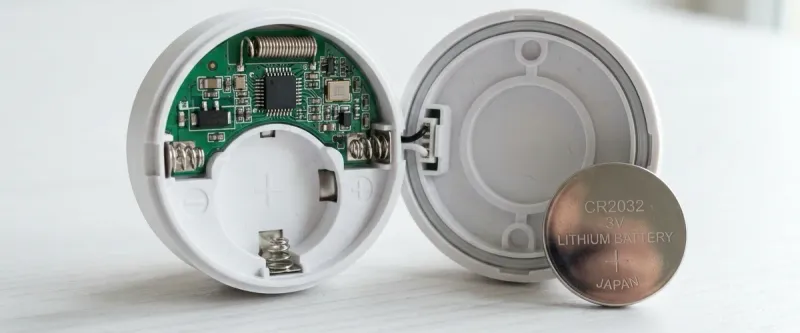

Беспроводные датчики умного дома, работающие по энергоэффективному протоколу Zigbee, по умолчанию проектируются с расчетом на длительную автономную работу. В штатном режиме стандартная литиевая батарейка таблеточного типа (CR2032, CR2450 или CR1632) обеспечивает функционирование температурного сенсора, датчика открытия или движения на протяжении от одного года до двух лет. Однако многие пользователи сталкиваются с неприятной ситуацией: новый элемент питания разряжается буквально за несколько недель или даже дней.

Для выявления первопричины такого аномального энергопотребления необходимо детально рассмотреть физику радиопередачи и алгоритмы взаимодействия устройств в Zigbee-сети. Понимание этих механизмов поможет сэкономить деньги на покупке элементов питания и обеспечит стабильную работу всей автоматизации.

Причины быстрого разряда батареек в Zigbee-устройствах

Аномальный расход заряда практически никогда не связан со случайным браком самого датчика. Обычно это следствие совокупности факторов среды и конфигурации радиоэфира.

1. Неуверенный прием сигнала и высокий показатель LQI/RSSI

Основное преимущество Zigbee — это спящий режим конечных устройств (End Devices). Большую часть времени датчик «спит», потребляя микроамперы (около 15–30 мкА). Он просыпается лишь для передачи изменившихся данных (например, при фиксации движения или изменении температуры) или для отправки контрольного сигнала присутствия (Keep-Alive poll).

Если датчик расположен далеко от Яндекс Станции или Zigbee-хаба, либо на пути радиоволн находятся железобетонные перекрытия, качество связи падает. В таком случае показатель LQI (Link Quality Indicator) снижается до критических значений (ниже 50–70 единиц). При низком качестве сигнала датчик не получает от хаба подтверждение доставки пакета (ACK) и вынужден повторять отправку снова и снова, повышая мощность встроенного радиопередатчика до максимума. Серия непрерывных повторных передач (retransmissions) требует значительных токов (до 30–45 мА), что мгновенно истощает миниатюрный источник питания.

2. Радиопомехи от Wi-Fi роутеров на частоте 2.4 ГГц

Протокол Zigbee использует ту же безлицензионную частоту 2.4 ГГц, что и бытовые Wi-Fi сети стандарта 802.11b/g/n, а также модули Bluetooth. Из-за разницы в мощности передатчиков Wi-Fi (до 100–200 мВт) и Zigbee (обычно до 10–20 мВт) мощный Wi-Fi роутер буквально «забивает» слабый Zigbee-эфир.

Если каналы Wi-Fi и Zigbee пересекаются по частотам, датчик постоянно сталкивается с коллизиями пакетов. Ему приходится тратить энергию на обход помех и частые попытки достучаться до координатора. Это создает постоянную паразитную нагрузку на гальванический элемент.

3. Проблема «осиротевшего» устройства (Parent Loss Loop)

В архитектуре Zigbee каждое конечное устройство привязывается к определенному родительскому узлу (Parent) — координатору (хабу) или ближайшему роутеру с постоянным питанием. Если этот родительский узел внезапно отключается от сети (например, умную розетку-репитер вытащили из розетки или перезагрузили Яндекс Станцию), датчик переходит в режим активного поиска нового родителя (Rejoin Request).

Поиск сети — это самый энергозатратный процесс в Zigbee. Устройство непрерывно сканирует все доступные каналы на максимальной мощности. Если сеть не удается найти быстро, датчик должен увеличивать интервалы между запросами поиска, чтобы сберечь батарейку. Однако дешевые или некорректно запрограммированные сенсоры могут зависнуть в бесконечном цикле сканирования, полностью разряжая CR2032 за 24–48 часов. Если после замены батарейки датчик продолжает вести себя нестабильно, имеет смысл заново спарить датчик без потери графиков, чтобы восстановить корректную логическую привязку в топологии сети.

4. Некачественные или старые элементы питания

Литиевые батарейки на основе диоксида марганца (Li-MnO2) обладают высоким внутренним сопротивлением (ESR). Дешевые безымянные батарейки от неизвестных производителей изначально имеют повышенное ESR и сниженную реальную емкость.

Когда датчик выходит из спящего режима и резко повышает потребление тока для отправки радиосигнала, на батарейке происходит кратковременная просадка напряжения. У некачественного элемента напряжение падает ниже критического порога (обычно 2.1–2.2 В), микроконтроллер фиксирует глубокий разряд и перезагружается, либо датчик сообщает хабу о нулевом заряде, хотя фактическая емкость батарейки еще не исчерпана полностью.

5. Температурные факторы и влажность

Установка комнатного датчика на неотапливаемом балконе, в предбаннике или на улице зимой — гарантированный способ «убить» батарейку. При температурах ниже нуля электрохимические процессы внутри литиевой таблетки сильно замедляются, внутреннее сопротивление возрастает многократно, а напряжение падает. Прибор начинает сигнализировать об аварийном разряде.

Пошаговое руководство по устранению проблемы

Чтобы ваш датчик Zigbee перестал беспощадно расходовать элементы питания, последовательно выполните следующие действия по оптимизации сети.

1. Проведите частотное планирование радиоэфира. Определите рабочий канал вашей домашней Wi-Fi сети 2.4 ГГц и Zigbee-канал вашего хаба. Старайтесь разводить их. Например, если Wi-Fi настроен на работу на фиксированном канале 1, то для Zigbee оптимально выбрать 20-й или 25-й канал. Избегайте использования автоматического выбора каналов (Auto Channel) на Wi-Fi роутере, так как при его смене Zigbee-устройства снова начнут терять пакеты.

2. Насытьте умный дом Zigbee-роутерами. В отличие от оконечных датчиков, устройства Zigbee с питанием от сети 220 В (умные розетки, реле, выключатели с нейтралью) работают как репитеры. Они ретранслируют сигналы от спящих датчиков к главному хабу. Установите хотя бы один-два роутера на пути от удаленного датчика к Яндекс Станции. Это снизит физическую дистанцию радиопередачи, повысит LQI и позволит датчику работать на минимальной мощности передатчика.

3. Выбирайте качественные батарейки. Используйте только проверенные элементы питания известных брендов с низким уровнем саморазряда и стабильной кривой разряда под нагрузкой. Избегайте покупки батареек, которые долго хранились на холодном складе или имеют истекающий срок годности.

4. Защищайте внешние датчики от экстремальных условий. Если вам необходимо контролировать параметры на улице, используйте специализированные уличные датчики с питанием от пальчиковых батареек типа AA/AAA (литиевые элементы формата AA переносят морозы значительно лучше таблеток CR2032) или размещайте герметичный корпус датчика в защищенном от осадков месте, дополнительно утепляя батарейный отсек вспененным материалом.
