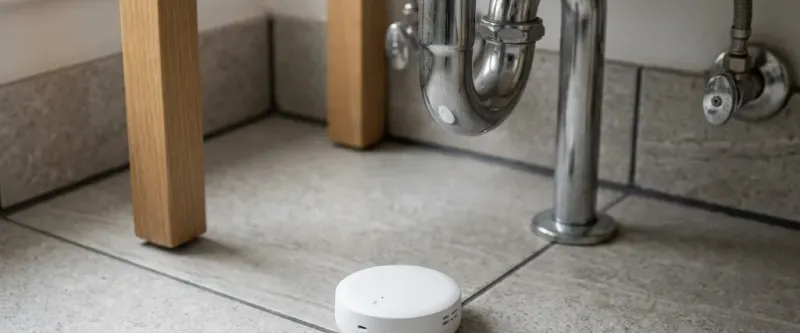

Ложные срабатывания датчика протечки воды: причины и устранение

Ложные срабатывания систем защиты от протечек могут доставить массу проблем — от ночных пробуждений из-за сирены до автоматического перекрытия стояка в ваше отсутствие. Если сценарий перекрытия воды при протечке срабатывает без видимых следов потопа, дело не всегда в неисправности самого датчика.

Давай детально разберем физику проводимости электролитов, электрохимические процессы на контактах датчика и внедрим простые конструктивные доработки, которые навсегда избавят твою систему от ложных тревог.

---

Физика проводимости и логика работы датчика

Беспроводные датчики протечки (например, Aqara, Яндекс, Tuya) работают по принципу измерения электрического сопротивления ($R$) между двумя подпружиненными металлическими электродами на нижней стороне корпуса.

1. Режим ожидания: Электроды разомкнуты. Сопротивление воздуха между ними стремится к бесконечности ($R \approx \infty$). Ток через схему измерения не течет.
2. Срабатывание: При попадании воды под датчик цепь замыкается. Микроконтроллер датчика (например, на базе чипа EFR32) измеряет падение напряжения на аналоговом входе. Как только сопротивление между контактами падает ниже порогового значения ($R_{\text{порог}} \approx 1-2\text{ МОм}$), датчик генерирует прерывание и отправляет Zigbee-пакет тревоги на хаб.

Дистиллированная вода является диэлектриком, но обычная водопроводная вода содержит растворенные соли металлов (кальций, магний, натрий), превращающие ее в проводник (электролит). Сопротивление жидкого мостика рассчитывается по формуле: $$R = \rho \cdot \frac{d}{S}$$ где $\rho$ — удельное сопротивление жидкости, $d$ — расстояние между контактами (обычно $10-15\text{ мм}$), а $S$ — площадь поперечного сечения водяной пленки.

Почему датчик срабатывает без лужи?

• Остатки бытовой химии: При мытье полов моющие средства (содержащие ПАВ и соли) образуют на плитке тончайшую невидимую пленку. Даже после полного высыхания воды эта пленка сохраняет высокую электропроводность.
• Гигроскопичность пыли и солей: Бытовая пыль и соли жесткости, оставшиеся от прошлых микропротечек, оседают на контактах датчика. При повышении относительной влажности воздуха в ванной до $80-90%$ (например, во время принятия душа) эти соли поглощают влагу из воздуха. Их сопротивление падает ниже критических $1.5\text{ МОм}$, вызывая «фантомную» протечку.

---

Электрохимическая коррозия контактов

Многие производители используют латунные или медные контакты, покрытые тонким слоем никеля или золота. Со временем при влажной уборке или образовании конденсата покрытие изнашивается, обнажая базовый металл.

При наличии влаги и микротоков (даже дежурных $3\text{ В}$ от батарейки CR2032) запускается процесс электролитической коррозии:

1. Металл анода окисляется, образуя гидратированные соли меди и цинка (характерный зеленый или серый налет).
2. Образовавшиеся оксиды обладают полупроводниковыми свойствами и чрезвычайно гигроскопичны.
3. Солевой налет начинает проводить микротоки даже в сухом состоянии, если влажность воздуха в помещении колеблется.

---

Эффект точки росы под трубами

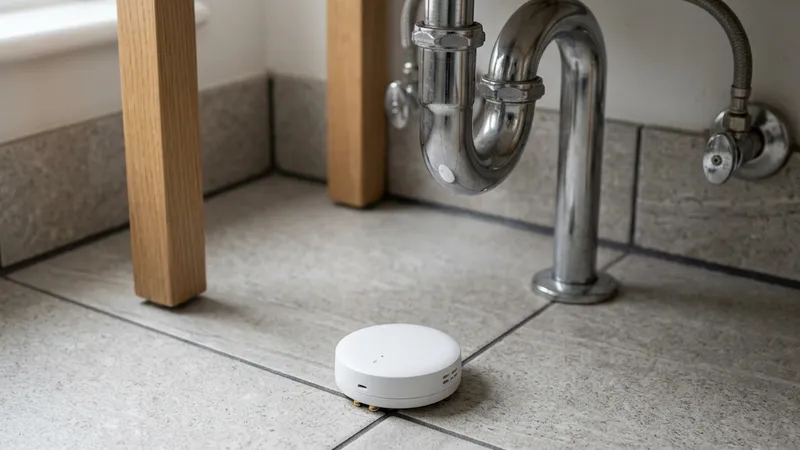

Если датчик расположен на холодном полу (например, плитка без подогрева под стояком холодной воды), он подвержен выпадению конденсата.

Температура плитки $T_{\text{пол}}$ часто оказывается ниже температуры точки росы $T_{\text{роса}}$ окружающего воздуха. Например, при температуре в ванной $T_{\text{возд}} = 24^\circ\text{C}$ и влажности $RH = 70%$, точка росы составляет: $$T_{\text{роса}} \approx 18.2^\circ\text{C}$$ Если температура пола опускается до $17^\circ\text{C}$ из-за протекающей рядом холодной воды, на корпусе датчика неизбежно выпадет роса, замкнув контакты.

---

Шаг за шагом: Устранение ложных срабатываний

Шаг 1. Глубокая очистка электродов

1. Извлеки датчик и аккуратно выкрути электроды (если они винтовые) или протри их на месте.
2. Используй ватную палочку, обильно смоченную в изопропиловом спирте с концентрацией не менее $99%$ (не используй водку или этиловый спирт из аптеки, так как они содержат до $5-30%$ воды).
3. Тщательно очисти резьбу электродов и пластиковый корпус вокруг них. Это удалит жировой налет, остатки мыла и окислы.

Шаг 2. Защита от конденсата (Теплоизоляция)

1. Вырежи небольшую подложку из тонкого вспененного полиэтилена (изолона) или силиконового коврика по форме датчика.
2. Проделай в ней отверстия для контактов, чтобы они могли свободно касаться пола.
3. Положи подложку под датчик. Это отсечет холод от плитки, предотвратит охлаждение корпуса датчика ниже точки росы и убережет от конденсата.

Шаг 3. Силиконовые ножки (Физический зазор)

Чтобы датчик не реагировал на влажный пол после уборки или тонкую пленку конденсата, но мгновенно срабатывал на реальную воду:

1. Приобрети самоклеящиеся силиконовые амортизаторы (демпферы) диаметром $5\text{ мм}$ и толщиной $0.5-1.0\text{ мм}$ (часто используются для мебели).
2. Наклей 3-4 демпфера на нижнюю крышку датчика рядом с контактами.
3. Контакты датчика теперь будут висеть в воздухе на высоте $0.5\text{ мм}$ от плитки. При влажной уборке вода не замкнет их, но при реальной протечке уровень воды мгновенно превысит $1\text{ мм}$, и система перекрытия сработает штатно.

Шаг 4. Настройка программного фильтра дребезга

Если ты используешь Home Assistant, ты можешь отсечь мгновенные ложные импульсы (дребезг контактов) при помощи фильтрации в автоматизациях.

Вместо прямой сработки на изменение состояния датчика, добавь временной буфер:

alias: "Перекрытие воды при протечке (с фильтром дребезга)"
trigger:
  - platform: state
    entity_id: binary_sensor.leak_sensor_bathroom
    to: "on"
    for:
      seconds: 3 # Фильтр: статус протечки должен удерживаться 3 секунды
action:
  - service: switch.turn_on
    target:
      entity_id: switch.water_valve_main

Такая задержка в 3 секунды абсолютно безопасна с точки зрения предотвращения ущерба, но полностью отсекает случайные наводки и помехи.

[!IMPORTANT] Если краны перекрытия в твоей системе работают через стороннюю облачную интеграцию (например, Tuya / Smart Life), критически важно обеспечить бесперебойную передачу команд. Рекомендуется изучить способы решения проблемы отвала авторизации навыка Tuya, чтобы избежать ситуаций, когда датчик обнаружил воду, но команда перекрытия не дошла до крана.

Если в процессе эксплуатации датчик вообще перестает выходить на связь, ознакомься с методами решения проблемы отвалов датчиков и липкости линков в беспроводной сети Zigbee.
