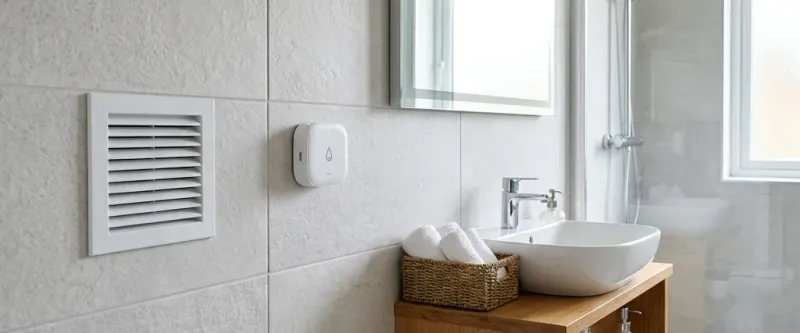

Автоматическая вентиляция в ванной по датчику влажности с Алисой
Высокая влажность в ванной комнате после принятия душа — главный фактор появления черной плесени, грибка и быстрого разрушения строительной отделки. Ручное включение вытяжки неэффективно: пользователи либо забывают запустить ее, либо оставляют вентилятор работать часами, изнашивая его двигатель.
Автоматизация этого процесса в экосистеме Яндекса на базе протокола Zigbee решает проблему микроклимата полностью автономно. Но при настройке сценариев «в лоб» часто возникает проблема тактования реле (быстрых циклов включения/выключения из-за колебания показаний датчика) или вечной работы вытяжки при сбоях Zigbee-сети.
Физика процесса и выбор порогов влажности
В приложении «Дом с Алисой» сценарии срабатывают при пересечении заданного порога. Если настроить включение при 70%, а выключение при 69%, вентилятор начнет постоянно включаться и выключаться, как только влажность достигнет границы, так как датчик Aqara обновляет показания при изменении значения на 0.5% или раз в несколько минут.
Для стабильной работы используется гистерезис — разница между уставками включения и выключения:
- Порог включения (70%): сигнализирует о начале активного испарения воды (принятие душа). При этом влажность быстро идет вверх.
- Порог выключения (55%): соответствует нормальному уровню относительной влажности в жилом помещении.
Если в процессе эксплуатации ваш Zigbee-датчик начнет терять соединение с умной колонкой из-за железобетонных стен ванной, воспользуйтесь нашей пошаговой инструкцией по траблшутингу отвалов устройств Aqara. Также помните, что при использовании облачных Wi-Fi реле задержка команд может составлять до 5 секунд, о чем мы детально писали в разборе причин лагов в сценариях умного дома.
Безопасность и отказоустойчивость: Сценарий-предохранитель
Ванная комната — зона экстремального перепада температур и влажности. Конденсат может временно нарушить работу Zigbee-передатчика датчика Aqara. Если датчик потеряет связь с хабом в тот момент, когда влажность была 75%, вентилятор продолжит работать бесконечно, так как хаб никогда не получит триггер «Влажность опустилась ниже 55%».
Для защиты двигателя вытяжки от перегрева и экономии электроэнергии мы настраиваем сценарий-таймаут:
- Триггером выступает само включение реле вентилятора (неважно, запущено оно датчиком или кнопкой на стене).
- Действием является запуск таймера обратного отсчета на 25 минут, после чего реле принудительно обесточивается.
Аналогичная логика защиты с ограничением времени работы применяется и в других сценариях климатического контроля, например, при автоматизации умного увлажнителя воздуха, где длительная бесконтрольная работа может привести к переувлажнению и порче мебели. Если вас интересуют другие комплексные климатические сценарии, ознакомьтесь с руководством по настройке автоматического полива комнатных растений.
Инструкция по настройке

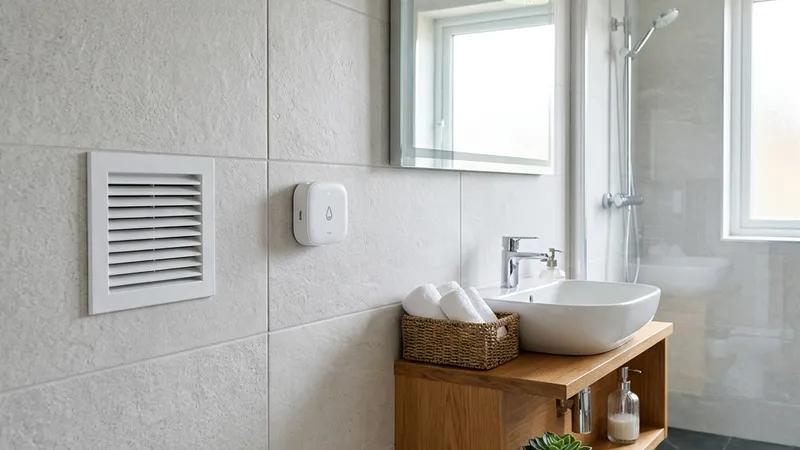

Размещение датчика влажности Aqara
Закрепите датчик Aqara на высоте 1.5–1.8 метра от пола на стене, удаленной от двери. Не монтируйте его непосредственно над ванной (где на него будут лететь прямые брызги воды) и близко к вентиляционной решетке или двери, иначе датчик зафиксирует сквозняк, а не реальный пар.
Монтаж умного реле в подрозетник
Установите умное реле Aqara Single Switch Module T1 за выключателем вентилятора. Фаза L и нейтраль N подключаются к сети, вентилятор подключается к выходу OUT, а контакты S1/S2 замыкаются на клавишу выключателя. Это позволит Алисе управлять вентилятором независимо от физического положения кнопки.
Сценарий 1: Автоматический запуск вытяжки
В приложении «Дом с Алисой» нажмите «+» в правом верхнем углу -> «Сценарий». Задайте имя: «Ванная: Включение вытяжки». Нажмите «Добавить условие» -> «Устройство» -> Датчик Aqara -> «Влажность» -> выберите «Поднялась выше 70%». Нажмите «Добавить действие» -> «Устройство» -> Реле вытяжки -> «Включить». Нажмите «Сохранить».
Сценарий 2: Выключение с учетом гистерезиса
Создайте сценарий «Ванная: Выключение вытяжки». Выберите «Добавить условие» -> «Устройство» -> Датчик Aqara -> «Влажность» -> «Опустилась ниже 55%». В действиях выберите: «Устройство» -> Реле вытяжки -> «Выключить». Разница в 15% влажности предотвратит циклическое включение-выключение реле при граничных значениях.
Сценарий 3: Защита от зависания датчика
Для безопасности создайте сценарий-предохранитель: Условие -> «Устройство» -> Реле вытяжки -> «Включилось». В блоке действий нажмите «Добавить задержку» -> укажите «25 минут», затем нажмите «Добавить действие» -> «Устройство» -> Реле вытяжки -> «Выключить». Это спасет вентилятор от перегрева, если датчик влажности зависнет или потеряет связь.
