Настройка радиаторных термоголовок Zigbee в умном доме с Алисой

Умный дом позволяет значительно повысить уровень комфорта и оптимизировать расходы на коммунальные услуги в отопительный сезон. Одним из ключевых элементов современной климатической системы являются беспроводные радиаторные термоголовки, управляющие подачей горячей воды в батареи. Использование энергоэффективного протокола Zigbee обеспечивает стабильную локальную работу устройств и существенно экономит заряд встроенных элементов питания. В этой статье мы детально рассмотрим монтаж, подключение к Яндекс Станции и интеграцию термоголовок в автоматические сценарии для поддержания идеального климата.

Выбор оборудования и принципы работы устройства

Традиционные механические терморегуляторы требуют постоянной ручной настройки, что крайне неудобно и не позволяет поддерживать точную температуру. Умные термоголовки, также известные как TRV (Thermostatic Radiator Valve), оснащены миниатюрным шаговым электромотором, который физически нажимает на шток клапана радиатора, изменяя пропускную способность от 0% до 100%. Встроенный микроконтроллер использует алгоритм PID-регулятор для плавного изменения положения штока, что предотвращает резкие перепады температуры и гидроудары.

Связь с умным домом осуществляется на частоте 2.4 ГГц через протокол Zigbee 3.0. Это позволяет устройству работать автономно от двух батареек формата AA до одного года. Данные передаются на локальный хаб, в роли которого может выступать Яндекс Станция Макс с поддержкой Zigbee или специализированный Яндекс Хаб.

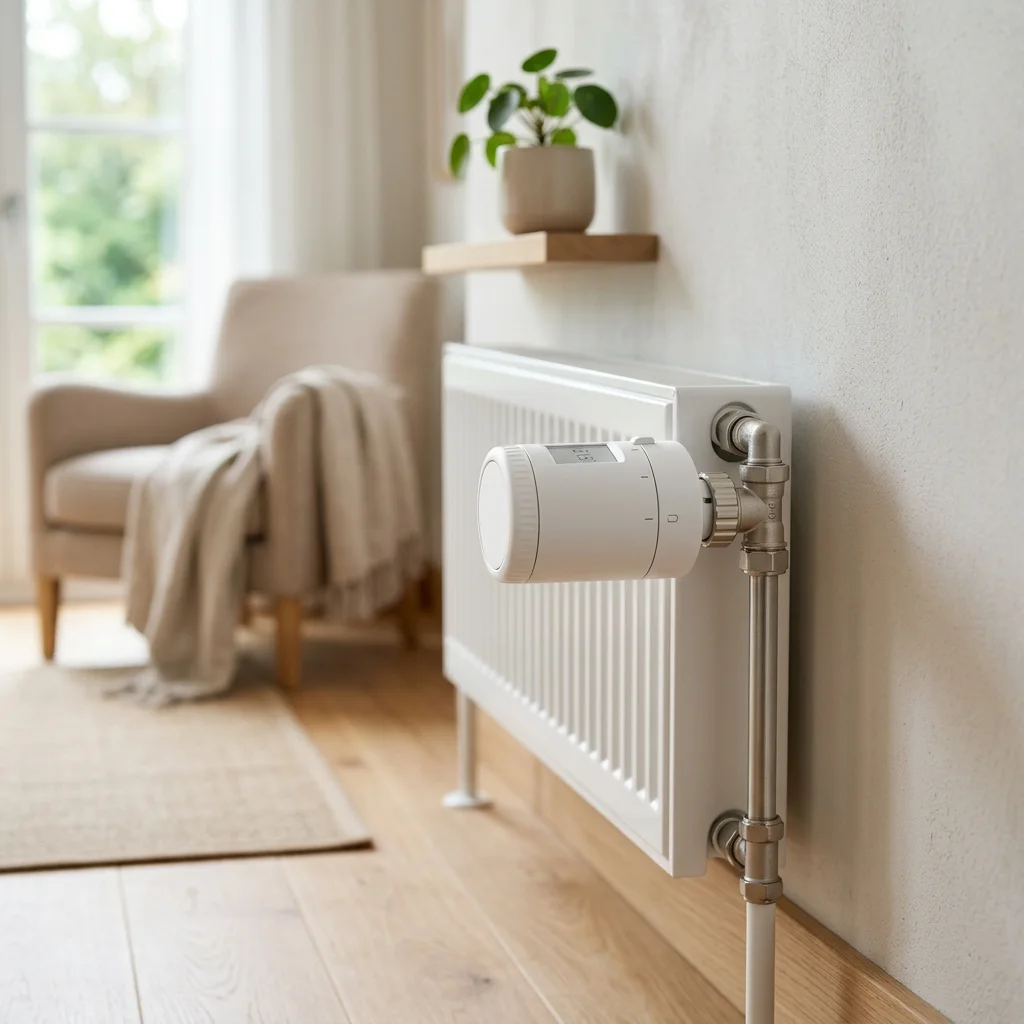

Физический монтаж устройства на радиатор отопления

Большинство современных радиаторов отопления используют стандарт резьбы подключения M30x1.5. Если ваш термоклапан имеет другой стандарт (например, Danfoss RA/RTR, Giacomini или Caleffi), вам понадобятся специальные переходники, которые обычно поставляются в комплекте с устройством.

Перед установкой полностью откройте клапан термоголовы, выставив максимальную температуру на дисплее, чтобы шток мотора задвинулся внутрь корпуса. Это снизит физическое сопротивление при накручивании гайки на клапан.

После фиксации корпуса запустите режим автоматической калибровки (обычно на экране загорается символ Ad или VAL). Устройство полностью закроет и откроет клапан, чтобы определить крайние точки движения штока. Это займет около 15-20 секунд.

Влияние частоты опроса на срок службы батарей

Беспроводные датчики и термоголовки Zigbee работают в спящем режиме для экономии энергии. Термоголовка не поддерживает постоянное соединение, а просыпается каждые 10-15 минут для отправки текущей температуры и проверки наличия новых команд от хаба. Если вы настроите слишком частые отчеты в параметрах шлюза (например, отправка данных при изменении температуры на 0.1 °C), батарейки разрядятся за 2-3 месяца. Для оптимальной работы рекомендуется установить порог отчета на 0.5 °C или по таймеру раз в 30 минут.

Подключение к экосистеме Яндекс с Алисой

После успешного монтажа переведите устройство в режим сопряжения. Зажмите кнопку управления на 5 секунд, пока на дисплее не замигает значок беспроводной сети.

Дальнейшие шаги выполняются в приложении:

1. Откройте приложение «Дом с Алисой» и нажмите кнопку добавления нового устройства.
2. Выберите пункт сопряжения Zigbee-устройств на вашем совместимом хабе.
3. Дождитесь, пока Алиса обнаружит термоголовку, задайте ей понятное имя (например, «Термостат в спальне») и укажите комнату.

Теперь вы можете управлять целевой температурой голосом через Яндекс Станцию или настраивать расписание. Однако встроенный датчик термоголовки находится вплотную к горячей батарее, из-за чего его показания всегда завышены на 2-3 °C. Для тонкой настройки и управления обязательно ознакомьтесь с общим руководством по работе с умными термостатами, где описаны продвинутые методы интеграции.

Создание сценариев автоматизации

Для правильной работы системы необходимо создать автоматический сценарий, связывающий термоголовку и внешний датчик температуры:

1. В приложении «Дом с Алисой» перейдите в раздел сценариев и нажмите «Создать сценарий».
2. Добавьте условие: Датчик температуры -> Температура ниже 21 °C.
3. Добавьте действие: Умный термостат батареи Zigbee -> Установить температуру 23 °C.
4. Создайте обратный сценарий: при достижении температуры выше 22.5 °C переводить термостат в режим поддержки 20 °C.

Благодаря локальному выполнению сценариев на Яндекс Станции, регулировка будет работать даже при временном отключении интернета. Это защитит ваш дом от переохлаждения в зимний период и сэкономит энергию.
