Настройка Zigbee-термоголовок в Умном Доме с Алисой

Комфортная температура в жилых помещениях — один из ключевых факторов домашнего уюта и энергоэффективности. Традиционные механические терморегуляторы на радиаторах отопления требуют постоянного ручного вмешательства. Умные термоголовки (TRV — Thermostatic Radiator Valve) с протоколом Zigbee позволяют автоматизировать управление отоплением, поддерживая индивидуальный климатический режим в каждой комнате и снижая расходы на энергоносители до тридцати процентов.

В этой статье мы подробно рассмотрим процесс выбора, физического монтажа, калибровки и настройки Zigbee-термоголовок (на примере популярных моделей от Aqara и Tuya) в экосистеме Умного Дома с Алисой, а также разберем тонкости интеграции с внешними датчиками.

---

Физика процесса и особенности конструкции

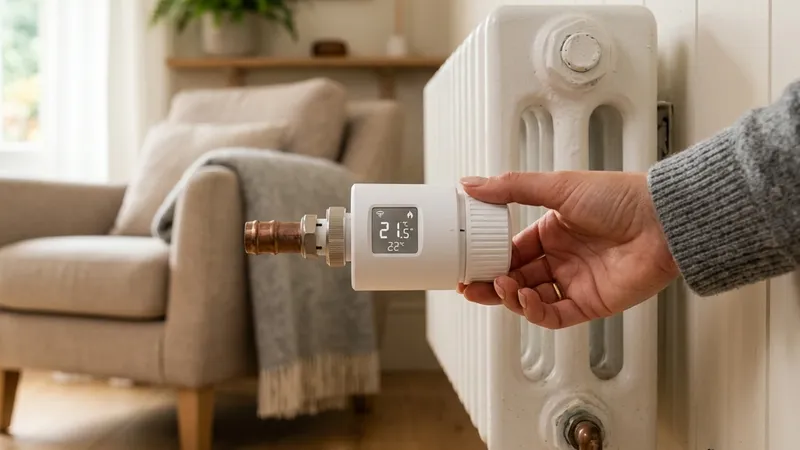

Умная термоголовка управляет потоком теплоносителя, проходящим через радиатор, путем нажатия на металлический шток клапана. Внутри устройства расположен компактный электрический мотор с редуктором. Когда мотор выдвигает внутренний шток, он давит на шток клапана радиатора, уменьшая или полностью перекрывая поток горячей воды. Когда мотор втягивает шток, клапан открывается под действием встроенной пружины.

Большинство современных радиаторов используют стандарт резьбового соединения M30x1.5. В комплекте с термоголовками обычно поставляются пластиковые или металлические переходники под другие типы клапанов (например, Danfoss RA/RTRD, Caleffi, Giacomini).

После установки термоголовки на клапан обязательно запускается процесс калибровки. Прибор полностью выдвигает шток до упора (определяя закрытое состояние клапана) и полностью втягивает его обратно (определяя открытое состояние). Корректная калибровка критически важна: если прибор не сможет точно определить крайние точки, клапан будет либо постоянно подтекать, либо мотор будет испытывать избыточную нагрузку, что приведет к преждевременному разряду батареек.

---

Проблема встроенного термодатчика и ее решение

Главная аппаратная проблема любой радиаторной термоголовки — близкое расположение встроенного датчика температуры к самому источнику тепла (радиатору). Спустя несколько минут после открытия клапана воздух вокруг термоголовки нагревается до тридцати градусов, хотя на противоположном конце комнаты может быть всего девятнадцать градусов. Устройство считает, что целевая температура достигнута, и перекрывает подачу тепла.

Существует три способа решения этой проблемы:

1. Калибровка смещения (Offset). В настройках устройства задается фиксированная разница температур (например, минус три градуса). Это грубый метод, так как разница температур не является постоянной величиной и зависит от интенсивности нагрева.
2. Прямое связывание (Binding). В экосистемах Zigbee (например, через Zigbee2MQTT) можно напрямую привязать внешний датчик температуры к термоголовке, передавая текущее значение температуры напрямую в ее регистры.
3. Использование стороннего шлюза (Home Assistant). Термоголовка и внешний датчик объединяются в виртуальный климатический прибор, который управляет физической головкой на основе реальной температуры в центре комнаты.

Для интеграции климатических систем через Home Assistant в Яндекс используется следующий фрагмент конфигурационного файла configuration.yaml:

yandex_smart_home:
  notifier:
    - token: "my_yandex_token_here"
  entity_config:
    climate.bedroom_thermostat:
      name: "Термоголовка в спальне"
      room: "Спальня"
      type: devices.types.thermostat
      properties:
        - type: devices.properties.float.temperature
          entity: sensor.bedroom_temperature

Этот код позволяет Алисе видеть не только заданную уставку климата, но и реальную температуру в спальне, полученную с внешнего беспроводного датчика, расположенного на уровне кровати. При интеграции через Zigbee2MQTT также можно использовать виртуальные термостаты на стороне Home Assistant (например, встроенную платформу generic_thermostat), которые связывают реле или термоголовку с внешним сенсором. В таком случае Алиса будет взаимодействовать с виртуальным климатическим устройством, а оно, в свою очередь, будет транслировать команды на физический прибор с учетом температурной разницы. Это решает проблему перегрева зоны около батареи.

---

Создание автоматизаций и расписаний в Умном Доме с Алисой

В приложении «Дом с Алисой» можно настроить гибкие сценарии управления климатом. Рекомендуется разделить сутки на несколько температурных зон:

• Утро (07:00 – 09:00): прогрев помещений до 22°C перед пробуждением.
• День (09:00 – 17:00): если все ушли на работу, целевая температура снижается до 17°C для экономии энергии.
• Вечер (17:00 – 23:00): комфортные 21-22°C в жилых зонах.
• Ночь (23:00 – 07:00): снижение температуры до 18°C. Это физиологически оптимальная температура для глубокого сна.

Особое внимание стоит уделить сценарию проветривания. При открытии окна холодный воздух устремляется вниз, попадая на термоголовку. Встроенный алгоритм пытается компенсировать резкое падение температуры и открывает клапан на максимум, пытаясь «обогреть улицу». Чтобы этого избежать, обязательно связывайте датчики открытия окон с термоголовками. Подробный пошаговый алгоритм настройки такой автоматизации с разбором всех нюансов описан в нашей статье про отключение отопления при открытии окна.

---

Сравнение резьбовых стандартов радиаторных клапанов

Правильный подбор механического адаптера — 90% успеха монтажа. Если адаптер сидит с люфтом даже в 0.5 мм, шток прибора не сможет полностью перекрыть подачу теплоносителя:

Стандарт клапана	Диаметр и шаг резьбы	Распространенные бренды	Особенности установки
M30 × 1.5	30 мм, шаг 1.5 мм	Heimeier, Oventrop, Valtec, Danfoss (новые)	Прямая посадка без переходников на 95% термоголовок
Danfoss RA	Защелка 23 мм (клипса)	Danfoss серии RA-N	Требуется пластиковый адаптер с зажимным винтом
Danfoss RAV	Защелка 34 мм с «юбкой»	Старый жилой фонд Danfoss	Адаптер требует удлинителя штока (пин-толкатель)
Danfoss RAVL	Защелка 26 мм	Danfoss RAVL	Переходник в комплекте Aqara и Tuya
Giacomini	Байонет 22.6 мм	Giacomini	Специфический адаптер с фиксатором
Caleffi	Резьба 23 мм	Caleffi	Резьбовой адаптер с шагом 1.5

---

Продвинутое управление через модуль Better Thermostat в Home Assistant

Штатный термостат Яндекса или встроенный алгоритм термоголовки управляет штоком ступенчато: при отклонении на 0.5°C мотор сразу открывает клапан на 100%. Это приводит к колебаниям температуры («температурным качелям»).

Для плавного поддержания уставки в Home Assistant используется кастомная интеграция Better Thermostat:

1. Она непрерывно рассчитывает ПИД-коэффициенты (пропорциональный, интегральный и дифференциальный) ошибки между текущей температурой в центре комнаты и уставкой.
2. Вместо команды «открыть/закрыть» прибор плавно дозирует процент открытия клапана (position: 15%, position: 30%), поддерживая стабильный поток теплоносителя без перегрева радиатора.
3. Интеграция автоматически отслеживает уличную погоду и состояние оконных датчиков, мгновенно замораживая регулировку при проветривании.

# configuration.yaml
better_thermostat:
  name: "Умный климат в гостиной"
  thermostat: climate.aqara_radiator_thermostat_e1
  temperature_sensor: sensor.living_room_temperature
  window_sensors:
    - binary_sensor.living_room_window_contact
  humidity_sensor: sensor.living_room_humidity
  model: "Aqara E1"

---

Частые вопросы (FAQ) по термоголовкам в Умном Доме с Алисой

Почему батарейки в термоголовке садятся за 2–3 месяца?

Основная причина — неисправный или закисший шток клапана радиатора. Если для нажатия на шток мотору приходится преодолевать повышенное механическое сопротивление, пусковой ток электродвигателя подскакивает до 350–500 мА, что высаживает батарейки буквально за сотню циклов. Снимите головку и вручную нажмите на металлический шток рукояткой пассатижей: он должен ходить мягко и упруго возвращаться обратно под действием пружины.

Можно ли ставить термоголовку дисплеем вертикально вверх?

Крайне нежелательно. Восходящий поток горячего воздуха от трубы радиатора будет постоянно обдувать нижнюю и заднюю часть корпуса прибора. Это не только исказит показания аварийного датчика перегрева, но и приведет к пересыханию заводской смазки в редукторе мотора. Всегда монтируйте термоголовку строго горизонтально, параллельно полу.

Будет ли термоголовка работать без интернета?

Да. Если колонка Яндекс Станция с Zigbee настроена в локальном режиме, базовые команды изменения целевой температуры продолжают выполняться по локальной беспроводной сети. Подробнее о механике читайте в статье о локальных сценариях умного дома Алисы.

---

Обслуживание и типичные неисправности

Для поддержания системы отопления в рабочем состоянии следуйте рекомендациям:

• Кальцинация клапанов. В неотопительный сезон (летом) рекомендуется раз в неделю полностью открывать и закрывать клапан. Это предотвратит закисание штока радиатора из-за отложений солей. Настройте простой еженедельный сценарий в Алисе на открытие клапана на 100% на 10 минут.
• Ресурс батареек. Мотор термоголовки потребляет значительный ток во время движения штока. Используйте качественные щелочные (Alkaline) или литиевые батарейки AA/AAA. Аккумуляторы NiMH с напряжением 1.2 В использовать не рекомендуется, так как устройство быстро начнет сигнализировать о разряде.
• Задержки Zigbee-сети. Термоголовки относятся к спящим устройствам (End Devices). Они выходят на связь с интервалом от 10 до 30 минут для экономии энергии. Из-за этого команды изменения температуры из приложения Яндекса могут применяться не мгновенно, а с небольшой задержкой, что является нормальным режимом работы беспроводной сети.
