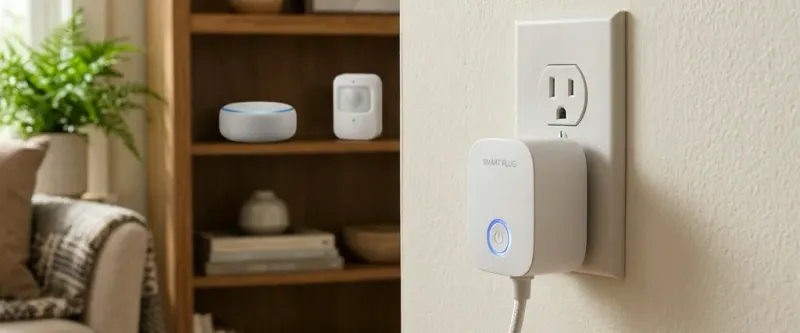

Использование умных розеток как ретрансляторов Zigbee-сигнала

В отличие от традиционных беспроводных сетей Wi-Fi, где каждое устройство подключается напрямую к центральному роутеру по топологии «звезда», технология Zigbee спроектирована на основе самоорганизующейся ячеистой топологии (Mesh-сети). Это означает, что элементы умного дома могут передавать сигналы друг через друга, значительно увеличивая общую площадь покрытия и повышая отказоустойчивость системы. Если датчик движения или протечки расположен слишком далеко от управляющей Яндекс Станции, он будет регулярно терять сеть, задерживать отправку команд или вовсе переходить в автономный режим, разряжая батарейку в попытках найти координатор. Решением этой проблемы становится интеграция промежуточных узлов питания. Обычная умная розетка, работающая по протоколу Zigbee, способна выступить в роли полноценного ретранслятора сигнала, стабилизируя связь для всей домашней автоматизации.

Архитектура Zigbee-сети: координаторы, роутеры и конечные устройства

Чтобы понять, как розетка улучшает качество покрытия, необходимо разобраться в структуре ролей устройств внутри стандарта Zigbee:

1. Координатор (Coordinator). Это главный узел сети, который создает её, управляет ключами шифрования и сопряжением новых девайсов. В экосистеме Яндекса координатором выступает умная колонка со встроенным чипом Zigbee (например, Яндекс Станция Миди, Станция Макс или Станция 2). В одной Zigbee-сети может быть строго один координатор.
2. Роутер (Router). Устройство, которое постоянно подключено к электросети 220 В и имеет постоянное питание. Роутеры не только выполняют свои прямые функции (например, коммутацию нагрузки в розетке или реле), но и непрерывно пересылают пакеты данных от соседних узлов дальше по цепочке к координатору. Они формируют «хребет» ячеистой сети.
3. Конечные устройства (End Devices). Это датчики движения, температуры, протечки воды и беспроводные кнопки, работающие от батареек CR2032 или CR2450. В целях энергосбережения они большую часть времени находятся в «спящем» режиме и просыпаются только при фиксации события. Конечные устройства никогда не ретранслируют чужие сигналы — они могут только отправлять свои данные напрямую координатору или ближайшему роутеру.

Умная розетка Zigbee является идеальным кандидатом на роль роутера-репитера. Имея постоянное сетевое питание, она постоянно активна в радиоэфире, обладает мощным передатчиком и способна обслуживать до 15-20 конечных батарейных устройств, снижая нагрузку непосредственно на саму Яндекс Станцию.

Выбор оборудования и планирование зон покрытия

При планировании беспроводной сети важно учитывать физические препятствия. Радиосигнал Zigbee работает в безлицензионном диапазоне частот 2.4 ГГц (тот же спектр, что у классического Wi-Fi и Bluetooth). Волны этой частоты сильно затухают при прохождении через стены и перекрытия. Железобетонная несущая стена способна ослабить сигнал на 20-25 дБ, кирпичная перегородка — на 10-15 дБ, а зеркальный шкаф-купе или металлическая входная дверь создают непреодолимый экран, полностью блокирующий связь.

При планировании размещения розеток важно учитывать, что Zigbee делит частотный спектр с домашним Wi-Fi, что может приводить к радиопомехам. Рекомендуем ознакомиться со способами устранения интерференции Zigbee-сигнала, чтобы правильно выбрать рабочие каналы. Размещайте розетку-репитер примерно посередине между Яндекс Станцией и проблемной зоной, где часто отваливаются датчики.

Пошаговое руководство по настройке ретрансляции

Чтобы превратить розетку в активный узел вашей mesh-сети, выполните следующие шаги:

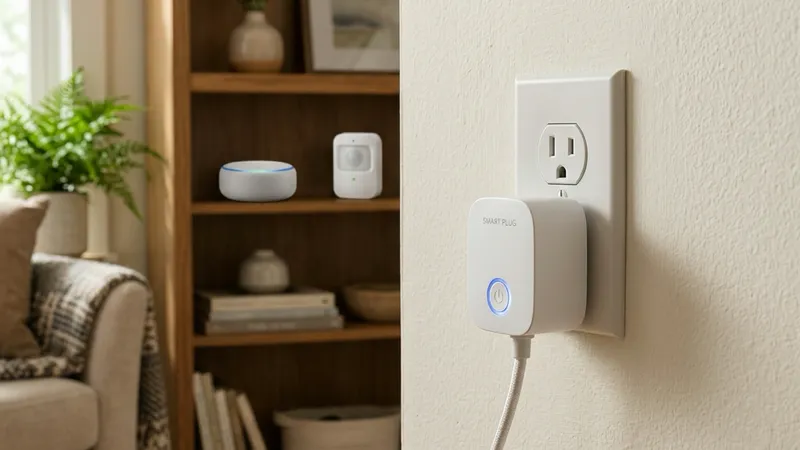

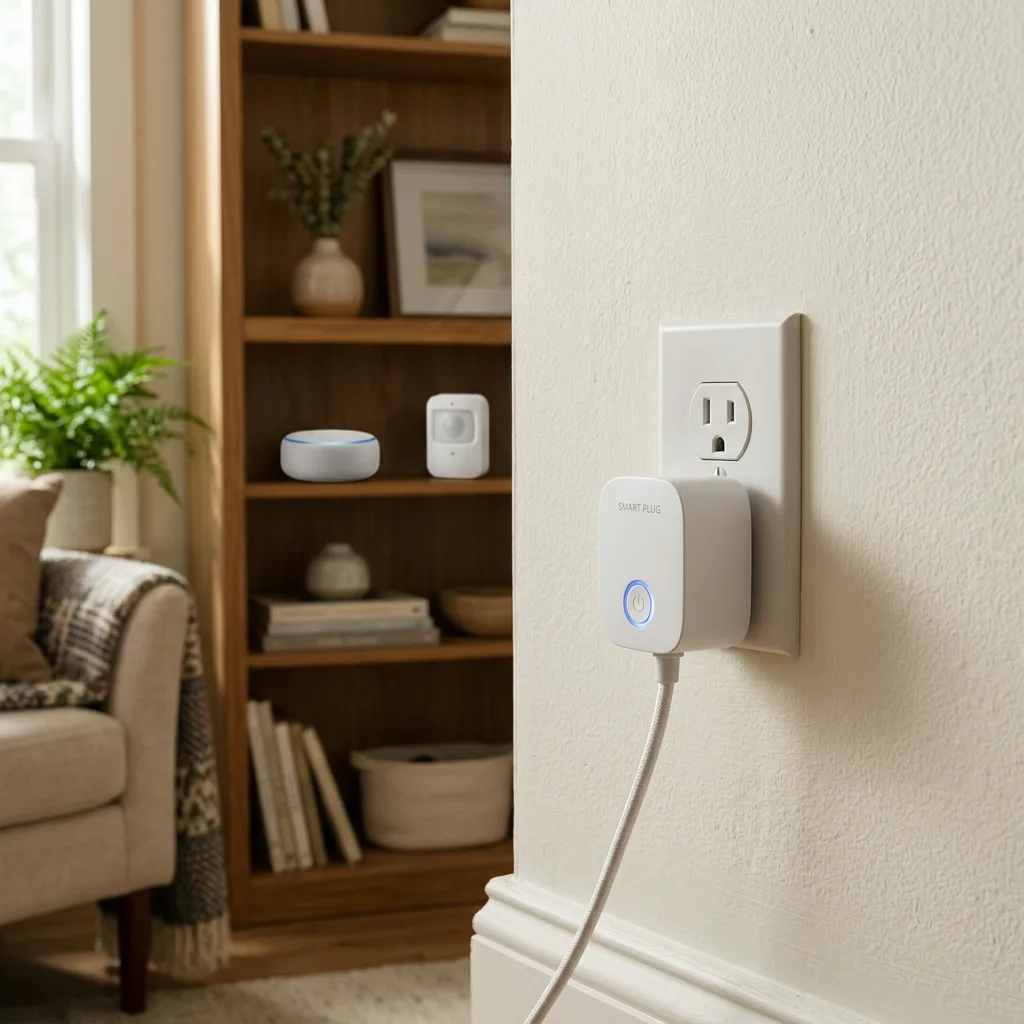

1. Шаг 1. Физический монтаж и подготовка. Вставьте умную розетку Zigbee в стандартный подрозетник 220 В в выбранном промежуточном помещении (например, в коридоре между гостиной со Станцией и удаленной спальней).
2. Шаг 2. Сопряжение с координатором. Откройте приложение «Дом с Алисой». Скажите колонке: «Алиса, найди устройство» или нажмите значок «+» в приложении и выберите «Устройство умного дома». Зажмите кнопку питания на корпусе розетки на 5-7 секунд, пока её светодиодный индикатор не начнет быстро мигать. Дождитесь, когда Алиса подтвердит успешное подключение прибора.
3. Шаг 3. Инициация перестроения маршрутов. Zigbee-устройства ленивы по своей природе. Если вы просто добавите розетку, старые датчики не переключатся на неё мгновенно, так как они будут пытаться удерживать старый слабый маршрут до Станции. Чтобы принудительно перестроить дерево сети, временно извлеките батарейку из удаленного датчика движения на 10-15 секунд и вставьте обратно, либо выполните повторное сопряжение датчика прямо на месте его постоянной установки. Он автоматически выберет розетку как узел с наилучшим показателем уровня сигнала LQI (Link Quality Indicator).
4. Шаг 4. Тестирование стабильности. Проверьте скорость отклика в приложении. Датчик движения должен мгновенно менять статус при обнаружении активности, а задержка выполнения сценариев не должна превышать 0.1-0.2 секунды.

Для мониторинга качества связи в режиме реального времени и исключения проблем с питанием датчиков, ознакомьтесь с рекомендациями по быстрому разряду батареек в датчиках, так как плохой уровень сигнала напрямую сокращает срок службы элементов питания.
