Таблица каналов Wi-Fi и Zigbee: как устранить помехи датчиков

Беспроводной протокол Zigbee и подавляющее большинство домашних Wi-Fi сетей делят между собой один и тот же нелицензируемый диапазон частот ISM — 2.4 ГГц (от 2400 до 2483.5 МГц).

В условиях тесных многоквартирных домов радиоэфир оказывается перегружен десятками соседских роутеров, смарт-телевизоров и Bluetooth-устройств. Поскольку передатчик стандартного Wi-Fi роутера работает с мощностью 100–200 мВт, а миниатюрный Zigbee-датчик на батарейке CR2032 излучает всего 1–5 мВт, мощный сигнал роутера мгновенно забивает слабый радиосигнал датчиков. В результате устройства умного дома начинают отвечать с задержками в 3–5 секунд, теряют пакеты или вовсе переходят в статус «Не в сети» в приложении «Дом с Алисой».

В этом подробном руководстве мы разберем пересечение каналов wifi и zigbee, предоставим точную частотную таблицу соответствия каналов и покажем, как грамотно настроить роутер для достижения 100% стабильности всех датчиков.

Физика интерференции и спектральная сетка частот

Диапазон 2.4 ГГц распределяется между стандартами по разным принципам:

• Каналы Wi-Fi (802.11 b/g/n/ax): имеют очень широкую полосу пропускания — 20 МГц или 40 МГц. В сетке предусмотрено 13 каналов, но непересекающимися являются только три: 1, 6 и 11.
• Каналы Zigbee (802.15.4): имеют узкую полосу пропускания — всего 2 МГц с межканальным интервалом 5 МГц. В стандарте определено 16 каналов: от 11-го (2405 МГц) до 26-го (2480 МГц).

Частота (МГц)
2400       2412       2437       2462       2483.5
 |----------|----------|----------|----------|
            [  Wi-Fi Канал 1 (20 МГц)  ]
                       [  Wi-Fi Канал 6 (20 МГц)  ]
                                  [  Wi-Fi Канал 11 (20 МГц) ]
  [Z11] [Z12] [Z14]  [Z15] [Z19] [Z20]  [Z24] [Z25]  [Z26]
   (Зашумлены)      (Чистый)    (Чистый)     (Идеальный)

Таблица совместимости каналов Wi-Fi и Zigbee

Чтобы координатор умного дома и датчики не страдали от радиопомех роутера, сопоставьте рабочие каналы по следующей таблице:

Настроенный канал Wi-Fi роутера	Частотный охват Wi-Fi (20 МГц)	Свободные (чистые) каналы Zigbee	Рекомендуемый выбор Zigbee
Канал 1	2401 – 2423 МГц	15, 20, 25, 26	25 (максимальное удаление)
Канал 6	2426 – 2448 МГц	11, 12, 25, 26	11 или 25
Канал 11	2451 – 2473 МГц	11, 12, 13, 14, 15, 20	15 или 20

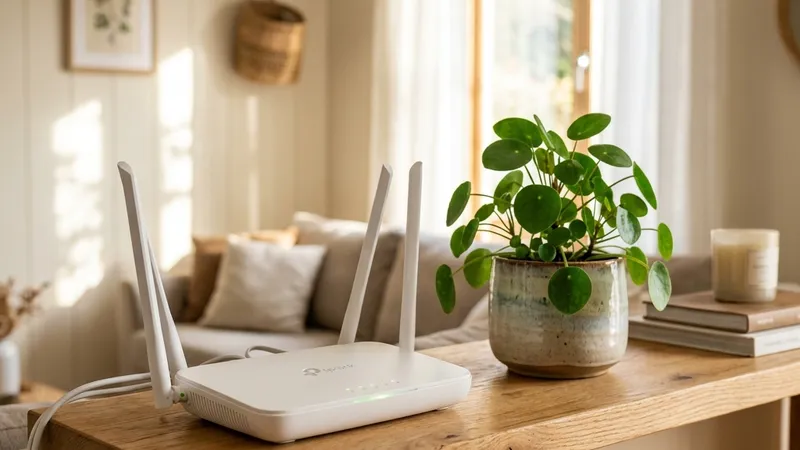

Пошаговая инструкция по настройке роутера

Чтобы устранить радиопомехи в умном доме, выполните 4 обязательных шага в панели управления вашего роутера:

[ Вход в 192.168.1.1 ] ──> [ Настройки Wi-Fi 2.4 ГГц ] ──> [ Ширина: строго 20 МГц ] ──> [ Фиксация канала: 1 или 11 ]

1. Шаг 1: Авторизация в панели роутера: Откройте веб-браузер на компьютере и перейдите по адресу шлюза: 192.168.1.1 (для Keenetic, ASUS), 192.168.0.1 (для TP-Link) или 192.168.31.1 (для Xiaomi). Введите логин и пароль администратора.

2. Шаг 2: Отключение автовыбора каналов (Auto Channel): Перейдите в раздел «Беспроводная сеть» ➡️ вкладка «2.4 ГГц». Найдите пункт Канал (Channel), смените значение с «Авто» на фиксированный Канал 1 (если Zigbee-хаб работает на 25 канале) либо Канал 11 (если хаб на 15 канале).

3. Шаг 3: Фиксация ширины канала на 20 МГц: Найдите параметр Ширина полосы (Channel Width). Переключите его со значения «Авто 20/40 МГц» или «40 МГц» строго на «20 МГц».

   Почему это критично: Режим 40 МГц удваивает занимаемую роутером полосу частот, перекрывая сразу 8–10 каналов Zigbee одновременно и делая стабильную работу умного дома физически невозможной.

4. Шаг 4: Сохранение и перезагрузка: Примените настройки и перезагрузите роутер для принудительного перевода всех смартфонов и ноутбуков на обновленную сетку.

Чек-лист аппаратных помех: расстояние и USB 3.0

Помимо частотного пересечения, на стабильность сети Zigbee влияют паразитные электромагнитные наводки в квартире:

• Правило дистанции (минимум 1.5 метра): Никогда не ставьте Яндекс Станцию с Zigbee или внешний хаб вплотную к Wi-Fi роутеру на одну полку. Близкое мощное излучение антенн роутера перегружает входные каскады радиоприемника хаба (эффект «ослепления»).
• Помехи от портов USB 3.0: Кабели и флешки интерфейса USB 3.0 создают широкополосный радиошум ровно в спектре 2.4–2.5 ГГц. Если к роутеру подключен внешний жесткий диск, обязательно отодвиньте его или используйте экранированный удлинитель.
• Микроволновые печи: Работающий магнетрон СВЧ-печи генерирует излучение на частоте ~2450 МГц. Не размещайте датчики протечки и движения на одной линии прямой видимости между кухней и координатором.

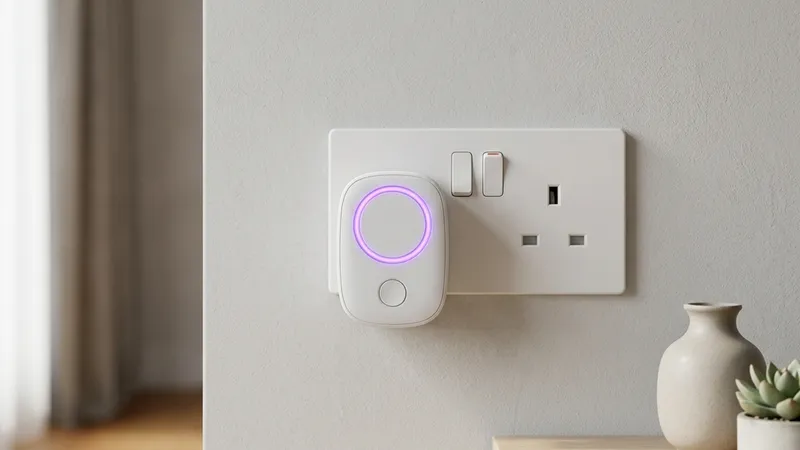

Как изменить канал Zigbee на Станциях и Хабе Яндекса

Умные колонки Яндекса (Станция Макс с Zigbee, Станция Миди, Станция 2, Яндекс Хаб) не содержат в интерфейсе приложения ручного переключателя каналов. Выбор частоты происходит автоматически встроенным алгоритмом при создании сети.

Алгоритм принудительного перевода Станции на чистый 25-й канал:

1. Выключите ваш Wi-Fi роутер из розетки на 10 минут.
2. В приложении «Дом с Алисой» удалите и заново привяжите 1–2 Zigbee-датчика или выполните повторную инициализацию шлюза Станции.
3. В условиях идеальной тишины радиоэфира Станция просканирует диапазон и выберет самый чистый канал (обычно 20-й или 25-й).
4. Включите Wi-Fi роутер с предварительно зафиксированным 1-м каналом и полосой 20 МГц.

Если датчики продолжают терять связь, изучите подробный разбор причин отключения датчиков Aqara и инструкцию по замене быстро разряжающихся батареек. Для быстрого восстановления работы без удаления устройств используйте наш метод подключения без удаления.

---

Часто задаваемые вопросы (FAQ)

Почему нельзя ставить Zigbee-хаб вплотную к Wi-Fi роутеру?

Даже если каналы роутера и хаба разведены по частотам (например, 1 Wi-Fi и 25 Zigbee), паразитные боковые гармоники и высокая мощность передатчика роутера (до 20 дБм) создают сильное электромагнитное поле, которое перегружает чувствительный трансивер Zigbee. Минимальная безопасная дистанция между ними — 1.5–2 метра.

Почему при ширине канала Wi-Fi 40 МГц датчики массово отваливаются?

Полоса шириной 40 МГц в диапазоне 2.4 ГГц занимает практически 75% всего доступного радиоспектра. В этих условиях чистыми не остаются даже крайние каналы Zigbee, что приводит к потерям 60–80% пакетов подтверждения (ACK) и уходу батарейных датчиков в офлайн.

Что делать, если соседи заняли все каналы Wi-Fi в многоквартирном доме?

В сильно зашумленном доме переведите все свои смартфоны, ноутбуки и ТВ на диапазон Wi-Fi 5 ГГц, оставив в 2.4 ГГц только базовые устройства на минимальной мощности передатчика. Для сети Zigbee добавьте 2–3 умные розетки в качестве ретрансляторов, создав плотную Mesh-сеть с высоким уровнем сигнала.

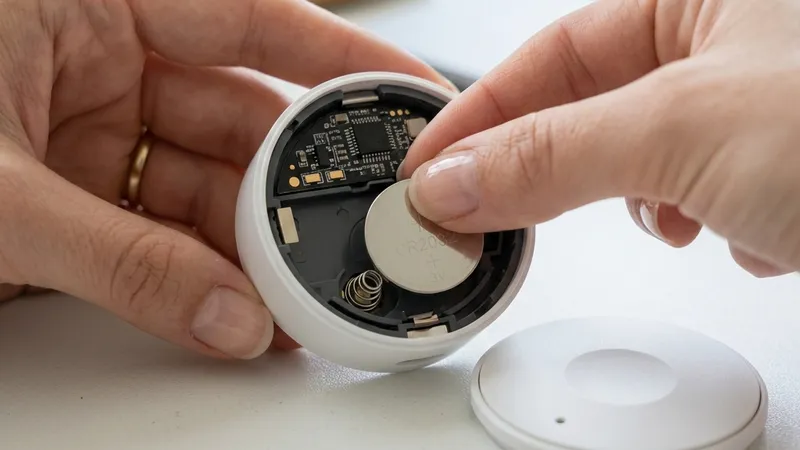

Поможет ли замена батарейки, если датчик отваливается из-за помех?

При высоком уровне помех датчик тратит в 5–10 раз больше энергии, пытаясь многократно повторить отправку недошедшего пакета. Это приводит к разряду качественной батарейки CR2032 всего за 1–2 месяца. Разведение частот решает не только проблему связи, но и продлевает срок службы элементов питания до 2–3 лет.
