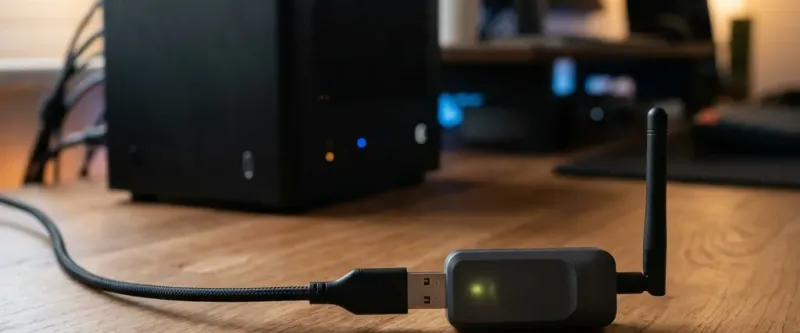

Помехи от USB 3.0: почему зависает Zigbee-координатор

Многие пользователи, решившие построить локальную систему умного дома на базе мини-компьютеров (таких как Raspberry Pi, Intel NUC или различные неттопы), сталкиваются с необъяснимым поведением беспроводной сети. Датчики движения срабатывают с задержкой в несколько секунд, показания температуры не обновляются часами, а беспроводные кнопки периодически вообще отказываются выполнять команды. При этом перезагрузка сервера автоматизации помогает лишь на короткое время.

Первая мысль новичка в такой ситуации — брак самих датчиков или слабая антенна Zigbee-координатора (например, популярного стика Sonoff Zigbee 3.0 USB Dongle Plus). Однако физическая причина сбоев чаще всего кроется не в браке оборудования, а в малоизвестном электромагнитном конфликте. Активные порты стандарта USB 3.0 и подключенные к ним кабели создают мощные широкополосные помехи, которые работают как глушилка для беспроводного протокола Zigbee.

Физика конфликта частот: почему шумит USB 3.0

Интерфейс USB 3.0 (SuperSpeed) использует для высокоскоростной передачи данных частоту тактового генератора 2.5 ГГц. С точки зрения теории сигналов, при передаче цифрового потока на такой частоте за счет модуляции и формы импульсов формируется широкий спектр излучения, плотность которого распределяется от постоянного тока до 5 ГГц.

Наибольшая спектральная плотность этого электромагнитного шума приходится как раз на диапазон от 2.4 ГГц до 2.5 ГГц. Именно на этих частотах работают домашний Wi-Fi, модули Bluetooth и беспроводные датчики протокола Zigbee (IEEE 802.15.4). Шум от портов USB 3.0, плохо экранированных коннекторов и дешевых интерфейсных кабелей проникает в эфир и накладывается на полезный радиосигнал умных приборов.

Мощность сигнала передатчика Zigbee-датчика (обычно работающего на батарейке CR2032) крайне мала — всего около 1-4 мВт (от 0 до +4 dBm). Наводки от находящегося в непосредственной близости контроллера USB 3.0 могут превышать уровень полезного сигнала в сотни раз. В результате координатор теряет способность распознавать входящие пакеты от датчиков, что приводит к потере связи и разрушению структуры mesh-сети.

Пошаговое руководство по устранению помех

Для защиты радиоэфира вашего умного дома и обеспечения стабильного отклика датчиков выполните следующие четыре шага.

Шаг 1: Диагностика уровня сигнала и индекса LQI

Прежде чем приступать к перестановке оборудования, необходимо зафиксировать исходные показатели качества связи. В вашей системе управления умным домом (например, Home Assistant с интеграцией Zigbee2MQTT или ZHA) откройте карту сети или список устройств и обратите внимание на параметр LQI (Link Quality Indicator) у приборов, находящихся в одной комнате с сервером.

• Если датчик находится в 2–3 метрах от координатора без стен, а его LQI опускается ниже 100 единиц (из 255 возможных), это явный признак зашумленности эфира.
• Проверьте системный лог. Наличие частых ошибок No response from device или MAC channel access failure подтверждает наличие сильной внешней помехи, мешающей передаче данных.

Шаг 2: Использование экранированного USB-удлинителя

Самое простое и эффективное решение проблемы — физическое удаление Zigbee-стика от источников шума. Закон обратных квадратов в физике гласит, что интенсивность излучения падает пропорционально квадрату расстояния от источника.

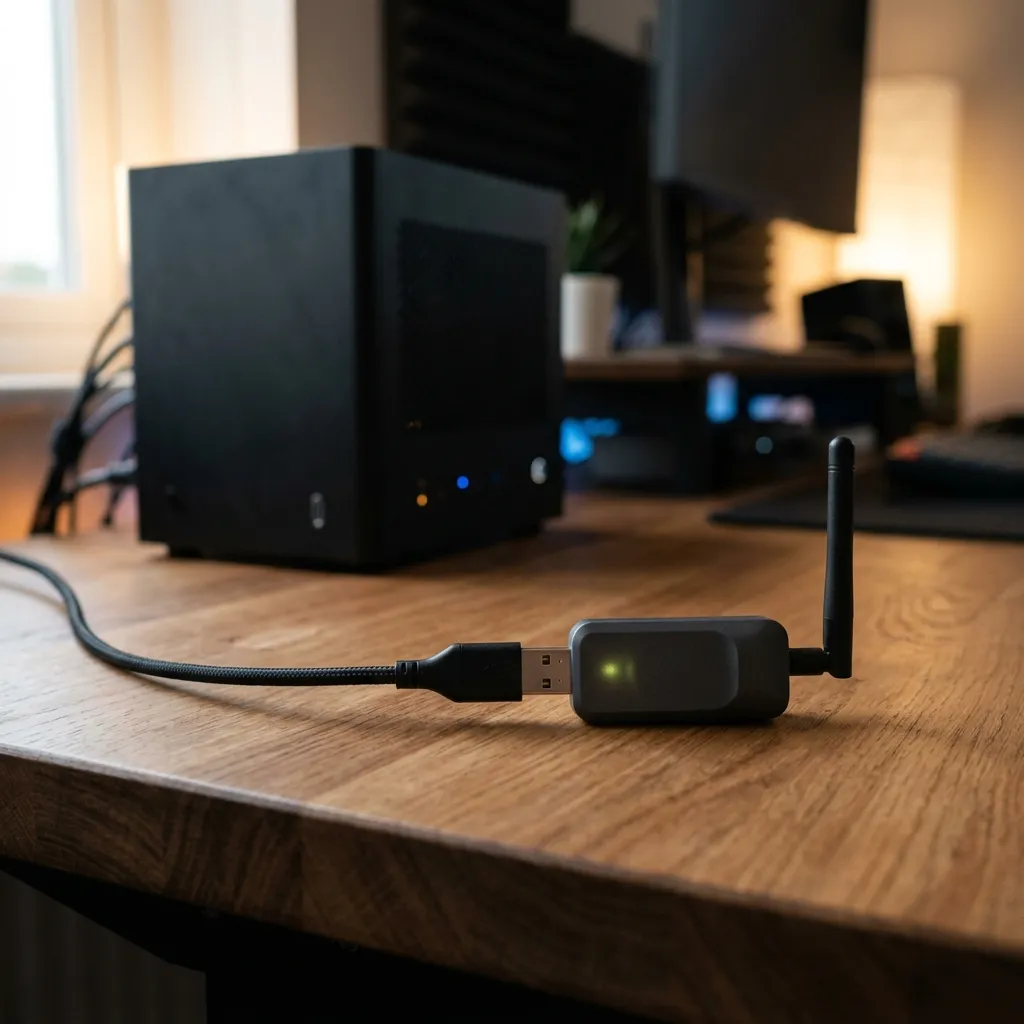

• Подключите координатор к серверу через качественный USB-удлинитель длиной 1.5 метра.
• Расположите стик с антенной как можно дальше от корпуса мини-ПК и подключенных к нему внешних накопителей.
• Убедитесь, что удлинитель имеет качественное экранирование (в спецификации кабеля должно быть указано наличие фольгированной оплетки и ферритовых колец).

Шаг 3: Переход на физические порты USB 2.0

Если на корпусе вашего сервера умного дома присутствуют порты предыдущего поколения USB 2.0 (они имеют черный или серый цвет пластиковой вставки внутри коннектора, в отличие от синих портов USB 3.0), обязательно переключите удлинитель координатора в них.

• Контроллер USB 2.0 работает на значительно более низких частотах и не создает паразитных помех в диапазоне 2.4 ГГц.
• Поскольку для обмена данными с Zigbee-координатором требуются микроскопические объемы трафика (скорость порта составляет всего 115200 бит/с), пропускной способности стандарта USB 2.0 достаточно с избытком.

Шаг 4: Экранирование и правильное размещение периферии

Часто источником сильных помех выступает не сам порт материнской платы, а подключенный к нему внешний накопитель SSD или HDD, на котором развернута система автоматизации умного дома. При интенсивном чтении и записи данных излучение от неэкранированного корпуса накопителя и его интерфейсного кабеля возрастает многократно.

• Поместите внешний SSD в металлический (алюминиевый) корпус, который служит естественной преградой для радиоволн.
• Ни в коем случае не кладите внешний диск непосредственно на корпус сервера или рядом с Zigbee-координатором. Разнесите их в разные стороны на максимальное расстояние, доступное по длине проводов.

Соблюдение этих простых аппаратных правил позволит вам полностью избавиться от «фантомных» отвалов датчиков и обеспечить мгновенный отклик всей системы автоматизации под управлением Алисы. Для решения других проблем с распространением радиосигнала ознакомьтесь с инструкцией по борьбе с затуханием Zigbee в бетонных стенах, где подробно описана логика работы роутеров-репитеров.
