Котёл BAXI и Алиса: BAXI Connect+, OpenTherm и интеграция ZONT

Котёл BAXI подключают к Алисе через модуль BAXI Connect+, который управляет котлом по шине OpenTherm. В «Доме с Алисой» выбирают производителя ZONT и входят под аккаунтом BAXI Connect. Так описано в библиотеке знаний BAXI. После этого каждый отопительный контур появится в Алисе как термостат: можно задавать температуру и режимы голосом и в сценариях. Сначала проверьте, работает ли ваш котёл по OpenTherm и куда подключается модуль: у разных серий это разные разъёмы.

Какие котлы BAXI работают по OpenTherm и куда подключать

По библиотеке знаний BAXI по OpenTherm работают все традиционные настенные котлы, напольные SLIM и конденсационные Duo-Tec Compact и Luna Duo-Tec (E):

Серия	Куда подключается OpenTherm-устройство
Большинство традиционных настенных	Специальный двухконтактный разъём на котле
ECO Nova	Вместо перемычки комнатного термостата: разъём X6, контакты 9 и 10
ECO Classic	Вместо перемычки комнатного термостата: разъём X3, контакты 1 и 2
Duo-Tec Compact, Luna Duo-Tec (E)	Внешний клеммник M2, контакты 1 и 2
SLIM с 2023 года	Комплектный разъём с проводами к A7A, контакты 1 и 2
SLIM до 2023 года	Через интерфейсную плату для QAA 73 (код KHG71407251-)
Ampera (электрический)	Разъём с подписью «OT»
Ampera Plus (PRO)	Разъём X8

У SLIM с января 2023 года другая плата управления. Второй комплектный разъём на ней снимает сигнал аварии (сухой контакт), а интерфейсная плата больше не нужна (BAXI).

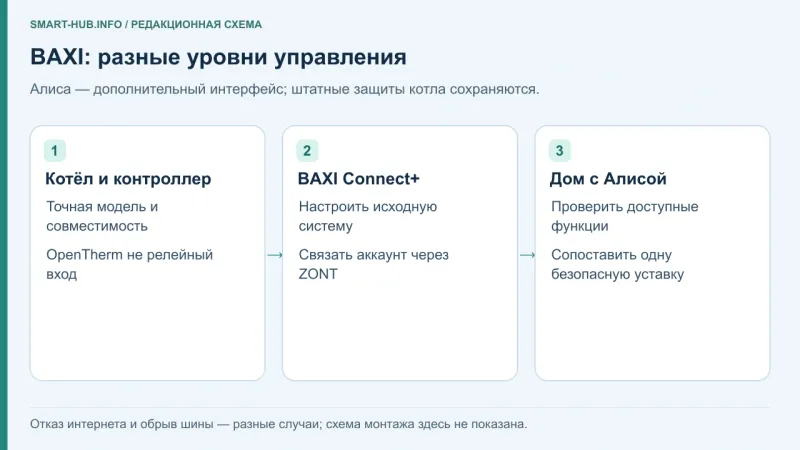

Подключение внутри газового котла выполняет обслуживающий специалист. Схема к этой статье — иллюстрация, а не монтажная схема.

Как связать BAXI Connect+ с Алисой

Порядок из инструкции BAXI:

1. Подключите котёл к BAXI Connect+ и настройте его в приложении «BAXI Connect» (Google Play или App Store).
2. В «Доме с Алисой» нажмите + → Устройство умного дома → в списке производителей выберите ZONT.
3. Нажмите Привязать к Яндексу и войдите под учётной записью «BAXI Connect».
4. Подтвердите доступ и нажмите Привязать в форме Яндекса.
5. Вернитесь в «Дом с Алисой», обновите список устройств и дождитесь, пока устройства добавятся.
6. При необходимости переименуйте устройства по требованиям Яндекса.

Что вы увидите в Алисе

По правилам интеграции ZONT, на которые ссылается BAXI:

• Каждый отопительный контур — отдельный термостат в своей комнате. Им можно управлять в сценариях. Котловой контур не передаётся: управления в нём нет.
• Кнопка «Вкл/Выкл» появляется, только если в приложении ZONT у контура есть режим с названием «выключен», «выкл», «выключено» или «отключено». Выключение включает этот режим, включение — первый по порядку режим с этим контуром.
• Целевая температура задаётся шкалой в пределах диапазона из приложения ZONT. Температура целевого датчика отображается графиком.
• Режимы сопоставляются по названию:

Название режима в ZONT	Режим в «Доме с Алисой»
auto, default, авто, автоматический	Автоматический
comfort, комфорт	Обогрев
schedule, расписание	Умный режим
eco, эконом, эко	Экономичный
cool, лето, охлаждение	Охлаждение
любое другое	Первый, второй… десятый — по порядку

• Датчики (температура, напряжение, давление, влажность, движение, открытие, дым, газ, протечка) попадают в комнату «Общая». Давление округляется до целого.
• Ограничения: названия только кириллицей, без цифр и не длиннее 25 символов, не больше 99 устройств. Уровень модуляции не передаётся, охранные зоны нельзя поставить на охрану, дискретные датчики (авария и т. п.) отображаются некорректно.

Голосом и в сценариях можно менять целевую температуру и режим контура. Посмотреть модуляцию горелки или поставить дом на охрану ZONT через Алису не получится.

Расписание: в BAXI Connect+ или в Алисе

В приложении BAXI Connect+ есть интервальное программирование температуры по времени (BAXI). Оно выполняется в модуле. В Алисе расписание делается сценарием: Добавить условие → Время → Точное время, действие — контур отопления, режим или температура (справка Яндекса). Держите расписание в одном месте. Если программа модуля и сценарий Алисы меняют одну и ту же уставку, трудно понять, чья команда сработала последней.

Панель котла, интернет и обрыв шины

Ситуация	Что произойдёт по данным BAXI
BAXI Connect+ подключён, всё в сети	Температуры отопления и ГВС с панели котла задать нельзя. Доступны параметры F/P и сброс ошибки (BAXI)
Пропал интернет	Котёл работает по последним уставкам помещения или теплоносителя и ГВС: связь котла с модулем сохраняется
Оборвалась связь котла и модуля (провод, неисправность)	Обычно котёл уходит в антизаморозку, теплоноситель около 30 °C, потому что перемычку комнатного термостата при подключении снимают (BAXI)

Как подстраховаться (по советам BAXI):

• Резервный релейный термостат вместо снятой перемычки, выставленный на минимально допустимую температуру помещения. При отказе BAXI Connect+ котёл будет работать по нему.
• Переход на панель котла. Модуль отключают механически, например переключателем на самом BAXI Connect+ (он предусмотрен для Luna-3 Comfort), и возвращают перемычку или ставят комнатный термостат (BAXI).
• SLIM с перемычкой. Многие монтажники не снимают перемычку на SLIM и ставят режим «лето»: котёл корректно управляется по OpenTherm. В режиме «зима» с перемычкой котёл греет по любому из двух запросов: от регулятора на панели или от OpenTherm-устройства. ГВС при любом способе подключения управляет OpenTherm-устройство (BAXI).

Как контролировать дачу зимой, когда там никого нет, разобрано в статье о защите от заморозки.

Электрокотлы BAXI Ampera

По данным BAXI Ampera управляется по OpenTherm, работа проверена с Zont Connect. Модуль подключается к блоку индикации и даёт: индикацию ошибок, уставки теплоносителя, помещения и ГВС (при подключённом бойлере), погодозависимую автоматику. Дальше путь в Алису тот же, через производителя ZONT. Как переносить нагрев на ночной тариф, читайте в статье о бойлере и ночном тарифе.

Альтернатива без облака: Home Assistant

Если нужна локальная схема, OpenTherm-котёл подключают к Home Assistant, а затем передают в Алису (схема HA → Алиса):

• OpenTherm Gateway — интеграция HA для шлюза OTGW (подключается по USB или по сети) с объектом climate и датчиками.
• ESPHome OpenTherm — ESP32 с OpenTherm-адаптером. Прямо к шине ESP не подключают: нужен адаптер. ESPHome работает только как ведущее устройство, и штатный термостат при этом перестаёт управлять котлом.

По документации ESPHome котлом может управлять только одно ведущее устройство, поэтому BAXI Connect+ и самодельный контроллер одновременно не ставят.
