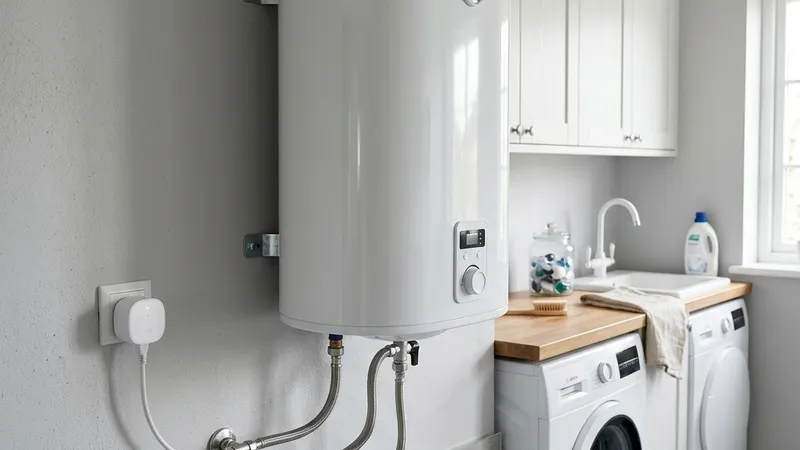

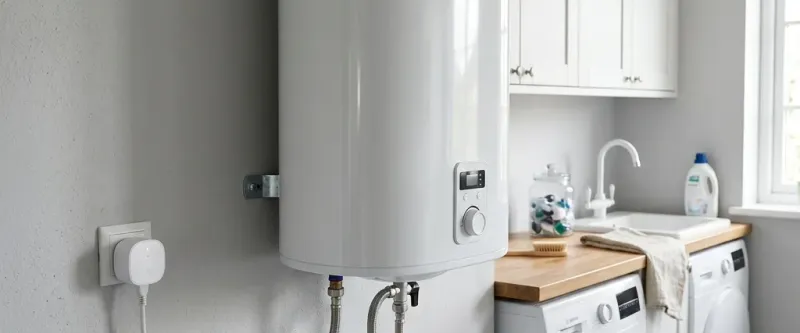

Умный бойлер с Алисой: экономия по ночному тарифу

Накопительный электрический водонагреватель (бойлер) емкостью от 80 до 200 литров — один из самых мощных потребителей электроэнергии в загородном доме или городской квартире. При непрерывной работе в дежурном режиме прибор круглосуточно поддерживает температуру воды $65\dots70°C$, периодически включая трубчатый электронагреватель (ТЭН) для компенсации фоновых теплопотерь через стенки бака. В результате за месяц набегают сотни киловатт-часов по самому дорогому пиковому и дневному тарифу.

Однако бойлер по своей физической сути является превосходным тепловым аккумулятором. Слой качественной пенополиуретановой теплоизоляции толщиной 25–40 мм остывает крайне медленно (температура воды падает всего на $0.3\dots0.6°C$ в час). Это открывает возможность перенести 100% затрат на нагрев воды на льготный ночной тариф (зона Т2, с 23:00 до 07:00), когда стоимость киловатт-часа в 2.5–3 раза ниже дневной.

Ниже мы подробно разберем формулы теплоемкости, правила электробезопасности коммутации тяжелой резистивной нагрузки и алгоритмы автоматизации в приложении «Дом с Алисой» и Home Assistant.

---

Теплофизика бойлера: расчет емкости и времени зарядки бака

Чтобы автоматизировать ночной нагрев без риска остаться утром под ледяным душем, необходимо рассчитать количество тепловой энергии ($Q$), необходимой для полного прогрева холодного бака:

$$Q = c \cdot m \cdot \Delta T$$

Где:

• $c = 4187 Дж/(кг·°C)$ ($1.163 Вт·ч/(кг·°C)$) — удельная теплоемкость воды;
• $m$ — масса воды в баке (для бака 100 литров $m \approx 100 кг$);
• $\Delta T = T_{целевая} - T_{вход}$ — температурный перепад между холодной водопроводной водой ($10\dots15°C$) и целевой температурой ($65°C$), $\Delta T = 50°C$.

Расчет требуемой энергии:

$$Q = 1.163 \cdot 100 кг \cdot 50°C = 5815 Вт·ч \approx 5.82 кВт·ч$$

Расчет времени работы ТЭНа ($t$):

С учетом коэффициента полезного действия электрического ТЭНа ($\eta \approx 0.96$): $$t = \frac{Q}{P_{тэна} \cdot \eta}$$

Для стандартного бойлера с ТЭНом мощностью $P = 2.0 кВт$: $$t = \frac{5.82 кВт·ч}{2.0 кВт \cdot 0.96} \approx 3.03 часа \approx 3 часа 2 минуты$$

23:00 (Старт ночного тарифа)
  │
  ├── 23:00 - 02:05 : Активный нагрев ТЭНом 2 кВт (потребление ~5.8 кВт*ч)
  │                   Вода прогревается с 15°C до 65°C
  │
  ├── 02:05 - 07:00 : Режим термоса (компенсация теплопотерь ~0.5 кВт*ч)
  │
07:00 (Конец ночного тарифа) ──► ТЭН обесточен, в баке 100 л кипятка

Длительность ночного тарифного окна составляет ровно 8 часов (с 23:00 до 07:00). Бойлеру на 100 л требуется всего 3 часа работы, что оставляет пятикратный запас по времени.

---

Сравнительный расчет экономической выгоды

Возьмем средние тарифы для Московского региона (двухтарифный учет):

• Дневной тариф (T1, 07:00–23:00): $\approx 7.20 руб/кВт·ч$.
• Ночной тариф (T2, 23:00–07:00): $\approx 2.80 руб/кВт·ч$.

Режим работы бойлера (100 л, 6 кВт·ч/сутки)	Суточный расход	Месячный расход	Затраты в год	Экономия в год
Круглосуточный подогрев (без умного дома)	43.20 руб	1 296 руб	15 552 руб	0 руб (база)
Ночной нагрев с умной автоматикой (T2)	16.80 руб	504 руб	6 048 руб	9 504 руб (61%)

---

Электробезопасность: почему нельзя включать бойлер напрямую в розетку 16А

Большинство бытовых умных розеток (Яндекс Розетка, Tuya, Xiaomi) имеют маркировку «16А 3680 Вт». Однако эта цифра указывает на предельную кратковременную нагрузку.

При непрерывном токе $9\dots13 А$ на протяжении 3–4 часов подряд:

1. Внутренние миниатюрные реле розетки испытывают сильный тепловой дрейф.
2. Винтовые клеммы и подпружиненные контакты штепсельного разъема разогреваются до $75\dots95°C$, вызывая плавление поликарбонатного корпуса розетки, окисление штырей вилки и риск возгорания. Подробный разбор рисков приведен в статье о перегреве силовых умных розеток.

                                    СХЕМА БЕЗОПАСНОГО ПОДКЛЮЧЕНИЯ:
[Сеть 230В] ──► [Автомат 16А / УЗО 10мА] ──┬──► [Силовые контакты L, N Контактора 25А] ──► [ТЭН Бойлера 2-3 кВт]
                                           │
                                           └──► [Умное реле Zigbee / Wi-Fi (ток < 0.1А)]
                                                              │
                                                              └──► [Управляющая катушка контактора A1-A2]

Правильная схема через модульный контактор:

Для мощных водонагревателей (от 2.0 кВт) профессиональный монтаж выполняется строго в распределительном щите:

1. Модульный контактор (20А или 25А, 2NO): Силовые фаза и нейтраль бойлера коммутируются мощными массивными серебряными контактами контактора (например, ABB EN20-20N, Schneider Electric iCT или IEK КМ20-20).
2. Умное реле (микромодуль Zigbee или Wi-Fi): Подключается к катушке контактора ($A1-A2$). Потребляемый ток катушки составляет всего $0.03\dots0.05 А$ (около 5 Вт), что полностью исключает нагрев и износ умного реле.
3. Линия дифзащиты: Цепь питания бойлера обязательно защищается отдельным УЗО (устройством защитного отключения) с током утечки не более 10 мА (тип А) для защиты от пробоя ТЭНа на корпус во влажном помещении.

---

Профилактика бактерии Legionella: цикл еженедельной пастеризации

Если постоянно поддерживать умеренную температуру воды в баке ($45\dots50°C$) ради дополнительной экономии, внутри бака создается идеальная среда для размножения опасных бактерий Legionella pneumophila, вызывающих тяжелую легионеллезную пневмонию при вдыхании водного аэрозоля в душе.

• При температуре $< 50°C$ бактерии активно размножаются.
• При температуре $55°C$ бактерии погибают в течение 5–6 часов.
• При температуре $65°C$ бактерии погибают за 2 минуты.

---

Настройка сценариев в приложении «Дом с Алисой»

Сценарий 1: «Бойлер: Ночная зарядка»

1. В приложении «Дом с Алисой» нажмите «+» ➡️ Сценарий.
2. Условие (ЕСЛИ): Время ➡️ Каждый день ➡️ 23:00.
3. Действие (ТОГДА): Контактор бойлера ➡️ Включить.

Сценарий 2: «Бойлер: Дневная блокировка»

1. Условие (ЕСЛИ): Время ➡️ Каждый день ➡️ 07:00.
2. Действие (ТОГДА): Контактор бойлера ➡️ Выключить.

Сценарий 3: «Алиса, нагрей воду» (Голосовой буст на 60 минут)

Если днем горячая вода была израсходована гостями:

1. Условие (ЕСЛИ): Фраза ➡️ «Алиса, нагрей воду» (или «включи бойлер на час»).
2. Действие (ТОГДА):
   • Контактор бойлера ➡️ Включить;
   • Ожидание ➡️ 60 минут;
   • Контактор бойлера ➡️ Выключить;
   • Колонка ➡️ Сказать: «Вода подогрета, бойлер отключен».

---

Комплексная автоматизация в Home Assistant

В Home Assistant можно объединить ночной тариф, санитарный прогрев и учет присутствия жильцов:

alias: "Климат: Умный накопительный бойлер с антилегионеллой"
description: "Ночной нагрев, еженедельная пастеризация и блокировка в отпуске"
trigger:
  - platform: time
    at: "23:00:00"
    id: start_night_tariff
  - platform: time
    at: "07:00:00"
    id: stop_night_tariff
condition:
  # Нагреваем только если дом не в режиме консервации / длительного отпуска
  - condition: state
    entity_id: input_boolean.vacation_mode
    state: "off"
action:
  - choose:
      - conditions:
          - condition: trigger
            id: start_night_tariff
        sequence:
          - service: switch.turn_on
            target:
              entity_id: switch.boiler_contactor_relay
          # Уведомление в ночной лог
          - service: system_log.write
            data:
              message: "Бойлер запущен по ночному тарифу Т2."
      - conditions:
          - condition: trigger
            id: stop_night_tariff
        sequence:
          - service: switch.turn_off
            target:
              entity_id: switch.boiler_contactor_relay
mode: single

---

Связанные сценарии для умного дома

• Настройте комфортное отопление в загородном доме по руководству: управление теплыми полами с Алисой.
• Автоматизируйте радиаторы и контуры отопления дома с помощью подробного обзора: умные термостаты для Алисы.
• Обеспечьте безопасность дома в зимний период: защита загородного дома от замерзания трубопроводов.
• Оптимизируйте микроклимат в ванной комнате: настройка полотенцесушителя по расписанию.
• Создайте деликатное ночное освещение, не слепящее глаза: ночной свет в коридоре с датчиком.

---

Часто задаваемые вопросы (FAQ)

Хватит ли 100 литров горячей воды на семью из трех человек на весь день?

Да. При нагреве воды в бойлере до $65°C$ и подмешивании холодной воды ($15°C$) через смеситель для комфортной температуры душа ($38°C$) 100 литров кипятка превращаются в $210\dots230 литров$ комфортной теплой воды. Этого достаточно для принятия душа тремя взрослыми людьми и мытья посуды.

Не остынет ли вода к вечеру?

Качественные накопительные водонагреватели (Thermex, Electrolux, Ariston) теряют не более $5\dots8°C$ за 12 часов простоя. Если к 07:00 температура воды была $65°C$, к 19:00 вечера в баке сохранится температура около $57\dots60°C$, что более чем достаточно для вечерних гигиенических процедур.
