Переделка Zigbee кнопки в датчик сухих контактов ворот

Автоматизация гаражных или въездных ворот — одна из наиболее востребованных задач при обустройстве частного дома. Большинство современных приборов и электроприводов ворот поддерживают стандарт управления с помощью «сухого контакта» (dry contact). Для открытия или закрытия ворот достаточно кратковременно замкнуть два управляющих контакта на плате контроллера. Однако специализированные Zigbee-реле сухого контакта стоят относительно дорого и требуют прокладки кабелей питания.

Отличным и очень экономичным альтернативным решением является модификация стандартной беспроводной смарт-кнопки умного дома (например, от брендов Aqara или Tuya). Переделка беспроводной кнопки в датчик сухого контакта позволяет получить автономный беспроводной триггер, который можно подключить напрямую к приводу ворот, интегрировать в общую сеть Zigbee и управлять доступом с помощью голосовых команд через Алису.

Разборка и подготовка Zigbee-кнопки

Для реализации данного проекта нам понадобятся беспроводная кнопка, тонкий монтажный провод (отлично подойдет провод типа МГТФ 0.12), паяльник с тонким жалом, припой с флюсом и острый канцелярский нож.

Для начала аккуратно откройте пластиковый корпус вашей кнопки с помощью тонкой пластиковой карты или медиатора. Извлеките печатную плату из корпуса и временно выньте круглую литиевую батарейку стандарта CR2032 из держателя, чтобы избежать случайного короткого замыкания электронных компонентов во время пайки.

Внимательно осмотрите плату. Вы увидите микропереключатель (кнопку), который имеет четыре металлических вывода, припаянных к текстолиту. Нам необходимо определить, какие именно контакты замыкаются при физическом нажатии. Сделать это можно с помощью мультиметра в режиме звуковой прозвонки, прикасаясь щупами к ножкам кнопки и нажимая на нее.

Пайка проводников к печатной плате

После определения нужной пары контактов подготовьте два отрезка гибкого провода длиной примерно 15-20 см. Зачистите концы проводов от изоляции на 1-2 мм и тщательно залудите их припоем.

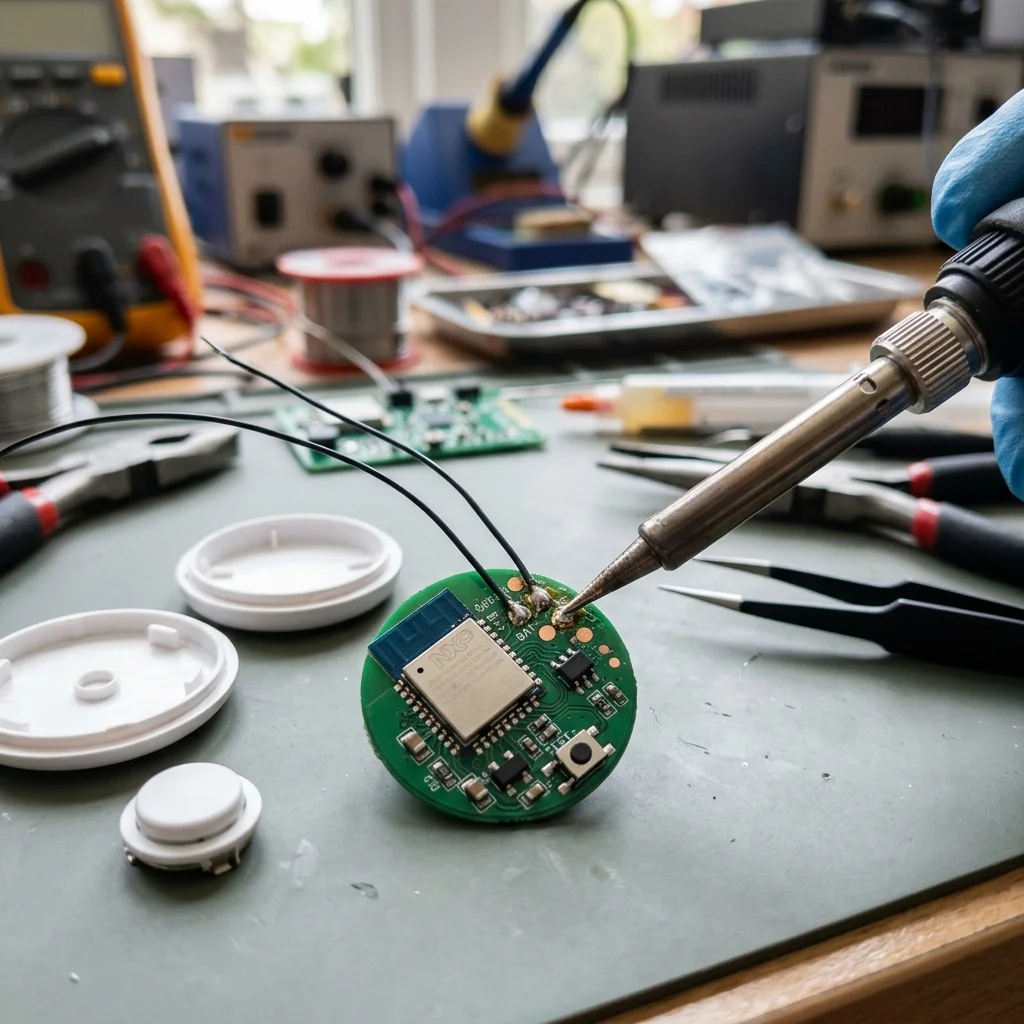

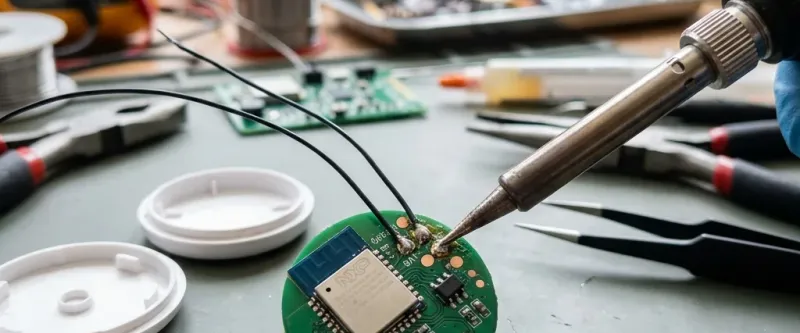

Нанесите небольшое количество гелевого флюса на выбранные выводы микропереключателя на плате кнопки. Аккуратно припаяйте подготовленные проводники к ножкам кнопки.

После завершения пайки верните батарейку в держатель и проверьте работоспособность платы: при замыкании свободных концов припаянных проводов светодиодный индикатор на плате должен мигать так же, как при обычном нажатии кнопки.

Сделайте небольшое отверстие или пропил в пластиковом корпусе кнопки с помощью канцелярского ножа или надфиля, чтобы вывести провода наружу. Аккуратно уложите плату обратно и защелкните корпус. При сборке следите, чтобы припаянные провода не зажимались элементами пластикового корпуса и не мешали свободному ходу основной толкающей крышки кнопки, иначе контакты будут постоянно замкнуты.

Подключение к электроприводу гаражных ворот

Свободные концы проводов необходимо подключить к управляющим клеммам вашего привода ворот. На блоке управления привода найдите контакты, помеченные как GND и Cycle, Step-by-Step или SBS. Именно они отвечают за пошаговое управление воротами по циклу «открыть - стоп - закрыть - стоп».

Подключите припаянные провода от кнопки к этим клеммам. Полярность подключения в данном случае роли не играет, так как кнопка лишь физически замыкает контакты между собой. Закрепите корпус кнопки рядом с блоком управления ворот с помощью двухстороннего скотча.

Настройка интеграции с экосистемой Яндекса

После завершения монтажных работ подайте питание на привод ворот. Перейдите в мобильное приложение вашего Zigbee-хаба (например, Aqara Home или Smart Life) и добавьте кнопку в сеть умного дома.

Для интеграции устройства с голосовым помощником выполните следующие шаги:

1. Свяжите аккаунт вашего приложения-хаба с приложением «Дом с Алисой».
2. Алиса обнаружит кнопку как новое устройство управления.
3. Создайте виртуальный сценарий в приложении Яндекса. Укажите условие запуска: голосовая команда «Алиса, открой ворота».
4. В качестве действия выберите имитацию однократного нажатия нашей переделанной кнопки.
5. Для безопасности вы можете настроить запуск сценария только при подтверждении голоса владельца или добавить дополнительный датчик открытия (геркон) для точного контроля текущего физического состояния створок ворот.
