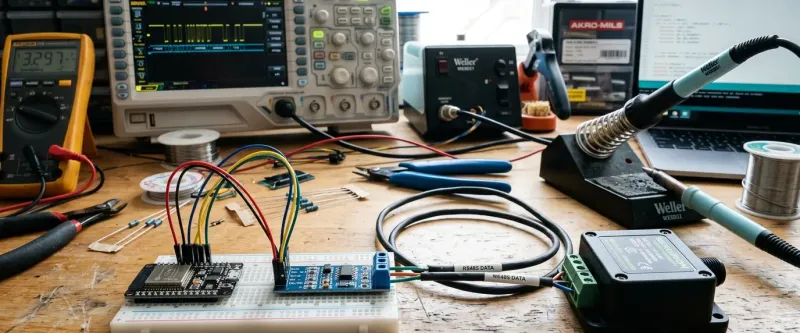

Подключение датчиков RS-485 Modbus к Алисе через ESP32
- Дальность линии связи до 1200 метров без потери пакетов благодаря дифференциальному сигналу RS-485.
- Высокая помехозащищенность: устойчивость к наводкам силовых кабелей и промышленного оборудования.
- Возможность подключения до 32 устройств на одну витую пару по шинной топологии.
- Требуется проводной монтаж экранированной витой пары и коммутация клеммников.
- Необходимость ручной настройки адресов Modbus Slave ID и карты регистров в YAML.
- Пошаговый разбор: подключение трансивера MAX485 к аппаратному UART контроллера ESP32.
- Конфигурация **Modbus** RTU в ESPHome: опрос Holding и Input регистров.
- Проброс сущностей в Умный дом Яндекса через MQTT или интеграцию Home Assistant.
- Практические сценарии: мониторинг промышленного климата, счетчиков и приточной вентиляции Алисой.
Кратко для занятых (TL;DR)
- Зачем нужен RS-485 в умном доме: Бытовые беспроводные датчики Zigbee и Wi-Fi часто не справляются с передачей сигнала через железобетонные перекрытия, на расстояниях свыше
50–100 метровили в условиях сильных электромагнитных помех (котельные, насосные станции, производственные цеха). Стандарт RS-485 передает данные по экранированной витой паре на дистанции до1200 метров. - Аппаратная часть: Для сопряжения микроконтроллера ESP32 (логические уровни
3.3 В) с дифференциальной шиной RS-485 используется трансивер MAX485 (или модуль с автоматическим переключением направления потока данных). - Программный стек: Прошивка ESPHome опрашивает устройства по протоколу Modbus RTU через аппаратный последовательный порт UART, парсит сырые 16-битные регистры и передает готовые значения температуры и влажности в экосистему Алисы.
- Голосовое управление: После проброса Алиса озвучивает точные показания («Алиса, какая температура в котельной?») и запускает сценарии вентиляции или отопления.
Почему промышленный RS-485 превосходит бытовой Zigbee?
При автоматизации загородных коттеджей, мастерских, теплиц или вентиляционных камер энтузиасты умного дома регулярно сталкиваются с ограничениями бытовых протоколов. Датчики Zigbee на батарейках замерзают при отрицательных температурах, а радиосигнал экранируется металлическими шкафами и толстыми кирпичными стенами.
Промышленный интерфейс RS-485 (EIA-485) решает эти проблемы за счет дифференциального способа передачи сигнала:
Линия A (+) ---[ +2В ... +6В ]---> Приемник (Компаратор)
Линия B (-) ---[ -2В ... -6В ]---> V_diff = V_A - V_B
Сигнал передается в виде разности потенциалов между двумя проводниками витой пары (линии A и B). Любая электромагнитная наводка воздействует на оба провода синфазно и полностью компенсируется на дифференциальном приемнике. Это позволяет объединять в единую шину до 32 устройств на одном луче длиной более километра.
Аппаратное подключение: распиновка ESP32 и MAX485

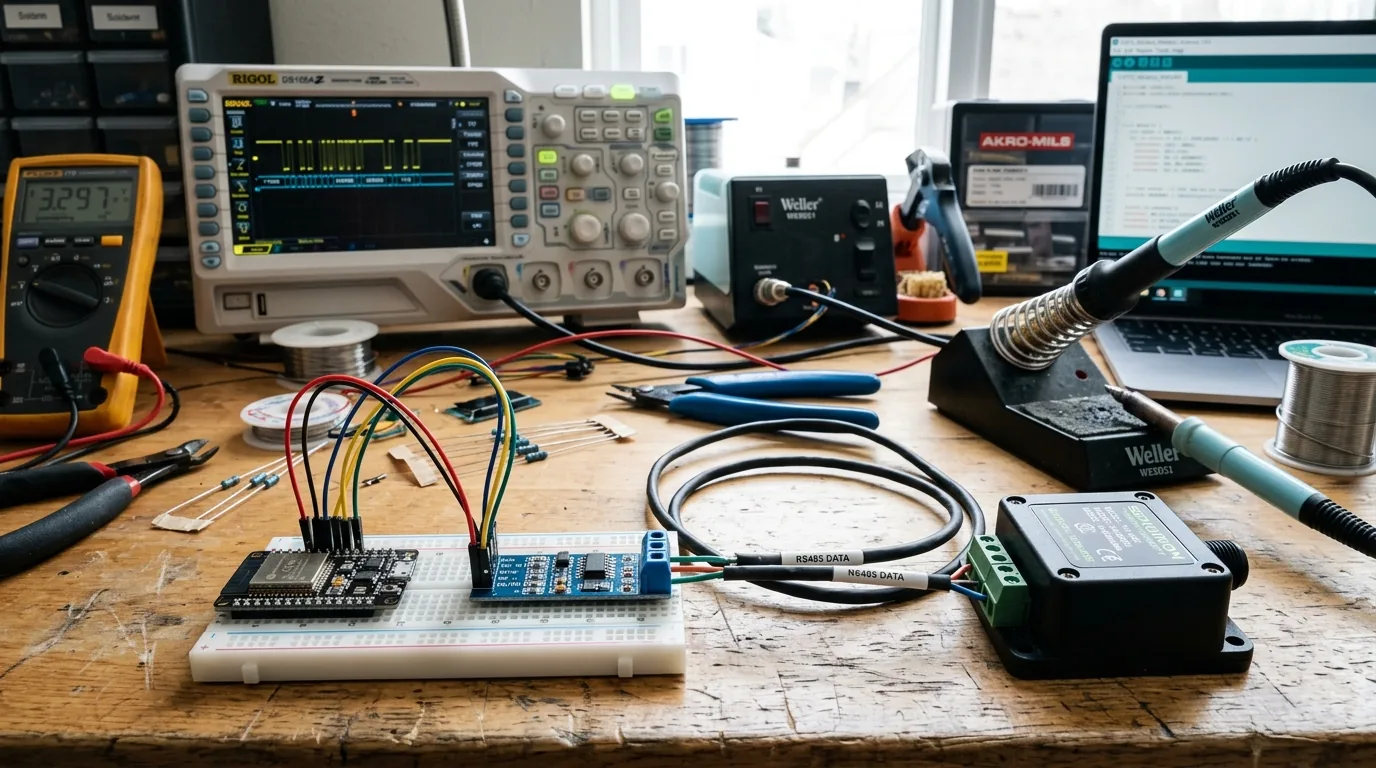

Для сборки моста между шиной Modbus RTU и Wi-Fi сетью «Дома с Алисой» используется популярная отладочная плата ESP32 NodeMCU и модуль трансивера MAX485 TTL-to-RS485.
+-----------------------+ +-----------------------+
| ESP32 NodeMCU | | Модуль MAX485 |
| | | |
| GPIO16 (RX2) <------+--------------+-- RO (Receiver Out) |
| GPIO17 (TX2) -------+------------->|-- DI (Driver In) |
| GPIO4 -------+----+-------->|-- DE (Driver Enable) |
| | +-------->|-- RE (Receive Enable) |
| 3V3 / 5V -------+------------->|-- VCC |
| GND -------+------------->|-- GND |
+-----------------------+ +-----------------------+
| |
Линия A Линия B
| |
+--------------------+
| RS-485 Modbus SHT |
+--------------------+
Назначение выводов модуля MAX485
- RO (Receiver Output): Выход принятых данных. Подключается к аппаратному пину приема RX2 (GPIO16) контроллера ESP32.
- DI (Driver Input): Вход передаваемых данных. Подключается к пину передачи TX2 (GPIO17) контроллера ESP32.
- DE (Driver Enable) и RE (Receiver Enable): Пины управления направлением передачи. Поскольку микросхема MAX485 работает в режиме полудуплекса (Half-Duplex), для отправки запроса на шину DE поднимается в высокий уровень (
HIGH), а для приема ответа RE опускается в низкий уровень (LOW). Пины соединяются перемычкой и заводятся на свободный GPIO4. - Клеммники A и B: Подключаются к соответствующим контактам A (+) и B (-) промышленного датчика или счетчика.
IMPORTANT
На концах длинной линии связи RS-485 (свыше 50 метров) обязательно установите согласующие терминальные резисторы сопротивлением 120 Ом между линиями A и B. Это предотвратит паразитные отражения сигналов от концов кабеля.
Прошивка ESPHome: конфигурация Modbus RTU
Платформа ESPHome содержит встроенный компонент modbus_controller, который берет на себя формирование контрольных сумм CRC16, тайминги пауз между кадрами (3.5 символа) и обработку ошибок шины.
Создайте конфигурационный YAML-файл для прошивки ESP32:
esphome:
name: esp32-modbus-bridge
friendly_name: "Мост RS-485 Алиса"
esp32:
board: esp32dev
framework:
type: esp-idf
wifi:
ssid: "Home-IoT-Network"
password: "!Secret_WiFi_Password_2026!"
api:
encryption:
key: "YOUR_NOISE_PSK_KEY_HERE="
# Аппаратный последовательный порт UART2
uart:
- id: modbus_uart
tx_pin: GPIO17
rx_pin: GPIO16
baud_rate: 9600
data_bits: 8
parity: NONE
stop_bits: 1
# Контроллер **Modbus** RTU
modbus:
- id: modbus_bus
uart_id: modbus_uart
flow_control_pin: GPIO4
modbus_controller:
- id: sht20_sensor
address: 0x01 # Modbus Slave ID датчика
modbus_id: modbus_bus
setup_priority: -10
# Сенсоры климата с пересчетом регистров
sensor:
- platform: modbus_controller
modbus_controller_id: sht20_sensor
name: "Температура RS-485"
id: rs485_temperature
register_type: input
address: 1 # Регистр 0x0001 (Температура)
unit_of_measurement: "°C"
value_type: S_WORD # 16-битное число со знаком
accuracy_decimals: 1
filters:
- multiply: 0.1 # Значение 234 превращается в 23.4 °C
- platform: modbus_controller
modbus_controller_id: sht20_sensor
name: "Влажность RS-485"
id: rs485_humidity
register_type: input
address: 2 # Регистр 0x0002 (Влажность)
unit_of_measurement: "%"
value_type: U_WORD
accuracy_decimals: 1
filters:
- multiply: 0.1
После компиляции и загрузки прошивки по воздуху (OTA) модуль ESP32 начинает циклически опрашивать датчик с интервалом в несколько секунд.
Сравнение шин автоматизации: RS-485 vs CAN vs 1-Wire
| Параметр | RS-485 (Modbus RTU) | CAN Bus (Controller Area Network) | 1-Wire (Dallas DS18B20) |
|---|---|---|---|
| Максимальная дальность | До 1200 метров | До 1000 метров | До 100–150 метров |
| Тип сигнала | Дифференциальный | Дифференциальный | Несимметричный однопроводный |
| Топология сети | Общая шина (Bus) | Общая шина с арбитражем | Шина с паразитным питанием |
| Помехоустойчивость | Экстремально высокая | Экстремально высокая | Средняя (чувствителен к наводкам) |
| Скорость передачи | От 1200 до 115200 бод | До 1 Мбит/с | Медленная (16.3 кбит/с) |
| Стоимость компонентов | Бюджетная (MAX485 < 50 руб) | Средняя (трансиверы TJA1050) | Низкая |
Подробнее о проводных стандартах читайте в материале по настройке сценариев умного дома без интернета.
Интеграция в «Дом с Алисой» и сценарии автоматизации
Чтобы подключенные промышленные параметры отображались в мобильном приложении Яндекса и озвучивались голосовым ассистентом, используется интеграция Home Assistant и синхронизация климата с Яндекс Домом:
# Проброс датчика в Алису в configuration.yaml
yandex_smart_home:
entity_config:
sensor.temperatura_rs_485:
name: "Температура в котельной"
room: "Котельная"
type: sensor.climate.temperature
sensor.vlazhnost_rs_485:
name: "Влажность в котельной"
room: "Котельная"
type: sensor.climate.humidity
После синхронизации в приложении Алисы появляются полноценные плитки устройств с графиками и возможностью участия в сценариях:
- Голосовой запрос: «Алиса, какая температура в котельной?» — колонка мгновенно сообщает значение, считанное напрямую с контроллера через RS-485.
- Автоматика безопасности: Если датчик фиксирует превышение пороговой температуры
> 65 °C, Алиса немедленно присылает критический push-пуш на смартфон и включает аварийную сирену. - Управление вытяжкой: При росте влажности выше
70 %автоматически активируется сценарий включения вытяжного вентилятора через умное силовое реле.
Траблшутинг: частые ошибки при запуске RS-485
Если контроллер выдает ошибку Modbus CRC error или датчик не отвечает:
- Перепутаны линии A и B: Стандарты маркировки у китайских производителей часто разнятся. Поменяйте местами провода на клеммах A и B.
- Несовпадение скорости обмена (Baud Rate): Убедитесь, что скорость UART в коде строго соответствует параметрам датчика (обычно
9600или19200бод, четностьNone, 1 стоп-бит). - Неправильный Modbus Slave Address: Заводской адрес большинства китайских датчиков равен
1. Если на шине несколько устройств, каждому датчику необходимо предварительно присвоить уникальный адрес с помощью специализированной утилиты (Modbus Poll). - Питание датчика: Большинство промышленных сенсоров RS-485 требуют питания напряжением
9–24 Впостоянного тока и не запустятся от пяти вольт платы ESP32. Используйте качественный внешний импульсный блок питания.
Инструкция по настройке
Сборка аппаратной схемы ESP32 и MAX485
Соедините выводы аппаратного UART2 микроконтроллера ESP32 (GPIO16 и GPIO17) с трансивером MAX485, объединив пины управления направлением передачи DE и RE на GPIO4.
Конфигурация опроса регистров Modbus в ESPHome
Настройте шину modbus и опрос регистров Input Registers датчика климата с пересчетом масштабирующего коэффициента деления на 10 для получения точных градусов и процентов.
Интеграция датчика в приложение «Дом с Алисой»
Пробросьте созданный сенсор климата в экосистему Яндекса через Home Assistant или навык Yandex Smart Home для голосовых запросов и автоматических сценариев.
