DIY раздвижной электрокарниз на ESP32 и TMC2209 с Алисой

Фабричные раздвижные электрокарнизы от известных производителей (Aqara, Somfy, Tuya) стоят от 15 000 до 35 000 рублей за стандартное трехметровое окно, а в случае нестандартных проемов цена возрастает еще сильнее. Создание DIY электрокарниза для штор своими руками на базе ESP32 и шагового двигателя NEMA 17 позволяет получить сверхнадежную, ультратихую конструкцию с интеграцией в экосистему Яндекс Умного Дома всего за небольшую долю магазинной стоимости.

В этом подробном инженерном гайде мы пошагово разберем механику ременной передачи GT2, электрическую схему на бесшумном драйвере TMC2209, расчет тока обмоток, конфигурационный файл ESPHome и настройку голосового управления через Алису.

---

Архитектура и компоненты привода

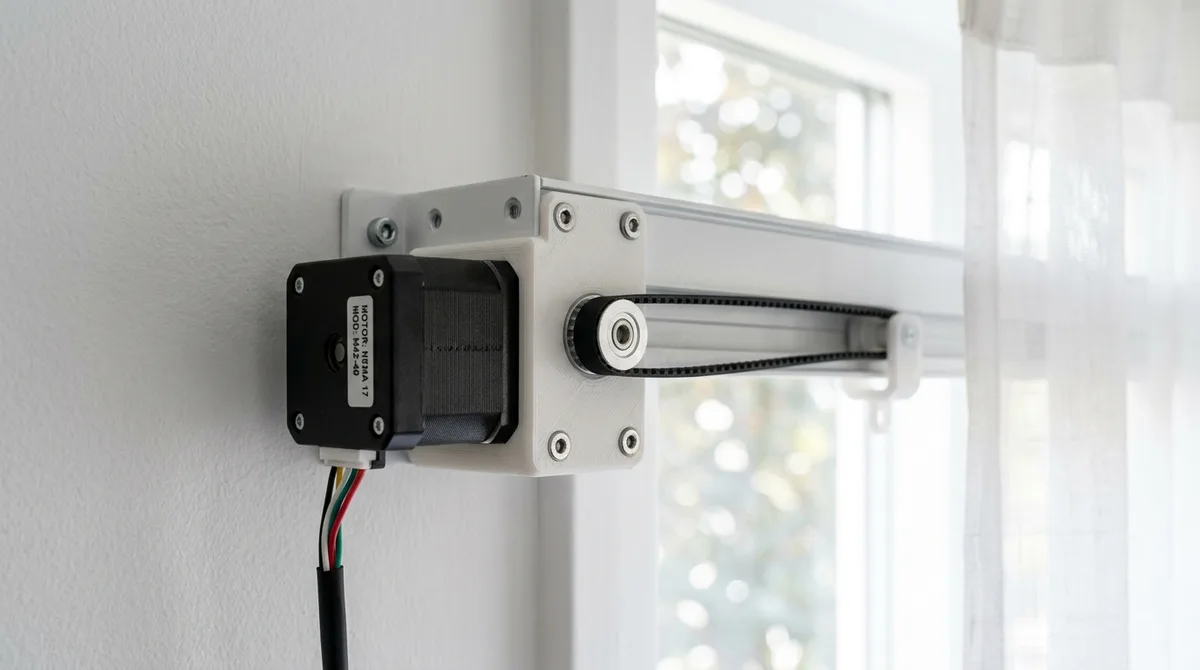

Механическая основа конструкции — стандартный двухрядный алюминиевый потолочный профиль для штор или специализированный открытый карниз, внутри которого циркулирует закольцованный полиуретановый зубчатый ремень GT2 шириной 6 мм со стальным или кевларовым кордом.

+-----------------------+
|  Шина питания 12V DC  |
+-----------+-----------+
            |
            v
+-----------------------+
| Драйвер TMC2209       | <--- ESP32 (Wi-Fi)
+-----------+-----------+      | (UART / Step)
            |                  v
            |           +-----------------+
            |           | Яндекс Станция  |
            v           | (Дом с Алисой)  |
+-----------------------+ +-----------------+
| Шаговый мотор NEMA 17 |
+-----------+-----------+
            | (Вал + Шкив GT2)
            v
+-----------------------+
| Ременная передача     | ---> Движение штор
+-----------------------+

Преимущества связки NEMA 17 + TMC2209

1. Шаговый мотор NEMA 17 (17HS4401): Обеспечивает крутящий момент 0.45–0.55 Н·м. Этого достаточно для уверенного перемещения блэкаут-портьер весом до 15 кг по всей длине карниза.
2. Драйвер TMC2209 StealthChop2: Драйвер интерполирует шаги до 1/256 микрошага, благодаря чему двигатель работает абсолютно бесшумно, без характерного писка и вибраций.
3. Бездатчиковое позиционирование (StallGuard4): Драйвер измеряет обратную ЭДС в обмотках мотора. При упоре каретки шторы в край стены двигатель фиксирует резкий скачок нагрузки и останавливается без необходимости установки концевых микровыключателей.

---

Схема электрических соединений и настройка тока

Питание контроллера и драйвера разделено: мотор питается напряжением 12В от блока питания, а микроконтроллер ESP32 получает стабильные 5В через встроенный стабилизатор или понижающий DC-DC модуль.

ESP32 GPIO 25 (STEP)  ──> STEP (TMC2209)
ESP32 GPIO 26 (DIR)   ──> DIR  (TMC2209)
ESP32 GPIO 27 (EN)    ──> EN   (TMC2209)
ESP32 GPIO 17 (TX)    ──> PDN_UART (TMC2209 через резистор 1 кОм)
ESP32 3.3V            ──> VIO (Логика драйвера)
БП 12V (+)            ──> VMOT (Силовое питание мотора)
Общая земля (GND)     ──> GND ESP32 + GND БП 12V

Расчет опорного напряжения Vref драйвера

Для стабильной работы мотора без перегрева необходимо правильно настроить рабочий ток. Для шагового мотора 17HS4401 с номинальным током 1.5 А оптимальным является рабочий ток 0.8–0.9 А.

Опорное напряжение на подстроечном резисторе вычисляется по формуле: Vref = I_rms * 1.41 * 0.11 * 8 / 2.5 Для тока 0.85 А напряжение Vref на тестовой точке драйвера должно составлять ровно 1.20 В. При использовании UART-режима ток задается программно прямо в коде прошивки без вращения подстроечника.

---

Конфигурация прошивки ESPHome

Для управления карнизом используется компонент tmc2209 по шине UART и платформа cover в ESPHome:

uart:
  id: uart_bus
  tx_pin: GPIO17
  rx_pin: GPIO16
  baud_rate: 115200

stepper:
  - platform: tmc2209
    id: curtain_stepper
    step_pin: GPIO25
    dir_pin: GPIO26
    enable_pin: GPIO27
    uart_id: uart_bus
    address: 0
    microsteps: 16
    current: 800mA
    stealthchop: true
    max_speed: 1200 steps/s
    acceleration: 600 steps/s ^ 2

cover:
  - platform: template
    name: "Шторы в гостиной"
    device_class: curtain
    id: living_room_curtain
    has_position: true
    open_action:
      - stepper.set_target:
          id: curtain_stepper
          target: 0
    close_action:
      - stepper.set_target:
          id: curtain_stepper
          target: 18500
    stop_action:
      - stepper.stop: curtain_stepper

После калибровки количество шагов полного цикла (в примере — 18500 шагов) сохраняется в энергонезависимой памяти ESP32, что гарантирует сохранение позиции даже после отключения электричества.

---

Интеграция с Алисой и сценарии умного дома

Устройство пробрасывается из Home Assistant в приложение «Дом с Алисой» через официальный навык Yandex Smart Home. В интерфейсе Алисы шторы отображаются как полноценное моторизованное устройство с ползунком процента открытия (0–100%).

Популярные сценарии автоматизации:

1. «Световой будильник (Рассвет)»: В 07:30 утра по будням Алиса плавно открывает шторы на 20%, а через 15 минут — на 100% для комфортного пробуждения от естественного света.
2. «Режим кинотеатра»: По команде «Алиса, время кино» шторы полностью закрываются, светодиодная лента WLED переходит в теплый синий тон, а ТВ включает фильм.
3. «Защита от солнца в жару»: При повышении температуры в комнате выше +25 °C по датчику климата шторы закрываются на 70%, предотвращая нагрев комнаты солнцем и экономя ресурс кондиционера.

---

Сравнение самодельного и фабричного электрокарнизов

Параметр	DIY карниз на ESP32 + NEMA17	Брендовый карниз (Aqara Curtain Driver)
Ориентировочная стоимость	~2 500 – 3 500 ₽	14 000 – 22 000 ₽
Уровень шума привода	Менее 25 дБ (TMC2209)	30–35 дБ
Протокол связи	Wi-Fi (ESPHome / MQTT)	Zigbee / Matter
Плавность регулировки	Точность до 1 мм	Шаг 5–10%
Ремонтопригодность	100% заменяемые радиодетали	Моноблочный закрытый корпус

---
