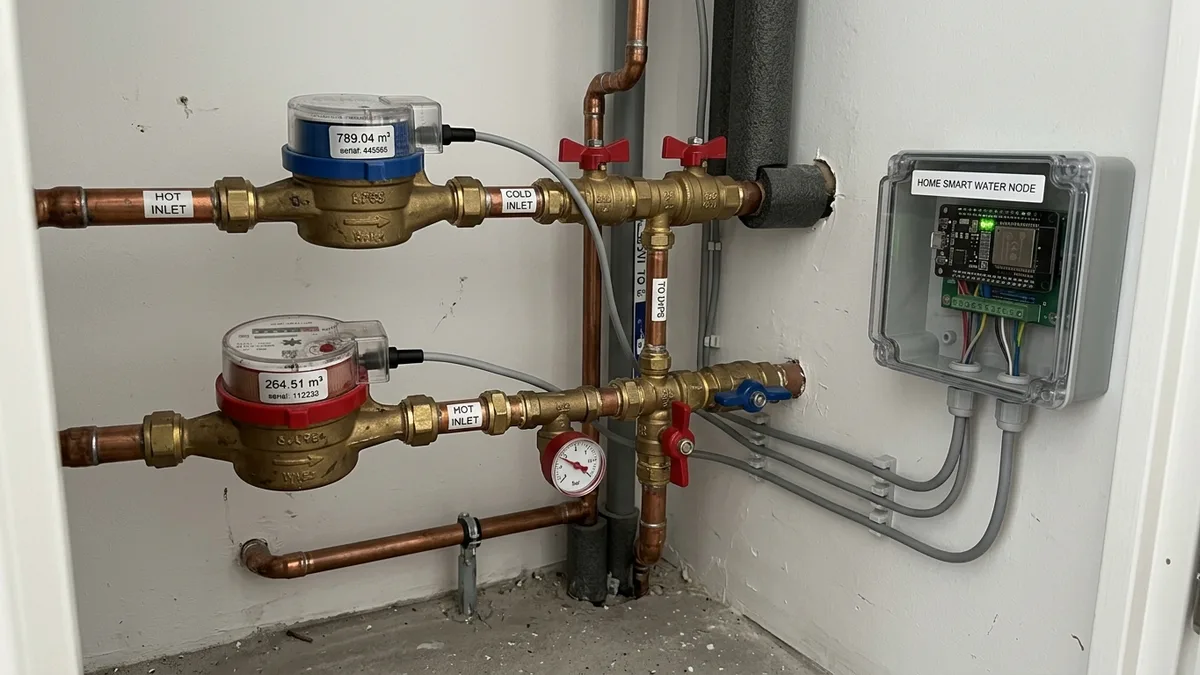

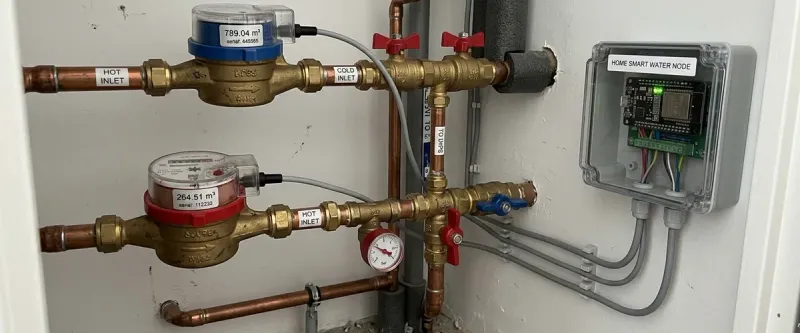

Умный счетчик воды на ESP32 с импульсным выходом для Алисы

Ежемесячное ручное переписывание показаний счетчиков холодной и горячей воды с фонариком под раковиной отнимает время, но главная опасность заключается в другом. Сорванный гибкий шланг, трещина в колбе фильтра или заклинивший клапан инсталляции унитаза способны часами незаметно сливать воду в канализацию. Стандартный датчик протечки на полу не зафиксирует аварию до тех пор, пока вода не перельется через край чаши.

Сборка DIY умного счетчика воды на ESP32 с импульсным выходом для Алисы решает обе задачи: контроллер точно считает каждый литр расхода, передает кубометры в приложение и позволяет ассистенту перекрыть вводные краны при непрерывном потоке воды. По такому же принципу мы ранее настраивали умный счетчик электроэнергии на ESP32 и PZEM-004T для Алисы.

---

Принцип работы импульсного водосчетчика

Бытовые расходомеры брендов ITELMA, Бетар, Valtec, Декаст и Метер оснащаются импульсным выходом на базе сухого контакта (геркона). Внутри механической счетной головки закреплен небольшой постоянный магнит. При прохождении через камеру заданного объема воды магнит замыкает геркон, формируя дискретный электрический сигнал.

Цена деления (вес импульса)

Перед подключением необходимо уточнить цену импульса по паспорту прибора:

• 10 литров / импульс (0.01 м³/имп): Стандарт для 90% квартирных счетчиков диаметром DN15. Одно замыкание соответствует десяти литрам воды.
• 1 литр / импульс (0.001 м³/имп): Встречается в высокоточных версиях приборов Valtec.
• 100 литров / импульс (0.1 м³/имп): Общедомовые узлы диаметром DN25 и более.

Модель расходомера	Тип контакта	Вес импульса	Предельный ток
ITELMA WFK24	Геркон (сухой контакт)	10 л/имп	50 мА
Бетар СХВ-15Д	Геркон с резистором	10 л/имп	20 мА
Valtec VLF-R	Геркон (сухой контакт)	10 л/имп	100 мА
Декаст ВСКМ	Геркон защищенный	10 л/имп	40 мА

---

Схема согласования и защита от дребезга контактов

Механические лепестки геркона при замыкании вибрируют в течение нескольких миллисекунд. Быстрый микроконтроллер ESP32 с частотой 240 МГц воспринимает эту вибрацию как пачку из десятков ложных импульсов. Для устранения ошибки применяется RC-фильтр и программный debounce.

Необходимые детали для сборки:

• Плата ESP32 NodeMCU Type-C;
• Два подтягивающих резистора 10 кОм (Pull-Up к шине 3.3 В);
• Два защитных резистора 1 кОм последовательно с сигнальной линией;
• Два керамических конденсатора 100 нФ для фильтрации высокочастотных всплесков;
• Блок питания на DIN-рейку 5 В 1 А (Mean Well HDR-15-5).

                  +3.3V (ESP32)
                    |
                   [R1: 10 кОм]
                    |
                    +-------------[R2: 1 кОм]--------> GPIO18 (ESP32)
                    |                                    |
Вход ХВС            |                                   === C1: 100 нФ
(Провод 1) --------+                                    |
                                                        |
Вход ХВС                                               GND (ESP32)
(Провод 2) --------------------------------------------+

---

Настройка прошивки ESPHome

Для интеграции используем платформу pulse_counter в открытой операционной системе ESPHome. Накопленные кубометры сохраняются в энергонезависимой памяти flash.

substitutions:
  node_name: "water-meter-node"

esphome:
  name: ${node_name}

esp32:
  board: esp32dev
  framework:
    type: esp-idf

wifi:
  ssid: "SmartHome_IoT"
  password: "SecretWiFiPassword"

globals:
  - id: cold_water_base
    type: float
    restore_value: yes
    initial_value: "142.58"

  - id: hot_water_base
    type: float
    restore_value: yes
    initial_value: "86.21"

sensor:
  - platform: pulse_counter
    pin:
      number: GPIO18
      mode:
        input: true
        pullup: true
    name: "Расход холодной воды"
    id: cold_flow
    unit_of_measurement: "л/мин"
    update_interval: 5s
    filters:
      - debounce: 0.04s
      - multiply: 10.0
    total:
      unit_of_measurement: "м³"
      name: "Счетчик ХВС"
      accuracy_decimals: 3
      filters:
        - debounce: 0.04s
        - multiply: 0.01
        - lambda: |-
            return x + id(cold_water_base);

  - platform: pulse_counter
    pin:
      number: GPIO19
      mode:
        input: true
        pullup: true
    name: "Расход горячей воды"
    id: hot_flow
    unit_of_measurement: "л/мин"
    update_interval: 5s
    filters:
      - debounce: 0.04s
      - multiply: 10.0
    total:
      unit_of_measurement: "м³"
      name: "Счетчик ГВС"
      accuracy_decimals: 3
      filters:
        - debounce: 0.04s
        - multiply: 0.01
        - lambda: |-
            return x + id(hot_water_base);

---

Проброс сенсоров в Дом с Алисой

Трансляция параметров в экосистему Яндекса выполняется через нативную интеграцию Home Assistant с облаком Яндекса.

В файле configuration.yaml Home Assistant зарегистрируйте водосчетчики:

yandex_smart_home:
  entity_config:
    sensor.schetchik_khvs:
      name: "Холодная вода"
      room: "Санузел"
      type: sensor.water_meter
    sensor.schetchik_gvs:
      name: "Горячая вода"
      room: "Санузел"
      type: sensor.water_meter

После обновления списка устройств в мобильном приложении Алиса сможет озвучивать текущие показания в кубометрах.

---

Алгоритм защиты от непрерывного расхода

В отличие от стандартного перекрытия кранов при протечке воды с Алисой, импульсный учет выявляет скрытые свищи и забытые краны. Если непрерывный поток > 0.3 л/мин длится дольше 35 минут в режиме отсутствия владельцев, система автоматически подает сигнал на электропривод шаровых кранов и оповещает голосом:

1. Сенсор фиксирует непрерывное вращение крыльчатки более 35 минут.
2. Home Assistant активирует реле сервопривода кранов Neptun или Gidrolock.
3. Колонка Яндекс Станция объявляет тревогу, а на смартфон поступает срочный пуш.

В загородных домах данную схему рекомендуем синхронизировать с алгоритмом автоматической промывки фильтров воды с Алисой, чтобы ночная регенерация не приводила к ложной блокировке ввода.

---

Сравнение: DIY на ESP32 или готовые счетчики

Параметр	DIY на ESP32	Контроллер Saures / Waterius	Счетчики NB-IoT
Стоимость	1 200 руб.	7 500 руб.	11 000 руб.
Автономность	Локальная сеть Wi-Fi	Облачный сервер	Сеть оператора
Опрос данных	Каждые 5 секунд	1 раз в сутки	1 раз в сутки
Реакция на утечку	Мгновенно	Задержка до 24 ч	Задержка до 24 ч
Сценарии Алисы	Полная интеграция	Ограниченно	Нет поддержки

---

Вопросы и ответы

Законно ли подключать провода к водосчетчикам?

Да. Импульсный выход специально предназначен для слаботочных систем телеметрии. Пломбировке подлежат штуцеры корпуса счетчика, а кабель геркона пломбой не закрывается.

Можно ли перевести узел на батарейное питание?

Постоянно включенный модуль Wi-Fi разрядит батарейки за пару суток. Для автономной работы требуется режим глубокого сна Deep Sleep с прерыванием по пину, либо постоянное питание 5 В от щита.
