Автоматизация промывки фильтров воды на даче с Алисой

Система водоподготовки из скважины или колодца на даче — один из самых ответственных и дорогостоящих узлов загородного дома. Вода с высоким содержанием растворенного железа, солей жесткости и сероводорода быстро выводит из строя сантехнику, стиральные машины и теплообменники газовых или электрических котлов.

Однако засыпные колонны водоочистки требуют регулярной сервисной промывки (регенерации). Если промывка не происходит вовремя, фильтрующая загрузка безвозвратно заиливается, а сброс сотен литров промывной воды в септик на даче может затопить дренажные поля. Интеграция водоподготовки и автоматической промывки фильтров воды на даче с Алисой решает эти задачи, контролируя давление в трубах, запас соли и безопасность скважинного оборудования.

---

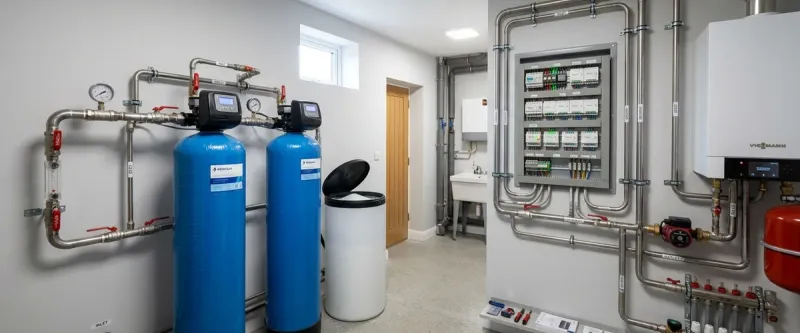

Архитектура системы умной водоочистки

Комплекс состоит из гидромеханической группы, исполнительных клапанов и Zigbee-датчиков телеметрии, передающих статус в Яндекс Хаб.

+-----------------------+
| Скважинный насос      | ---> Реле давления
+-----------+-----------+      (2.0–3.8 бар)
            |
            v
+-----------------------+
| Колонна фильтрации    | <--- Клапан промывки
| (Обезжелезиватель)    |      (Умная розетка)
+-----------+-----------+
            |
            v
+-----------------------+
| Колонна умягчения     | <--- Солевой бак
| (Ионообменная смола)  |      (Датчик уровня соли)
+-----------+-----------+
            |
            v
+-----------------------+
| Магистраль в дом      | ---> Датчик давления
+-----------+-----------+      + Кран с электроприводом

Фазы регенерации фильтрующих засыпок:

1. Обратная промывка (Backwash): Интенсивный поток воды подается снизу вверх, взрыхляя гранулы фильтрующего материала и вымывая накопившийся осадок железа в дренаж (10–15 минут, расход 15–25 л/мин).
2. Забор солевого раствора (Brine Draw): Через инжектор Вентури из солевого бака всасывается концентрированный рассол NaCl, замещающий ионы кальция и магния на смоле (40–60 минут).
3. Прямая промывка (Fast Rinse): Уплотнение слоя засыпки прямым потоком воды и удаление остатков солей (5–10 минут).
4. Наполнение солевого бака (Brine Refill): Клапан заливает строго заданный объем чистой воды в бак для растворения следующей порции таблетированной соли.

---

Необходимое оборудование и датчики

Для надежной автоматизации водоочистки на даче понадобятся:

• Управляющие клапаны с электронным контроллером: Популярные и надежные блоки Runxin (F63/F67) или Clack WS1 с импульсным выходом и сухими контактами.
• Умные силовые розетки Zigbee 16A с энергомониторингом: Для фиксации потребления двигателей клапанов во время переключения режимов.
• Цифровой датчик давления воды Zigbee (G 1/4”, 0–10 бар): Врезается в коллектор чистой воды после фильтров для отслеживания падения напора.
• Ультразвуковой датчик уровня дистанции Zigbee / Wi-Fi: Устанавливается на внутренней стороне крышки солевого бака.
• Умный запорный шаровый кран 220В с электроприводом: Для защиты от затопления котельной при аварии.

---

Монтаж и калибровка контрольных точек

1. Установка датчика уровня соли

Ультразвуковой сенсор направлен вертикально вниз на слой таблетированной соли.

• Высота бака: обычно 80–100 см.
• Полный бак (100%): дистанция до соли 10–15 см.
• Критический минимум (20%): дистанция 70–80 см (осталось менее 1 мешка соли).

# Калибровочные параметры солевого бака
tank_height_cm: 90
salt_full_distance_cm: 15
salt_empty_distance_cm: 75
salt_alert_threshold_percent: 25

2. Врезка цифрового датчика давления

Датчик с резьбой 1/4 дюйма монтируется через переходник в латунный тройник за фильтром тонкой очистки.

• Нормальное рабочее давление: 2.8–3.5 бар.
• Порог засорения картриджей: перепад давления более 0.8 бар между входом и выходом.
• Порог аварийной утечки / сухого хода: падение ниже 1.2 бар при включенном скважинном насосе.

---

Сценарии автоматизации в приложении «Дом с Алисой»

Сценарий 1: «Ночная промывка и запрет водоразбора»

• Условие (ЕСЛИ): Наступило время 03:00 ночи (ночной тариф электроэнергии) И активен график регенерации.
• Действие (ТОГДА):
  1. Включить питание клапана обратной промывки.
  2. Перевести циркуляционные насосы отопления и бойлер косвенного нагрева в режим ожидания.
  3. Яндекс Станция утром напоминает: «Ночная промывка системы водоочистки завершена успешно. Израсходовано 380 литров воды».

Сценарий 2: «Предупреждение о низком уровне соли»

• Условие (ЕСЛИ): Показания датчика уровня соли в баке падают ниже 25%.
• Действие (ТОГДА):
  1. Яндекс Станция в гостиной произносит: «Внимание: в солевом баке умягчителя заканчивается соль. Пожалуйста, досыпьте мешок таблетированной соли».
  2. Отправить push-уведомление владельцу на телефон.

Сценарий 3: «Защита от заклинивания клапана и затопления»

• Условие (ЕСЛИ): Датчик протечки воды на полу котельной зафиксировал влагу ИЛИ непрерывный проток воды длится более 90 минут.
• Действие (ТОГДА):
  1. Немедленно обесточить скважинный насос.
  2. Закрыть умный шаровый кран на вводе воды.
  3. Алиса включает громкую световую и голосовую тревогу.

---

Сводная таблица параметров обслуживания водоподготовки

Тип колонны / загрузки	Назначение	Частота промывки	Объем сброса в дренаж	Контролируемый датчик
Обезжелезиватель (Birm / Сорбент)	Удаление Fe2+, Fe3+ и мутности	Раз в 3–5 дней	250–400 л	Реле времени / Расходомер
Умягчитель (Dowex / Lewatit)	Снижение жесткости солей Ca/Mg	По объему (4–8 м³)	300–550 л	Ультразвуковой датчик соли
Угольная колонна (Карбон)	Удаление запахов и хлора	Раз в 7 дней	150–250 л	Датчик давления (перепад)
Магистральный предфильтр BB20	Защита клапанов от песка	Замена раз в 2–3 мес	0 л	Манометр перепада давления

---
