Умная теплица с Алисой: автопроветривание и полив

Выращивание урожая в загородной теплице требует непрерывного контроля температуры и влажности. В жаркий солнечный день воздух внутри закрытого поликарбонатного парника может прогреться до губительных +45 °C всего за пару часов, а ночные заморозки способны погубить рассаду. Полноценная умная теплица с Алисой избавляет от необходимости ежедневно открывать и закрывать форточки вручную: умный дом сам отслеживает микроклимат, проветривает парник сервоприводами, включает капельный полив по датчикам почвы и управляет фитолампами.

В этом практическом руководстве подробно описано, как собрать надежную систему автоматизации парника на базе протокола Zigbee и интегрировать ее в экосистему Яндекс Умного Дома.

---

Архитектура системы умной теплицы

Автоматизация парника включает три функциональных контура: контур микроклимата и проветривания, контур капельного полива и контур фитодосветки.

+-----------------------+
|  Датчики микроклимата |
| (Температура + Почва) |
+-----------+-----------+
            | (Zigbee)
            v
+-----------------------+
| Яндекс Хаб / Станция  |
+-----------+-----------+
            | (Команды)
            v
+-----------------------+

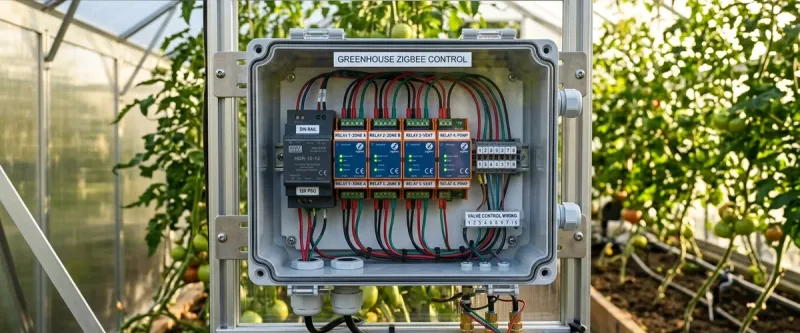

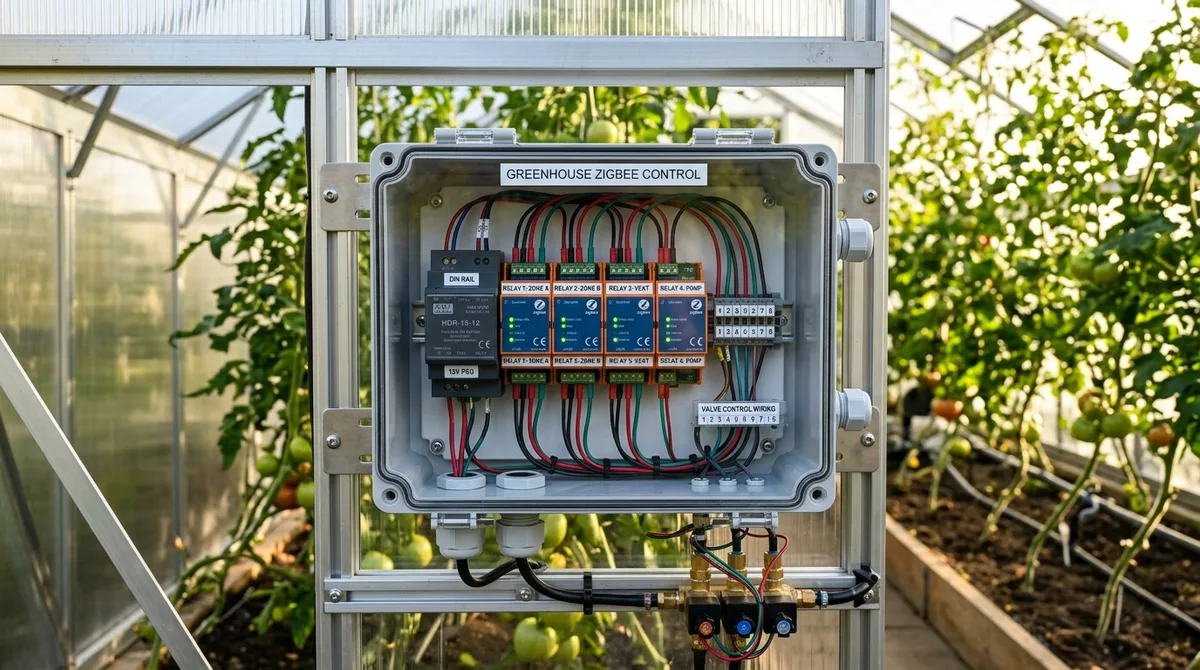

| Щит автоматики IP65   |
| (Реле + БП 12В)       |
+-----+-----------+-----+
      |           |     |
      v           v     v
+-----------+ +-------+ +-----------+
| Актуаторы | |Клапан | |Фитолампы  |
| форточек  | |полива | |досветки   |
+-----------+ +-------+ +-----------+

Принцип взаимодействия узлов

1. Датчик температуры и влажности (IP44): Закреплен по центру теплицы на высоте 1.5 м в тени от листьев. При превышении порога в +26 °C Алиса отдает команду на открытие фрамуг.
2. Линейные актуаторы 12В: Металлические штоковые приводы с усилием 500–750 Н, плавно приподнимающие коньковые форточки. Реверс направления (открытие/закрытие) выполняется переполюсовкой контактов через двухканальное реле.
3. Емкостный датчик влажности почвы: Погружен в корневую зону томатов или огурцов. В отличие от резистивных датчиков, емкостные пластины не окисляются от удобрений и служат годами.
4. Умный клапан полива: Электромагнитный клапан низкого давления (или шаровый кран с электроприводом), подающий теплую воду из накопительной бочки самотеком или через насос.

---

Необходимое оборудование

Для обустройства автоматического парника размером 3х6 м понадобятся:

• Линейные электроактуаторы 12В (ход штока 150–200 мм): 2 штуки для верхних форточек.
• Двухканальный Zigbee-модуль с сухими контактами (например, Aqara Dual Relay T2): Поддерживает режим штор/жалюзи (Interlock) для безопасной смены полярности.
• Импульсный блок питания 12В 5А на DIN-рейку: Для питания сервоприводов и клапанов.
• Умный шаровый кран или клапан полива Zigbee: Для автоматической подачи воды в капельные ленты.
• Беспроводной датчик влажности почвы и температуры Zigbee (Tuya / BlitzWolf): Измеряет влажность от 0 до 100%.
• Фитосветильники полного спектра (Full Spectrum): Мощностью 60–100 Вт для ранней весенней рассады.

---

Пошаговый монтаж и электросхема

Шаг 1: Сборка реверсивного привода форточек

Для управления линейным актуатором 12В используется схема реверса полярности:

БП 12В (+) ──> Реле CH1 (COM) ──> Актуатор (+) [Открытие]
БП 12В (-) ──> Реле CH2 (COM) ──> Актуатор (-) [Закрытие]

В настройках двухканального Zigbee-реле обязательно активируется режим взаимной блокировки каналов (Interlock Mode). Это исключает короткое замыкание при одновременном включении команд открытия и закрытия.

Шаг 2: Монтаж капельного полива

1. Вода подается из еврокуба или накопительной емкости, где она прогревается на солнце до комфортных +20...+24 °C.
2. После крана емкости устанавливается дисковый фильтр тонкой очистки 120 mesh и умный Zigbee-клапан.
3. По грядкам прокладывается капельная лента с шагом эмиттеров 20–30 см.
4. Датчик влажности почвы устанавливается вертикально на глубину 10–12 см в 15 см от капельницы.

---

Настройка автоматических сценариев в Алисе

В приложении «Дом с Алисой» настраиваются 4 ключевых сценария.

Сценарий 1: «Жара — Открыть форточки»

• Условие (ЕСЛИ): Температура на датчике в теплице поднимается выше +26 °C.
• Действие (ТОГДА):
  1. Включить канал «Открытие форточек» на 15 секунд.
  2. Яндекс Станция в доме сообщает: «В теплице жарко, температура +26 градусов. Форточки открыты».

Сценарий 2: «Прохлада — Закрыть теплицу»

• Условие (ЕСЛИ): Температура опускается ниже +20 °C (или наступило время заката).
• Действие (ТОГДА):
  1. Включить канал «Закрытие форточек» на 15 секунд.
  2. Зафиксировать створки в плотно прижатом положении для сохранения тепла.

Сценарий 3: «Умный капельный полив»

• Условие (ЕСЛИ): Влажность почвы опустилась ниже 45%, И текущее время находится в интервале 06:00–08:00 или 19:00–21:00.
• Действие (ТОГДА):
  1. Открыть клапан полива.
  2. Подождать 20 минут.
  3. Закрыть клапан полива.
  4. Отправить push-уведомление: «Капельный полив завершен. Расход воды в норме».

Сценарий 4: «Досветка рассады фитолампами»

• Условие (ЕСЛИ): Время 07:00 утра в пасмурный день (или по расписанию).
• Действие (ТОГДА):
  1. Включить розетку фитоламп.
  2. Выключить в 20:00, обеспечивая 13-часовой световой день для ускорения вегетации.

---

Таблица оптимальных параметров микроклимата

Культура	Дневная температура	Ночная температура	Влажность почвы	Длительность полива
Томаты	+22...+26 °C	+16...+18 °C	60–70%	15–20 мин (утром)
Огурцы	+24...+28 °C	+18...+20 °C	75–85%	25–30 мин (вечером)
Перец / Баклажаны	+25...+27 °C	+17...+19 °C	65–75%	20 мин (утром)
Зелень / Салаты	+18...+22 °C	+12...+15 °C	70–80%	10–15 мин (ежедневно)

---
