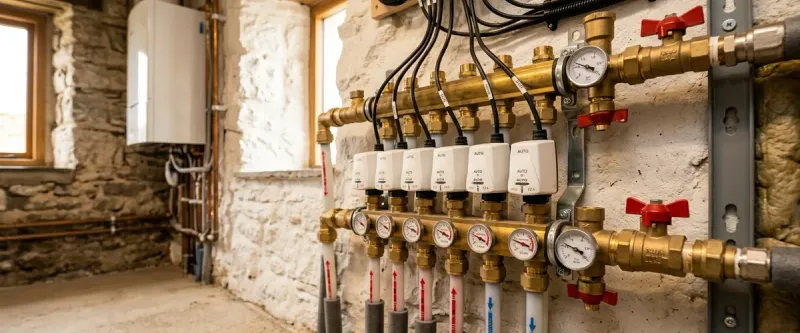

Сервоприводы коллектора теплого пола с Алисой: зональное отопление

Оснащение гребенки водяного теплого пола электротермическими сервоприводами под управлением Яндекс Алисы решает главную проблему загородного отопления — неравномерный прогрев комнат. Традиционная схема с одним общим термостатом приводит к перекосам: пока солнечная гостиная нагрета, детская или ванная остаются холодными. Установка термоприводов на каждый контур с датчиками климата Zigbee позволяет независимо регулировать температуру в каждой комнате, экономить до 25–35% энергоносителей и прогревать дачу голосовой командой.

В этом руководстве мы разберем выбор приводов (NC против NO), схему защиты циркуляционного насоса, подбор контроллеров и создание покомнатных сценариев в приложении «Дом с Алисой».

---

1. Принцип работы термоэлектрических приводов коллектора

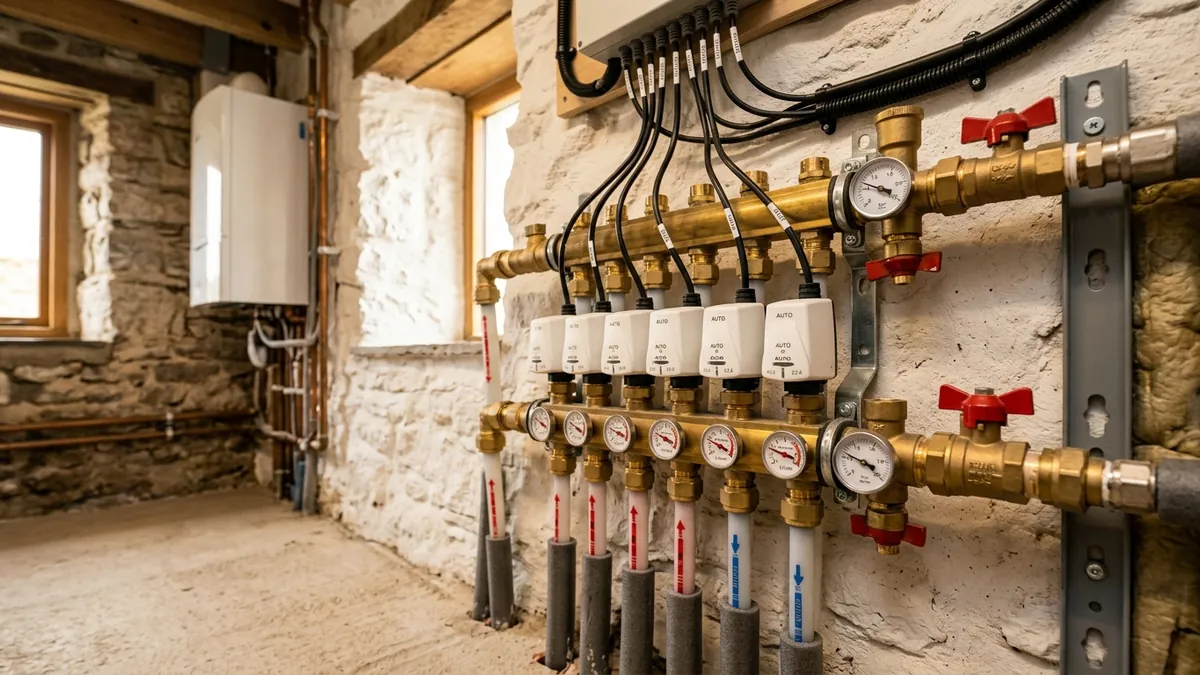

Термоэлектрический привод монтируется на термостатический клапан обратной балки коллектора вместо ручного колпачка.

Внутри корпуса расположен сильфон с парафиновым составом и нагреватель PTC (позистор). При подаче напряжения 230 В (или 24 В) нагреватель расширяет парафин, шток выдвигается и смещает золотник клапана, регулируя поток теплоносителя.

Ключевые особенности термоприводов:

• Плавный ход без гидроударов: Перемещение штока на глубину 3.5–4.5 мм длится 2–3.5 минуты, исключая гидроудары в трубах PEX или металлопластике.
• Энергопотребление: При разогреве пусковой ток равен 0.2–0.3 А, а в режиме удержания привод потребляет 1.5–2.5 Вт.
• Резьбовой стандарт: Большинство коллекторов (Valtec, Stout, Comisa, TIM, Uni-Fitt, Oventrop) оснащены резьбой M30×1.5. Для систем Danfoss нужен адаптер RA.

---

2. Нормально закрытые (NC) против нормально открытых (NO)

При проектировании автоматики котельной важно выбрать исходное состояние клапанов:

1. Нормально закрытые приводы (NC — Normally Closed):
   Без напряжения клапан закрыт пружиной, проток перекрыт. При подаче питания привод открывает контур за 3 минуты.
   Преимущество: Экономичность. В теплые дни или при прогретых комнатах приводы обесточены. При сбое питания полы остывают, исключая перегрев.
2. Нормально открытые приводы (NO — Normally Open):
   Без питания пружина держит клапан открытым. При подаче напряжения клапан закрывается.
   Преимущество: Защита от заморозки. При аварии электроснабжения котел продолжит циркуляцию через все контуры.

Защита циркуляционного насоса от перегрева

Когда все комнаты прогреты, автоматика обесточивает приводы NC, и клапаны перекрывают все петли. Насос смесительного узла начнет нагнетать давление в тупик: вода в корпусе закипит за 15–20 минут, и мотор выйдет из строя.

Способы инженерной защиты:

• Дифференциальный перепускной байпас: Механический клапан между коллекторами, настроенный на 0.2–0.3 бар. При закрытии петель давление открывает байпас, зацикливая теплоноситель.
• Аппаратное реле насоса в контроллере: Коммутационный блок отслеживает каналы: если все приводы закрыты, цепь питания насоса размыкается.

---

3. Сравнительная матрица оборудования для зонального теплого пола

Оборудование	Питание	Интерфейс	Время реакции	Нагрузка / Зоны	Назначение
Термопривод NC M30×1.5	230 В AC	Фазный провод L	120–180 сек	1 контур (до 2 Вт)	Стандартные петли жилых комнат
Термопривод NO M30×1.5	230 В AC	Фазный провод L	120–180 сек	1 контур (до 2 Вт)	Контуры защиты коридоров и санузлов
Коммутатор Moes / Tuya	230 В AC	Zigbee 3.0	Мгновенно	8 зон + насос + котел	Основной коллекторный шкаф котельной
Модульное реле Sonoff 4CH Pro	230 В AC	Zigbee / Wi-Fi	Мгновенно	4 зоны (сухой контакт)	Небольшие гребенки на 3–4 контура

---

4. Схема подключения и расстановка датчиков температуры

Для коммутации сервоприводов используется центральный блок на DIN-рейку в коллекторном шкафу:

• Каналы приводов: Выходы 230 В подключаются к фазным проводам сервоприводов зон (спальня, детская, гостиная). Нейтрали N объединяются на клеммной колодке.
• Канал насоса (PUMP): Реле разрывает фазу насоса теплого пола с задержкой отключения 2 минуты.
• Канал запроса тепла (BOILER): Сухой контакт подключается к клеммам комнатного термостата котла.

Правила размещения комнатных датчиков температуры:

1. Датчики Zigbee крепятся на высоте 1.2–1.5 м от чистового пола на внутренних стенах.
2. Исключите зоны прямого солнца, сквозняков, установки над радиаторами или плитами.
3. В просторных комнатах с несколькими петлями (кухня-гостиная от 30 м²) приводы петель подключаются параллельно к одному каналу.

---

5. Настройка сценариев покомнатного климата в «Доме с Алисой»

Бетонная стяжка нагревается за 3–5 часов и остывает до 8 часов. Автоматика не должна дергать реле при малых колебаниях — рекомендуемый гистерезис равен 1.0 °C.

Сценарий 1: Поддержание комфорта в детской комнате

• Условие включения (ЕСЛИ): Температура датчика «Детская» опустилась ниже 21.0 °C.
• Действие (ТОГДА): Включить реле «Сервопривод Детская» (проток открывается).
• Условие выключения (ЕСЛИ): Температура поднялась выше 22.5 °C.
• Действие (ТОГДА): Выключить реле «Сервопривод Детская».

Сценарий 2: Экономичный режим дачи («Отъезд в город»)

При отъезде с дачи нет нужды топить пустые комнаты до 22 °C. Снижение уставки на 1 °C экономит до 6% энергии.

• Голосовая команда: «Алиса, мы уезжаем с дачи».
• Действие:
  1. Перевести уставки во всех жилых комнатах на +15 °C.
  2. Перевести котел в дежурный режим.
  3. Алиса подтверждает: «Хорошо, перевожу отопление дачи в дежурный режим 15 градусов».

Сценарий 3: Предварительный прогрев к приезду («Едем на дачу»)

Из-за инерции стяжки прогрев запускается дистанционно за 6–8 часов до прибытия.

• Голосовая команда (в пятницу утром): «Алиса, мы едем на дачу».
• Действие:
  1. Выставить сервоприводы жилых зон на +22 °C.
  2. Запустить насос смесительного узла на повышенную скорость.
  3. К приезду семьи полы будут теплыми, а температура в комнатах комфортной.

---

6. Диагностика и устранение типичных неисправностей

• Сервопривод постоянно горячий на ощупь:
  Причина: В приводах NC работает нагреватель PTC (2 Вт), корпус греется до 45–55 °C — это норма.
• Контур пола не прогревается при активном реле:
  Причина 1: Закисание штока клапана после лета. Снимите привод и разработайте шток инструментами (ход 3–4 мм).
  Причина 2: Завоздушивание петли. Промойте контур через дренажный кран коллектора до сброса воздуха.
• Циркуляционный насос шумит и греется:
  Причина: Высокое сопротивление закрытых петель без байпаса. Настройте перепускной клапан или блокировку насоса реле.

---

7. Выводы

Зональное регулирование водяного теплого пола сервоприводами и датчиками Zigbee делает инертное отопление дачи точным и экономичным. Нормально закрытые термоприводы повышают безопасность, а сценарии Яндекс Алисы исключают ручную регулировку гребенки.
