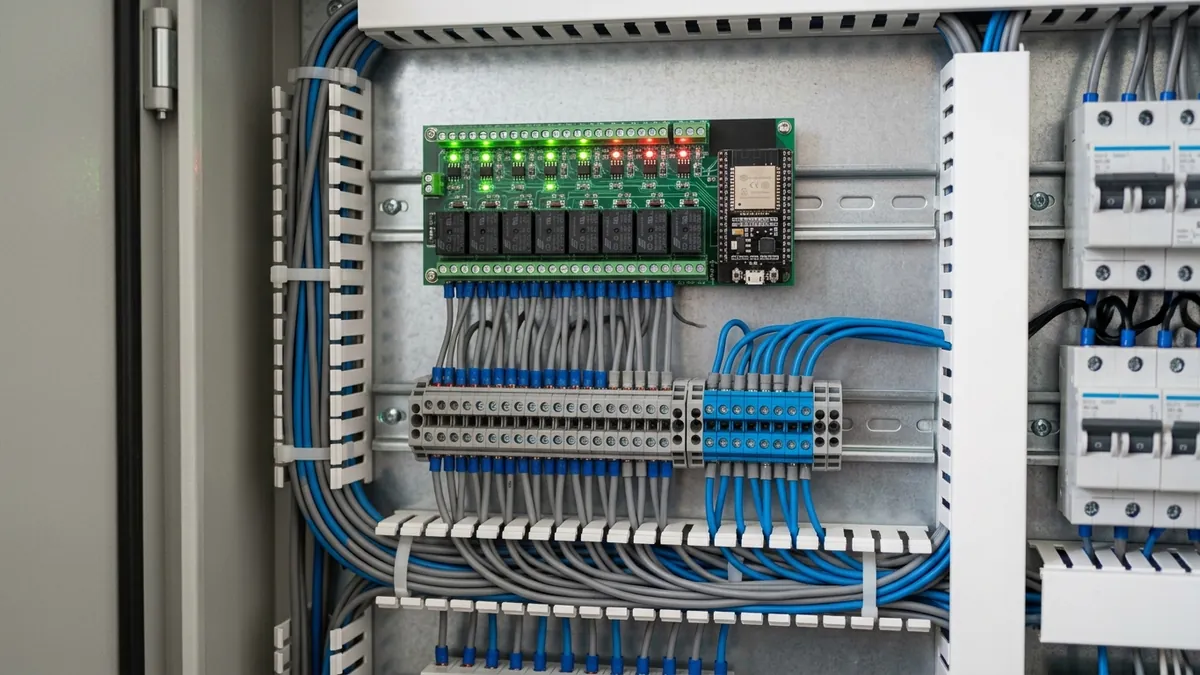

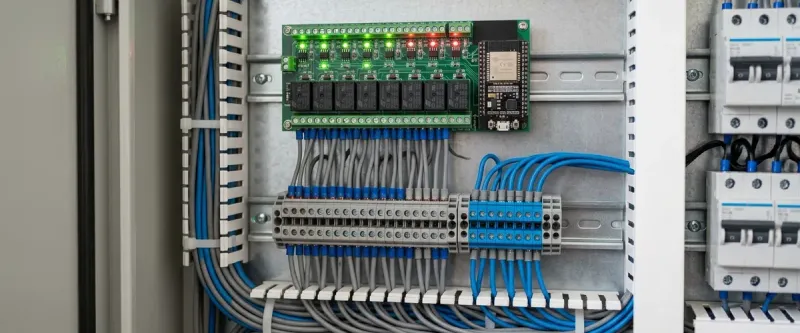

Реле на DIN-рейку на ESP32 с Алисой: умный электрощит

Сборка централизованного умного электрощита на базе многоканального реле ESP32 с интеграцией в экосистему Яндекс Алисы позволяет автоматизировать освещение, вентиляцию и приводы штор в 4–6 раз дешевле промышленных ПЛК. Главное преимущество инженерного решения — полная локальная автономность: настенные выключатели управляют линиями освещения напрямую через прошивку ESPHome без задержек, даже если отключился интернет или сервер автоматизации. Голосовой ассистент Алиса обеспечивает комфортное управление мастер-выключателем и сценариями со смартфона или Яндекс Станции.

В этом руководстве мы разберем проектирование силового щита: выбор готовых плат на DIN-рейку, гальваническую развязку, борьбу с пусковыми токами LED-драйверов, экранирование линий выключателей и интеграцию с Алисой.

---

1. Выбор аппаратной платформы: готовые модули на DIN-рейку

Для монтажа в электрощит применяются сертифицированные модули в негорючих корпусах шириной 4–8 DIN. На форумах (4PDA, Home Assistant Community) популярны три решения:

1. Контроллеры Kincony (KC868-A4, KC868-A8): Платы на базе ESP32-WROOM-32E с портом Ethernet RJ45 (исключает помехи Wi-Fi 2.4 ГГц), шиной Modbus RS-485 и опторазвязкой входов на оптопарах PC817.
2. Модули LilyGO T-Relay ESP32: Компактные 4- и 8-канальные платы со съемным контроллером и изолирующими пропилами между зоной 230 В и логикой.
3. Универсальные платы ESP32 Relay Board: Бюджетные модули с питанием 12–24 В DC и реле на ток до 10 А.

---

2. Электропитание, опторазвязка и защита контактов реле

Питание платы реле от зарядника Micro-USB внутри щита недопустимо: при одновременном включении 8 реле ток катушек достигает 800 мА, вызывая просадку напряжения и циклический ребут ESP32.

Схема организации надежного питания

• Используйте импульсный блок питания на DIN-рейку: Mean Well HDR-15-12 (12 В DC, 15 Вт) или HDR-30-12 (30 Вт).
• Плата питается от 12 В: катушки реле переключаются через транзисторные ключи (ULN2803), а микроконтроллер получает стабилизированные 3.3 В от импульсного стабилизатора (MP1584), изолированного от сетевых помех.

Защита контактов от пусковых токов LED-светильников

Светодиодные драйверы оснащены емкостными фильтрами. В момент включения разряженный конденсатор создает пусковой бросок тока до 40–60 А за 2 миллисекунды, приводя к свариванию контактов реле.

Для защиты оборудования соблюдайте правила:

1. Установка RC-снабберов: Параллельно контактам реле монтируется искрогасящая цепочка из конденсатора 0.1 мкФ 275 В AC (класс X2) и резистора 100 Ом (2 Вт).
2. Варисторная защита: Варистор 14D471K (470 В) между коммутируемой фазой и нейтралью срезает импульсы индуктивных нагрузок (вентиляторы, насосы).
3. Модульные контакторы: Для нагрузок свыше 1.5 кВт (теплые полы, бойлеры) реле ESP32 должно управлять катушкой контактора (Hager ESC225 или IEK КМ20-20).

---

3. Таблица выбора модулей автоматизации на DIN-рейку

Модель платы	Чип	Каналы	Связь	Опторазвязка	Нагрузка	Назначение
Kincony KC868-A8	ESP32-WROOM-32E	8 × 10A	Ethernet + Wi-Fi	Да (PC817)	До 2.2 кВт	Основной щит квартиры
LilyGO T-Relay 8CH	ESP32-WROVER-E	8 × 10A	Wi-Fi + BLE	Да	До 1.5 кВт	Вторичные щиты, дачи
Kincony KC868-A4	ESP32-WROOM-32E	4 × 10A	Ethernet + RS485	Да	До 2.2 кВт	Котельные, отопление
ESP32 4CH DIN	ESP32-WROOM-32D	4 × 10A	Wi-Fi 2.4 ГГц	Резистивная	До 1.2 кВт	Бюджетный свет (4 группы)

---

4. Разводка выключателей: защита от паразитных наводок 220 В

Настенные клавиши подключаются к контроллеру по схеме «сухой контакт» (Dry Contact), замыкая сигнальную линию на землю (GND) микроконтроллера.

Правила монтажа кабельных трасс

• Для выключателей используйте экранированную витую пару FTP Cat 5e либо кабель КСПВЭВ 4×0.5 мм².
• Заземление экрана: Экран соединяется с шиной заземления (PE) строго с одной стороны — в электрощите. Двустороннее заземление создает земляную петлю.
• Аппаратная подтяжка (Pull-up): На каждом входе монтируется резистор 4.7 кОм к шине +3.3 В и конденсатор 100 нФ между GPIO и GND для подавления дребезга и наводок.

---

5. Конфигурация ESPHome с поддержкой локального управления

Конфигурация ESPHome обеспечивает независимое переключение реле клавишами даже при полном отсутствии сети:

esphome:
  name: din-relay-cabinet

esp32:
  board: esp32dev
  framework:
    type: esp-idf

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

api:
  encryption:
    key: !secret esphome_api_key

switch:
  - platform: gpio
    pin: GPIO25
    id: relay_light_kitchen
    name: "Свет Кухня"
    restore_mode: RESTORE_DEFAULT_OFF

  - platform: gpio
    pin: GPIO26
    id: relay_light_corridor
    name: "Свет Коридор"
    restore_mode: RESTORE_DEFAULT_OFF

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO32
      mode: INPUT_PULLUP
      inverted: true
    name: "Клавиша Кухня"
    filters:
      - delayed_on: 50ms
      - delayed_off: 50ms
    on_press:
      - switch.toggle: relay_light_kitchen

---

6. Проброс в Умный Дом с Алисой и сценарии автоматизации

После компиляции прошивки модуль обнаруживается в Home Assistant. Для передачи устройств в приложение «Дом с Алисой» используется интеграция Yandex Smart Home:

yandex_smart_home:
  filter:
    include_entities:
      - switch.din_relay_cabinet_svet_kukhnya
      - switch.din_relay_cabinet_svet_koridor
  entity_config:
    switch.din_relay_cabinet_svet_kukhnya:
      name: "Люстра на кухне"
      type: devices.types.light
      room: "Кухня"
    switch.din_relay_cabinet_svet_koridor:
      name: "Основной свет"
      type: devices.types.light
      room: "Коридор"

После перезагрузки Home Assistant откройте приложение «Дом с Алисой», перейдите в раздел «Устройства» -> выберите аккаунт Home Assistant и нажмите «Обновить список устройств».

Полезные сценарии для щитовой автоматизации:

1. Сценарий «Мастер-выключатель»:
   • Голосовая команда: «Алиса, мы уходим».
   • Действие: Приложение выключает все реле освещения в электрощите и переводит охрану в активный режим.
2. Сценарий «Ночной маршрут»:
   • Триггер: Датчик движения в коридоре с 23:00 до 06:30.
   • Действие: Алиса включает подсветку коридора на 90 секунд, не задействуя яркий верхний свет.

---

7. Траблшутинг: диагностика и устранение неполадок

• ESP32 уходит в циклическую перезагрузку (Bootloop):
  Причина: Просадка шины 12 В при срабатывании катушек реле.
  Решение: Замените блок питания на Mean Well мощностью от 30 Вт и установите конденсатор 1000 мкФ 25 В на клеммы питания платы.
• Ложные переключения реле при пуске мощной техники:
  Причина: Высокочастотные сетевые помехи пробивают внутреннюю подтяжку контроллера.
  Решение: Увеличьте фильтр подавления дребезга в ESPHome до 80ms (delayed_on: 80ms) и установите EMI-фильтр перед блоком питания.
• Залипание контактов реле во включенном состоянии:
  Причина: Сваривание контактов из-за пускового броска тока импульсных LED-драйверов.
  Решение: Разомкните контакты легким постукиванием по корпусу реле рукояткой отвертки. Подключите параллельно контактам снабберную цепочку либо используйте модульный контактор.

---

8. Выводы

Построение умного распределительного щита на базе контроллера ESP32 под управлением ESPHome обеспечивает высокую надежность и полную независимость освещения от облачных серверов. Экранированная витая пара с одноточечным заземлением, аппаратная опторазвязка входов и снабберная защита контактов полностью исключают ложные срабатывания и гарантируют многолетнюю безаварийную службу оборудования.
