Умный трехфазный счетчик с Алисой: контроль фаз, мощности и тарифов

В загородных домах и современных коттеджах стандартное технологическое подключение к электросетям выполняется по трехфазной схеме 380В с лимитом мощности 15 кВт. На вводе монтируется трехполюсный автоматический выключатель номиналом 25 Ампер. Главная проблема такой схемы — жесткое ограничение в ~5.5 кВт на каждую отдельную фазу (25А × 230В). Если одновременно включить электрический чайник, бойлер и духовку на одной линии, ток превысит 25А, и тепловой расцепитель вводного автомата обесточит весь дом. Интеграция умного трехфазного счетчика на DIN-рейку по протоколу Zigbee в систему Умного Дома с Алисой решает эту проблему: система в реальном времени мониторит напряжение и токи по фазам L1, L2, L3, заранее предупреждает о перекосе фаз и автоматически сбрасывает неприоритетную нагрузку.

В отличие от однофазных счетчиков на DIN-рейку, трехфазный монитор электроэнергии контролирует асимметрию питающей сети, суммарное потребление по тарифам Т1/Т2/Т3 и предотвращает повреждение дорогостоящей трехфазной техники (электрокотлов, тепловых насосов, компрессоров).

---

Архитектура 3-фазного ввода: физика перекоса и лимиты мощности

Стандартный трехфазный ввод 15 кВт распределяется между тремя независимыми фазными проводниками относительно нулевого рабочего проводника (N):

Параметр сети	Фаза L1	Фаза L2	Фаза L3	Трехфазный итог
Номинальное напряжение	230 В (фазное)	230 В (фазное)	230 В (фазное)	400 В (линейное)
Номинал вводного автомата	25 А	25 А	25 А	3P C25
Максимальная мощность фазы	5.75 кВт	5.75 кВт	5.75 кВт	15.0 – 17.25 кВт
Критический ток расцепления	28.2 А (1.13 × In)	28.2 А (1.13 × In)	28.2 А (1.13 × In)	Тепловой расцепитель
Опасность асимметрии	Просадка до 180 В	Перекос напряжения	Рост до 260 В	Отгорание нейтрали

Когда мощные бытовые потребители сгруппированы неравномерно, возникает перекос фаз. На перегруженной фазе напряжение падает ниже нормы (страдают импульсные блоки питания), а на ненагруженных фазах напряжение подскакивает до опасных значений (250–270 В). Умный трехфазный счетчик позволяет точно сбалансировать группы потребителей в электрощите и настроить предиктивную защиту в Алисе.

---

Прямое включение или трансформаторы тока (CT): что выбрать

При выборе счетчика для щитка умного дома существует два конструктивных исполнения:

1. Счетчики прямого включения (Direct Insertion)

• Принцип: Силовой кабель 380В заводится непосредственно в клеммы счетчика на DIN-рейке.
• Недостатки: Требует полного обесточивания ввода, разрыва толстых проводников сечением 6–10 мм² и выделения 4–7 модулей на DIN-рейке. Если ввод опломбирован энергосбытом, врезать такой прибор в головную часть щита невозможно.

2. Измерители с разъемными трансформаторами тока (CT Clamps)

• Принцип: Сам компактный модуль (шириной 2 модуля DIN) подключается тонкими проводами 1.5 мм² через защитный автомат 6А только для замера напряжений L1, L2, L3 и нейтрали N.
• Измерение тока: На силовые кабели L1, L2, L3 просто защелкиваются разъемные датчики тока (трансформаторы тока со стрелкой направления).

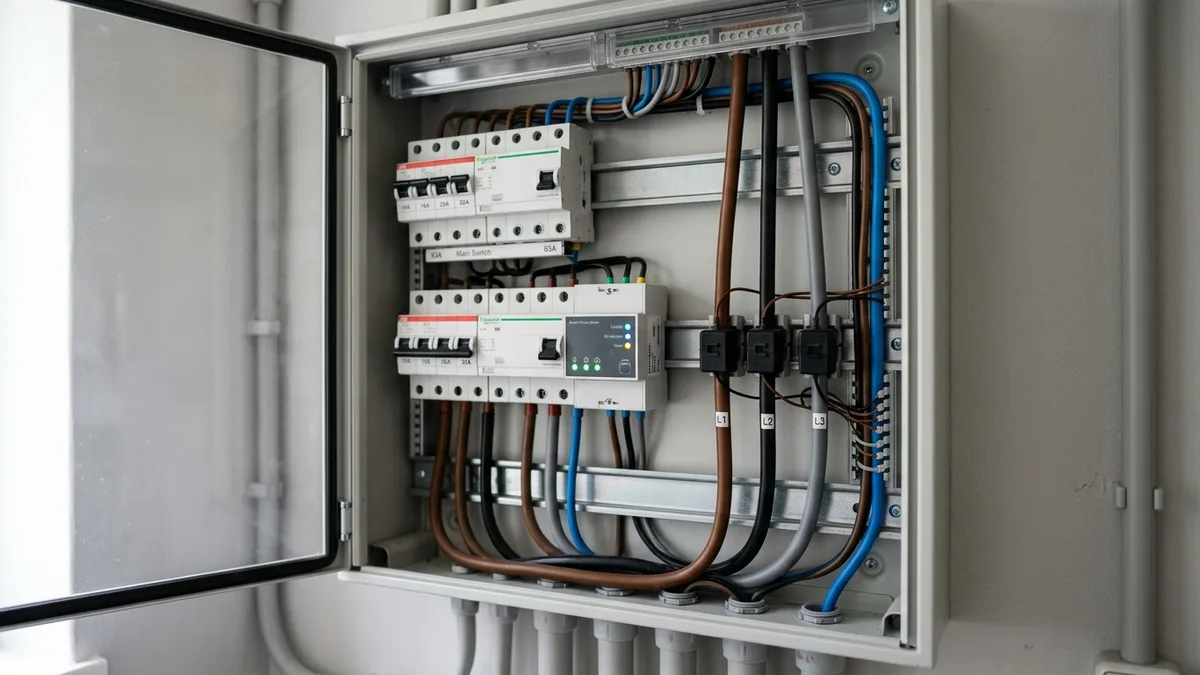

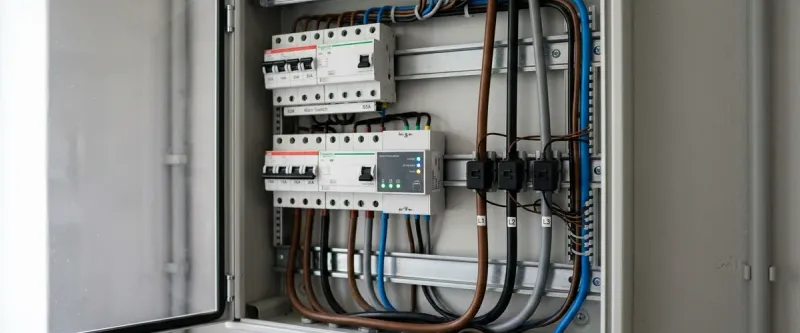

• Преимущества: Монтаж занимает 15 минут без демонтажа существующей ошиновки и без согласования с энергосбытовой компанией. Популярная модель этого класса — Tuya PC321-TY (Zigbee 3.0) с тремя датчиками тока до 80А или 120А.

---

Сравнение трехфазных измерителей для экосистемы Алисы

Модель и интерфейс	Тип измерения	Каналы учета	Антенна	Интеграция с Алисой
Tuya PC321-TY (Zigbee 3.0)	3 разъемных ТТ (80А / 120А)	L1, L2, L3 раздельно	Внешняя SMA с кабелем	Напрямую в шлюз / Z2M
Tomzn TOQ-3P (Zigbee)	Прямое включение (63А)	3 фазы + расцепитель	Встроенная внутренняя	Навык Tuya / Home Assistant
Eastron SDM630 (Modbus RTU)	Прямое / полукосвенное	Промышленный класс 0.5S	Проводная шина RS-485	Через шлюз Modbus в HA

---

Правила монтажа: соблюдение полярности и направления ТТ

Для корректного отображения мощности и направления тока соблюдайте электромонтажные нормы:

1. Фазировка измерительных цепей: Фаза L1 на трансформаторе тока обязана строго соответствовать клемме напряжения L1 на самом счетчике. Если перепутать каналы (например, надеть датчик L1 на провод фазы L2), прибор будет рассчитывать ложный коэффициент мощности cos φ и занижать активную мощность.
2. Стрелка направления тока: На корпусе каждого трансформатора тока выдавлена стрелка (P1 → P2 или K → L). Стрелка должна указывать строго по направлению от вводного автомата к потребителям (нагрузке). Если защелкнуть датчик задом наперед, прибор воспримет ток как обратную отдачу в сеть (генерацию).
3. Защита прибора: Питание измерительного блока подключается через трехполюсный автоматический выключатель номиналом 6А с характеристикой B или C, защищающий цепи напряжения от короткого замыкания.

---

Сценарии автоматизации в приложении «Дом с Алисой»

После сопряжения счетчика с Яндекс Станцией или хабом настраиваются защитные и энергосберегающие сценарии.

Сценарий 1: «Защита от перегрузки фазы: Приоритет нагрузок»

• Условие (ЕСЛИ): Ток на любой из фаз (L1, L2 или L3) превысил 22 Ампера (запас до срабатывания вводного автомата 25А).
• Действие (ТОГДА):
  1. Яндекс Станция объявляет голосом: «Внимание! Высокая нагрузка на фазе L1. Отключаю водонагреватель».
  2. Умное реле бойлера размыкает контакты, мгновенно снижая потребление на 2.0 кВт (~9А).
  3. Включается задержка 15 минут. Если ток стабилизировался ниже 16А, питание бойлера автоматически восстанавливается.

Сценарий 2: «Ночной трехфазный прогрев по тарифу Т2»

• Условие (ЕСЛИ): Время наступило 23:00 (начало льготного тарифа электроэнергии).
• Действие (ТОГДА):
  1. Модульный контактор отопления включает нагрев трехфазного электрокотла на полную мощность 12 кВт (по 4 кВт на фазу).
  2. Запускается ночной нагрев теплоаккумулятора.
  3. В 06:50 мощность ступенчато снижается до минимума перед пиковым тарифом Т1.

---

Диагностика и устранение типовых сбоев

Счетчик показывает отрицательную мощность (-1450 Вт)

• Причина: Трансформатор тока защелкнут против направления потока энергии.
• Решение: Откройте клипсу датчика и разверните ее на проводе на 180 градусов, чтобы стрелка указывала в сторону потребителей.

Значения напряжения корректные, а мощность в разы ниже реальной

• Причина: Несовпадение фазировки. Измерительный провод напряжения L1 подключен к одной фазе, а кольцо ТТ надето на кабель другой фазы.
• Решение: Проверьте мультиметром соответствие фаз и переподключите клеммы напряжения согласно маркировке датчиков.

Устройство периодически пропадает из сети Zigbee

• Причина: Экранирование радиосигнала металлическими стенками щита.
• Решение: Прикрутите к разъему SMA выносную антенну и закрепите ее снаружи щитка на стене или на боковой грани шкафа.

---

Вопросы и ответы (FAQ)

Можно ли опломбировать щит, если установлен этот счетчик?

Да. Поскольку измерительные кольца ТТ не нарушают изоляцию и монтируются после коммерческого расчетного узла учета, энергосбытовые инспекторы не имеют претензий к установке внутреннего смарт-монитора.

Работает ли счетчик без нейтрали (3 провода без N)?

Нет. Для вычисления фазного напряжения 230В и питания внутренней микросхемы прибору обязательно требуется рабочий нулевой провод N.

Считает ли прибор электроэнергию по трем тарифам (Т1/Т2/Т3)?

Прибор передает общий интегральный накопительный счетчик (кВт·ч) и текущую мощность (Вт). Разбивка на дневной, ночной и полупиковый тарифы рассчитывается программно в приложении «Дом с Алисой» или в Home Assistant по расписанию тарифных зон региона.
