Контроль энергопотребления всего дома на Алисе: сценарии

Современный загородный дом или просторная квартира потребляют значительное количество электроэнергии. Отопление, кондиционирование, водонагрев, кухонная техника и зарядка электромобиля способны перегрузить выделенную электрическую мощность (которая для большинства частных домов ограничена лимитом в 15 кВт). Интеллектуальная система контроля энергопотребления всего дома на базе Яндекс Алисы позволяет не только отслеживать расходы на коммунальные услуги в рублях, но и автоматически управлять приоритетами нагрузок, защищая силовую сеть от перегрузок и аварийных отключений вводных автоматов. В этом руководстве мы разберем схему установки умных измерителей энергии, настроим аварийные сценарии и оптимизируем расходы по тарифам.

---

1. Схема мониторинга: Как измерить общую мощность?

Для контроля энергопотребления всего дома нет необходимости менять основной счетчик электроэнергии. Используются бесконтактные измерительные трансформаторы тока (разъемные клещи).

Принцип работы:

• Трансформатор тока защелкивается вокруг вводного фазного провода. Разрывать силовую жилу или отключать электричество для монтажа датчиков не требуется.
• Клещи фиксируют напряженность электромагнитного поля, которая прямо пропорциональна току, протекающему по кабелю.
• Измерительный блок (модуль Zigbee) считывает показания тока и напряжения сети, вычисляет активную мощность (Ватты) и передает данные на хаб Яндекса.

Для квартир с однофазной сетью достаточно модуля с одной клещой (например, Tuya Smart Life Zigbee Power Meter). Для загородных домов с трехфазной сетью 380 В используется трехканальный модуль с тремя трансформаторами тока.

---

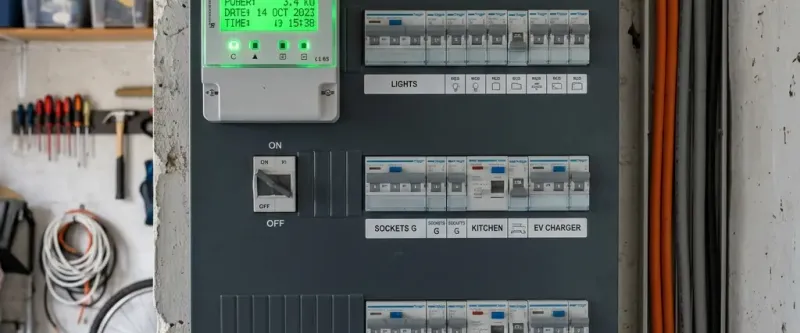

2. Установка и подключение оборудования в электрощите

Шаги монтажа:

1. Закрепите измерительный модуль на стандартную DIN-рейку в щитке.
2. Подключите контакты питания модуля к фазе и нулю после вводного автомата для измерения текущего напряжения в сети.
3. Защелкните разъемные датчики тока вокруг фазных жил. На корпусе датчиков стрелкой указано правильное направление тока (от ввода к потребителям).
4. Заведите провода от клещей в соответствующие разъемы измерительного модуля.

---

3. Настройка сценариев защиты от перегрузки сети

Главная практическая ценность умного мониторинга — автоматическое управление приоритетом нагрузок (сценарии сброса нагрузки).

Представим ситуацию: одновременно работают электроплита (3 кВт), стиральная машина (2 кВт), чайник (2.2 кВт), и в этот момент включается электрический котел отопления на полную мощность (9 кВт). Суммарное потребление превышает лимит 15 кВт, что приводит к срабатыванию вводного автомата и полному обесточиванию дома.

Сценарий аварийного отключения неприоритетной нагрузки (Электрокотел или Бойлер):

1. Откройте приложение «Дом с Алисой», перейдите в меню сценариев.
2. Назовите: «Защита сети: Превышение мощности».
3. Условие (Если): Счетчик энергии «Общий ввод» -> «Текущая мощность более 14500 Вт в течение 30 секунд».
4. Действие (Тогда):
   • Отключить реле «Электрический бойлер» (или перевести электрокотел в режим 50% мощности).
   • Яндекс Станция произносит: «Внимание! Превышен лимит потребления электроэнергии. Отопление временно ограничено».
5. Нажмите «Сохранить».

Сценарий восстановления нагрузки:

1. Условие (Если): Счетчик энергии «Общий ввод» -> «Текущая мощность менее 9000 Вт в течение 5 минут».
2. Действие (Тогда): Включить реле «Электрический бойлер» обратно.

---

4. Оптимизация расходов по дневному и ночному тарифам

Умный измеритель фиксирует расход энергии поминутно. Связав показания с расписанием, вы можете перераспределить работу энергоемких приборов на ночные дешевые часы (с 23:00 до 07:00).

Сценарий «Ночной лимит»:

• Автоматика:
  1. В 23:05 Алиса включает зарядку электромобиля и подогрев теплых полов.
  2. В 06:55 все силовые обогреватели переводятся в эко-режим до следующей ночи.

---

5. Выводы

Интеллектуальный мониторинг электроэнергии на базе Яндекс Алисы — это ключевой шаг к построению энергоэффективного и безопасного загородного дома. Система защищает от внезапных отключений света из-за перегрузки и помогает экономить тысячи рублей ежемесячно за счет автоматического контроля тарифов.
