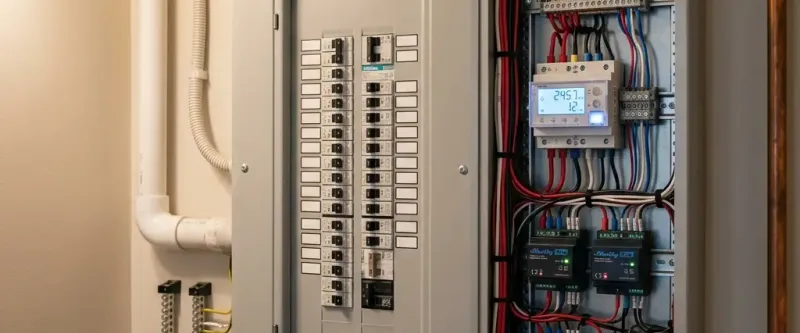

Реле приоритета нагрузок по лимиту мощности с Алисой

Большинство владельцев частных загородных домов и коттеджей при подключении к электросетям сталкиваются с жестким ограничением выделенной мощности — стандартно это 15 кВт для трехфазного ввода (по 5 кВт на каждую фазу) или 5–10 кВт для однофазного подключения. В зимнее время, когда одновременно включаются электрический котел, бойлер, варочная панель, электрическая духовка, чайник и посудомоечная машина, суммарный ток превышает номинал вводного автомата. В результате автомат защиты срабатывает от тепловой перегрузки, обесточивая весь дом.

Решением этой проблемы является установка реле приоритета нагрузок (системы контроля превышения лимита мощности). С помощью умного дома Яндекс Алисы, счетчика с контролем мощности в реальном времени и силовых реле на протоколе Zigbee можно настроить интеллектуальное отключение неприоритетных потребителей (например, теплого пола или бойлера) при пиковых нагрузках, защищая сеть от отключения.

---

1. Принцип работы умного реле приоритета

Традиционные механические реле приоритета отслеживают ток на одной или трех фазах и при превышении лимита жестко разрывают цепь питания определенных розеток. Умная система на базе Яндекс Алисы работает гибче и интеллектуальнее:

• Постоянный мониторинг: Умный счетчик измеряет общее потребление дома каждую секунду.
• Ранжирование приборов: Все электроприборы делятся на приоритетные (плита, освещение, розетки для компьютеров) и неприоритетные (бойлер ГВС, теплые полы, конвекторы в гостевых комнатах, зарядка электромобиля).
• Мягкое регулирование: При превышении заданного порога мощности (например, 14 кВт из 15 доступных) Алиса временно отключает питание только тех приборов, кратковременный простой которых не снизит уровень комфорта жильцов. После того как пиковая нагрузка спадет, питание автоматически восстанавливается.

---

2. Необходимое оборудование для контроля мощности

Для сборки надежной системы приоритетного отключения вам понадобятся:

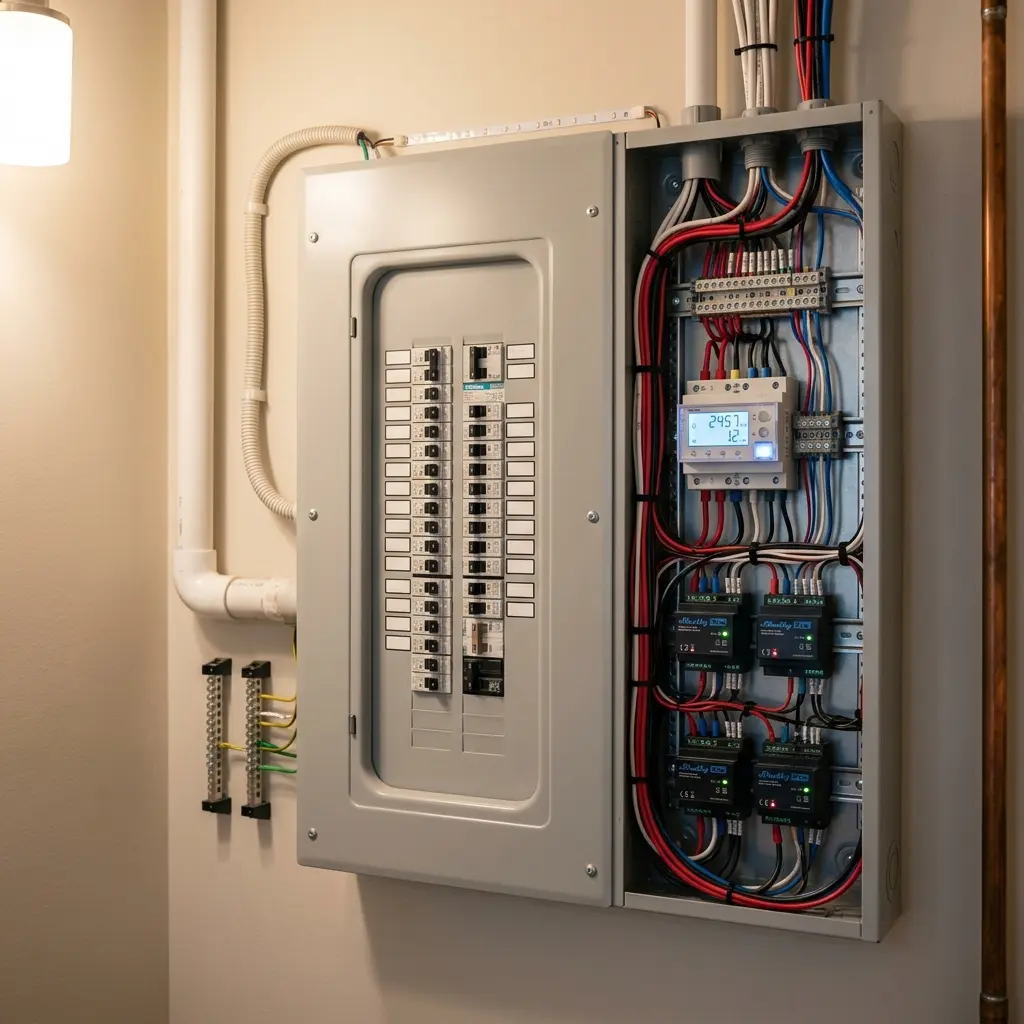

1. Умный трехфазный измеритель мощности на DIN-рейку:
   Популярные модели от Tuya, Eastron или умные счетчики с интеграцией через Zigbee2MQTT. Главное требование — передача текущей активной мощности (в Ваттах или Киловаттах) в систему умного дома.
2. Силовые реле и контакторы:
   Для мощных потребителей (электрокотел, зарядная станция) используются модульные контакторы в щитке, катушками которых управляют умные реле Zigbee или Wi-Fi (например, умное реле Яндекс). Менее мощные приборы (бойлер до 3 кВт) можно подключать через стандартные 16-амперные умные розетки.
3. Голосовой ассистент:
   Яндекс Станция озвучит предупреждение жильцам о том, что нагрузка критическая, и какие именно приборы временно отключены.

---

3. Настройка сценариев приоритета нагрузок в «Доме с Алисой»

Свяжем датчик мощности и силовые реле в три автоматических правила.

Сценарий 1: Отключение первой очереди (Превышение 12 кВт)

Когда общая мощность потребления дома приближается к критической отметке, отключаются наименее важные потребители (например, накопительные водонагреватели и подогрев полов):

• Условие (Если): Умный счетчик -> «Мощность выше 12000 Вт».
• Действие (Тогда):
  1. Выключить умное реле «Бойлер ГВС» и розетку «Теплый пол».
  2. Яндекс Станция сообщает: «Внимание, высокое потребление электричества. Бойлер и теплые полы временно отключены».

Сценарий 2: Отключение второй очереди (Превышение 14 кВт)

Если нагрузка продолжает расти (включили духовку и чайник одновременно), отключается электрический котел отопления:

• Условие (Если): Умный счетчик -> «Мощность выше 14000 Вт».
• Действие (Тогда): Выключить контактор «Электрокотел отопления».

Сценарий 3: Восстановление питания (Снижение до 8 кВт)

Как только плита выключена или чайник закипел, потребление резко падает. Система должна автоматически вернуть дом к штатному режиму работы:

• Условие (Если): Умный счетчик -> «Мощность ниже 8000 Вт в течение 2 минут».
• Действие (Тогда):
  1. Включить контактор «Электрокотел отопления».
  2. Включить реле «Бойлер ГВС» и «Теплый пол».

---

4. Защита от перегрузок при зарядке электромобилей

Зарядные станции для электрокаров (Wallbox) потребляют колоссальную мощность — от 7 до 22 кВт. Для них функция реле приоритета является жизненно необходимой:

---

5. Выводы и экономия ресурса сетей

Использование Яндекс Алисы в качестве цифрового реле приоритета позволяет комфортно проживать в загородном доме с выделенным лимитом мощности всего в 10–15 кВт, полностью исключая аварийные отключения и необходимость платить за дорогостоящее технологическое присоединение для увеличения мощности сети. Автоматический контроль пиковых нагрузок также защищает контакты вводного автомата от перегрева и увеличивает общий срок службы всей силовой аппаратуры в распределительном щите.
