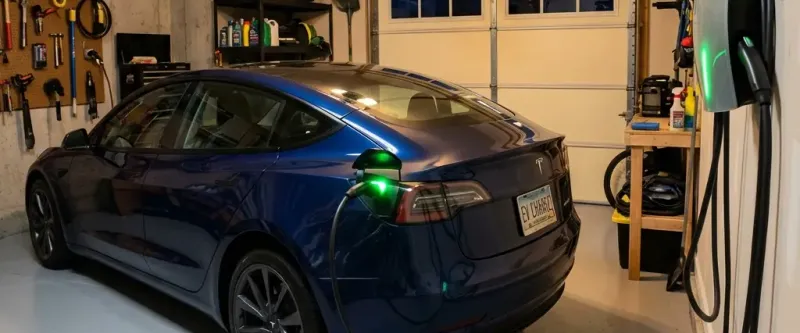

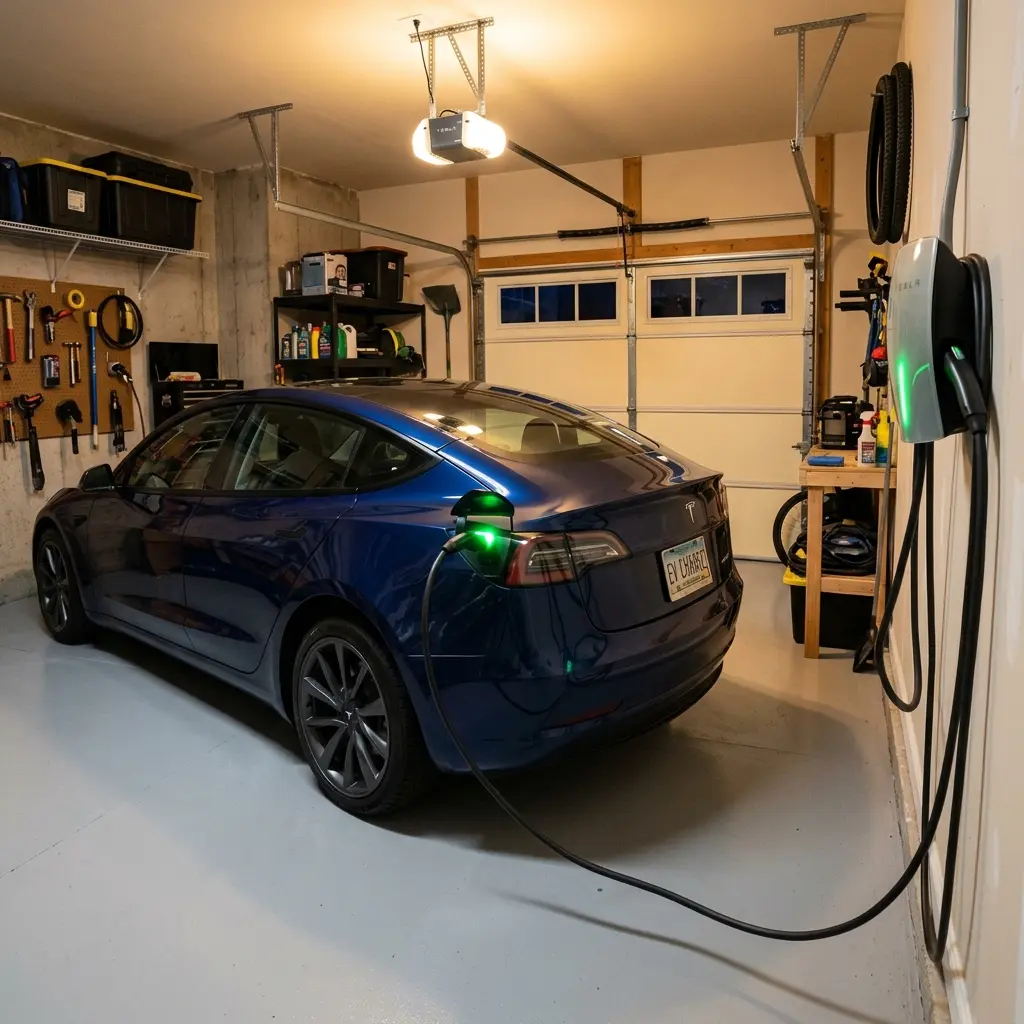

Зарядка электромобиля по ночному тарифу с Алисой: сценарии

Популяризация электромобилей (EV) ставит перед владельцами загородных домов и гаражей новую задачу — организацию эффективной и безопасной домашней зарядной инфраструктуры. Зарядка тяговой батареи емкостью от 40 до 100 кВт·ч потребляет колоссальное количество электроэнергии. Если заряжать электрокар в дневные часы по стандартным тарифам, стоимость владения машиной возрастает. Оптимизация зарядки электромобиля по ночному тарифу с помощью Яндекс Алисы позволяет автоматически запускать процесс в самые дешевые ночные часы, сберегая семейный бюджет и защищая электросеть дома от перегрузок. В этой инструкции мы разберем безопасные схемы подключения зарядных станций и настроим сценарии автоматизации.

---

1. Экономика ночной зарядки электрокара

Для владельцев частных домов с многотарифными счетчиками ночной тариф (действующий с 23:00 до 07:00) предлагает минимальную стоимость киловатт-часа.

Сравнение затрат на пробег (для батареи 80 кВт·ч):

• Дневная зарядка (по тарифу 6.80 руб / кВт·ч):
  Полная зарядка обойдется в 544 рубля. При ежедневном цикле расходы составят 16 320 рублей в месяц.
• Ночная зарядка (по тарифу 2.30 руб / кВт·ч):
  Полная зарядка обойдется всего в 184 рубля. Месячные расходы снижаются до 5 520 рублей.

---

2. Безопасная силовая схема управления зарядной станцией

Поскольку мощность бытовых зарядных станций (Wallbox) составляет от 7.4 кВт (однофазная, ток 32 Ампера) до 22 кВт (трехфазная, ток 32 Ампера на фазу), прямое управление через обычные умные розетки или реле категорически запрещено. Умные розетки рассчитаны максимум на 16 Ампер кратковременной нагрузки.

Схема с силовым контактором:

Для безопасного управления питанием станции Wallbox используется связка умного слаботочного реле Яндекса и силового модульного контактора (магнитного пускателя):

1. В электрощит монтируется контактор с номинальным током контактов 40 или 63 Ампера (например, ABB ESB или IEK).
2. Кабель питания от главного автомата заводится на входные силовые контакты контактора. С выходных контактов кабель идет к зарядной станции.
3. Управляющая катушка контактора (контакты А1 и А2, питающиеся напряжением 220 В) подключается через реле Яндекс (подробнее см. в нашем обзоре умного реле Яндекс с поддержкой протокола Zigbee).
4. При включении умного реле в приложении Алисы подается ток на катушку, контактор с громким щелчком замыкает силовые контакты, и зарядная станция получает питание.

---

3. Настройка сценариев автоматизации зарядки в «Доме с Алисой»

Сформируем логические правила, которые будут управлять процессом зарядки электрокара.

Сценарий 1: Автоматический ночной старт

• Условие (Если): Время суток — 23:05 (ежедневно).
• Действие (Тогда): Умное реле «Контактор зарядки» -> Включить.
• Результат: Ровно в 23:05 зарядная станция активируется, и электромобиль начинает потреблять дешевую ночную электроэнергию.

Сценарий 2: Отключение перед началом дорогого дневного тарифа

Чтобы гарантированно исключить потребление дорогой дневной энергии, если машина не успела зарядиться полностью:

1. Откройте приложение «Дом с Алисой» -> «Сценарии» -> «+».
2. Назовите: «Зарядка: Отключение в 06:55».
3. Условие (Если): «Время» -> 06:55 (ежедневно).
4. Действие (Тогда): Умное реле «Контактор зарядки» -> Выключить.
5. Нажмите «Сохранить».

Сценарий 3: Аварийное отключение при пожарной тревоге

Безопасность при зарядке мощных тяговых батарей в гараже — главный приоритет. При обнаружении задымления зарядка должна немедленно прекратиться:

• Автоматика безопасности:
  • Условие (Если): Датчик «Дым в гараже» -> «Обнаружен дым».
  • Действие (Тогда):
    1. Моментально выключить умное реле «Контактор зарядки».
    2. Отправить экстренное PUSH-уведомление на все телефоны членов семьи.
    3. Алиса на всех Станциях в доме кричит: «Внимание! Обнаружен дым в гараже! Зарядка автомобиля экстренно отключена!».

---

4. Контроль общей мощности дома (Сброс нагрузки)

Если выделенная мощность на дом ограничена лимитом 15 кВт, одновременное включение зарядки электромобиля (11 кВт) и отопления (6 кВт) приведет к отключению вводного автомата. Для защиты сети свяжите контактор зарядки с умным счетчиком электроэнергии на вводе:

• Правило сброса: Если суммарная мощность на вводе превышает 14.5 кВт в течение 1 минуты -> временно отключить контактор зарядки автомобиля. Восстановить зарядку, когда другие домашние приборы снизят потребление.

---

5. Выбор защитных устройств: УЗО и автоматические выключатели

Поскольку процесс зарядки электромобиля связан с высокими токами и длительной непрерывной нагрузкой, экономить на элементах защиты в электрощите гаража категорически возбраняется.

Основные требования к защитной автоматике:

1. УЗО типа B: Для зарядных станций электромобилей обычные УЗО типов AC или A не подходят. Внутренние инверторы электромобиля при неисправности могут давать утечку постоянного тока (DC), которая «ослепляет» стандартные защитные устройства, не позволяя им сработать. Установите специализированное УЗО типа B (чувствительное как к переменному, так и к постоянному току утечки) с порогом срабатывания 30 мА.
2. Автоматический выключатель: Номинал автоматического выключателя подбирается строго под сечение кабеля и мощность станции. Для станции мощностью 22 кВт требуется трехфазный автомат номиналом 40 Ампер с характеристикой отключения C (например, C40).
3. Сечение кабеля: Для однофазной зарядки мощностью 7.4 кВт используйте медный кабель сечением не менее 3 × 6 мм². Для трехфазной зарядки мощностью 11 кВт или 22 кВт необходим пятижильный кабель сечением от 5 × 6 мм² до 5 × 10 мм² в зависимости от длины трассы от щитка до гаража.

---

6. Часто задаваемые вопросы (FAQ)

1. Что делать, если машина полностью зарядилась раньше 06:55?

Ничего делать не нужно. Внутреннее зарядное устройство самого электромобиля (On-Board Charger) автоматически прекратит потребление энергии при достижении 100% уровня заряда батареи. Силовые контакты контактора останутся замкнутыми до 06:55, но ток по цепи протекать не будет.

2. Можно ли использовать Wi-Fi реле вместо Zigbee для катушки контактора?

Да, технически это возможно. Однако мы рекомендуем использовать протокол Zigbee, так как при перегрузке или сбоях домашней сети Wi-Fi реле может потерять связь с облаком и не выключить контактор вовремя, что приведет к заправке по дорогому дневному тарифу. Решения на Zigbee выполняют локальные сценарии даже без интернета.

3. Вредна ли для батареи электромобиля частая подача и снятие питания контактором?

Нет, современные электрокары отлично защищены. Перед началом заряда бортовой компьютер машины обменивается сигналами со станцией Wallbox, тестирует батарею и только потом плавно замыкает внутренние контакты. Подача силового питания на саму станцию контактором воспринимается машиной просто как «подключение кабеля к сети».

---

7. Выводы

Использование умного управления зарядкой электромобиля по ночному тарифу с Алисой — это эффективное решение для защиты электросети частного дома и снижения расходов владельца. Автоматическое включение контактора в льготные ночные часы снижает затраты на «топливо» в три раза, а интеграция датчиков безопасности обеспечивает защиту от аварийных перегрузок и пожаров.

Наряду с зарядкой электрокара, вы можете настроить автоматический запуск стиральной машины по ночному тарифу или запуск посудомойки через умную розетку для комплексного энергосбережения в доме.
