Реле Яндекс YNDX-00538: нагрузка и выбор подключения

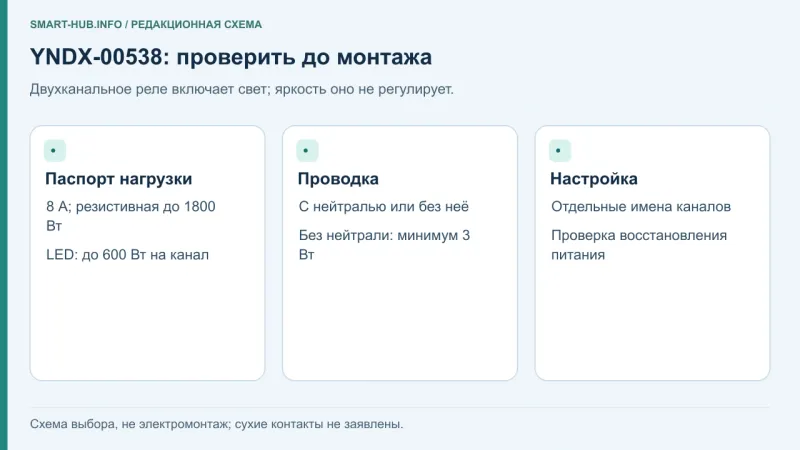

- YNDX-00538: 220–240 В, максимальный ток нагрузки 8 А, резистивная нагрузка до 1800 Вт, LED до 600 Вт на канал.
- Подключается с нейтралью и без неё; без нейтрали нужна нагрузка не менее 3 Вт, а с нейтралью рекомендуют повышенный тип питания.
- Реле только включает и выключает: яркость, цвет и температуру света не регулирует, с сенсорными выключателями не работает и Zigbee-роутером не является.
Оборудование и приложения
Реле YNDX-00538 — двухканальное Zigbee-реле на 8 А: оно включает и выключает две группы света или другие приборы до 1800 Вт, работает с обычным выключателем и подключается с нейтралью или без неё. Оно не регулирует яркость, не работает с сенсорными выключателями и не расширяет Zigbee-сеть. Разбор составлен по справке Яндекса, устройство автором не тестировалось.
Работы в щитке и коробках идут под напряжением 230 В. Яндекс требует, чтобы реле устанавливал квалифицированный специалист, а монтаж выполнялся при отключённой сети (установка).
Какую модель брать
| Параметр | YNDX-00537 | YNDX-00538 |
|---|---|---|
| Каналов | 1 | 2 |
| Размеры (Ш × В × Г) | 42 × 42 × 21 мм | 46 × 42 × 21 мм |
| Нагрузка LED | 600 Вт | 600 Вт на канал |
| Температура эксплуатации | от 0 до +35 °C | от −10 до +40 °C |
| Крепление на DIN-рейку | в комплекте не указано | есть |
| Режим «Интерлок» | нет | есть |
Остальные характеристики у моделей одинаковы (YNDX-00537, YNDX-00538).
Характеристики YNDX-00538
| Параметр | Значение |
|---|---|
| Питание | 220–240 В, 50 Гц |
| Максимальный ток нагрузки | 8 А |
| Резистивная нагрузка | до 1800 Вт |
| LED | до 600 Вт на канал |
| Минимальная нагрузка без нейтрали | 3 Вт |
| Сечение провода / длина зачистки | 2,5 мм² / 5–7 мм |
| Класс защиты / степень защиты | 2 / IP20 |
| Влажность при эксплуатации | 20–80% |
| Беспроводная связь | Zigbee 3.0, 2,44 ГГц |
| Гарантия / срок службы | 1 год / 2 года |
В справке не уточняется, к одному каналу или ко всему реле относится ток 8 А, поэтому в расчётах считайте его общим пределом. Нагрузку суммируйте по мощности подключённых приборов, а не по строке LED: пусковые токи драйверов и двигателей в характеристиках не расписаны.
Яндекс допускает подключать не только свет, но и другие приборы мощностью до 1800 Вт, например вытяжку или электромотор рулонных штор (как пользоваться). Сухие контакты в характеристиках не заявлены: по схемам на L in приходит фаза, а нагрузка подключается к L1 и L2, то есть реле коммутирует сетевое напряжение. Годится ли оно для входов, рассчитанных на «сухой контакт», справка не говорит.
Схемы и нейтраль
По справке реле подключается по одной из двух схем (установка):
| Контакт | Схема № 1 | Схема № 2 |
|---|---|---|
| N in | нейтраль (необязательно) | нейтраль (необязательно) |
| L in | приходящая фаза | приходящая фаза |
| L1 и L2 | нагрузка (по одной на канал) | нагрузка (по одной на канал) |
| Sx, S1, S2 | провода от выключателя | S1 и S2 — от выключателя, на который идёт фаза |
В схеме № 2 фаза идёт на выключатель, а его провода подключаются к S1 и S2. Схему рисуйте по руководству своей модели.
Рекомендуется подключение с нейтралью: у него нет ограничений по минимальной мощности лампочек. Без нейтрали минимальная нагрузка 3 Вт, а при отсутствии нагрузки реле без нейтрали не заработает. Обычные проходные выключатели к реле тоже подключаются, см. статью про свет из двух мест. Сенсорные выключатели реле не поддерживает.
Настройки в приложении
Откройте «Дом с Алисой», выберите реле и нажмите шестерёнку (настройки).
- Название клавиш (каналов). Для голоса задайте каждому каналу уникальное имя, например «Люстра». Не используйте названия комнат и общие слова. Название самого реле нужно только для поиска в списке.
- Тип устройства. Для команд умных лампочек выберите «Лампочка», «Лента» или другой тип освещения. Светом реле управляет только как включено/выключено.
- Вид освещения. «Основной свет» отвечает на «включи/выключи свет», «Декоративный свет» нет.
- Тип питания. По умолчанию стоит низкий (одна лампа менее 5 Вт). «Обычный» — 5–70 Вт, «Повышенный» — свыше 70 Вт, например более 10 ламп, вентиляция, шторы. Для подключения с нейтралью Яндекс рекомендует повышенный тип. Если лампа мигает или медленно реагирует, попробуйте сменить тип; мерцание после выключения возможно при повышенном типе и слабых лампах (тип питания). Для устройств без нейтрали см. также реле без нейтрали теряет связь.
- Тип внешнего выключателя. «Обычный» — клавиша с фиксацией. Для самовозвратного: «Самовозвратный» (работает как обычный) или «Беспроводной самовозвратный» (работает как кнопка со сценариями на одно, двойное и долгое нажатие).
- Поведение после отключения питания. По умолчанию реле остаётся выключенным. Можно выбрать «Сохранять предыдущее состояние», «Включится» или «Выключится» (инструкция).
Режим «Интерлок»
Блокирует одновременное включение двух каналов: при включении одного другой выключается. Яндекс приводит пример: шаровой кран с электроприводом, где один канал открывает, а другой закрывает. Режим доступен только для двухканального реле с прошивкой 14 и выше и при повышенном типе питания.
Установка и подключение к хабу
- Подготовьте хаб Яндекса с Zigbee. Подрозетник — не менее 68 × 60 мм; двухканальное реле можно поставить в щиток на DIN-рейку.
- Определите провода сети и нагрузки и подключите по схеме при выключенных автоматах.
- Лучше сначала добавить реле в умный дом, а потом завершать монтаж. Для реле без внешнего выключателя придётся зажать кнопку на корпусе.
- «+» → Устройство умного дома → Яндекс → Реле, выберите хаб. Рекомендуется, чтобы хаб был не дальше 5 метров.
- Режим подключения: зажмите кнопку реле на 5 секунд до мигания индикатора или быстро переключите внешний выключатель 14 или 7 раз (зависит от версии прошивки; пауза не более 0,5 секунды). Подключение обычно занимает до 20 секунд, поиск ограничен 45 секундами.
- Отключите питание, уложите провода, зафиксируйте реле и антенну. Антенну Яндекс рекомендует приклеить на рамку выключателя или корпус реле.
Если реле не реагирует на кнопку: проверьте схему и затяжку проводов, включены ли автоматы, есть ли свет в других комнатах; без нейтрали попробуйте более мощную лампочку. Если не подключается к хабу, временно поднесите хаб ближе (установка). Реле, которое не выключает LED-нагрузку, разбирает статья про залипание.
Как работает в сети и сценариях
Реле работает по Zigbee и может участвовать в сценариях без интернета. В списке устройств сценария показывается не «Реле», а настроенные вами клавиши (каналы). Zigbee-роутером реле Яндекса не является: выключатели и реле Яндекса не могут быть роутерами независимо от способа подключения (Zigbee).
