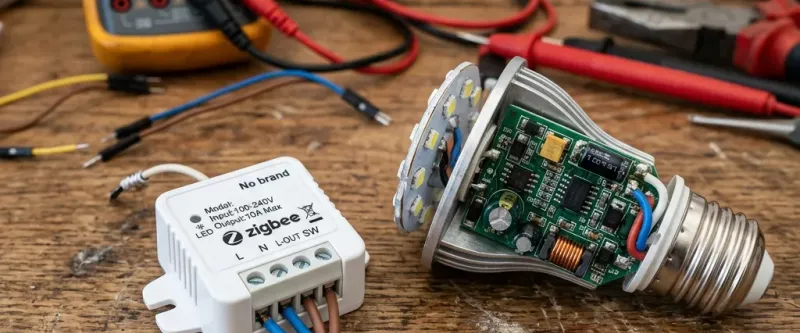

Почему залипают контакты умного реле при включении LED ламп

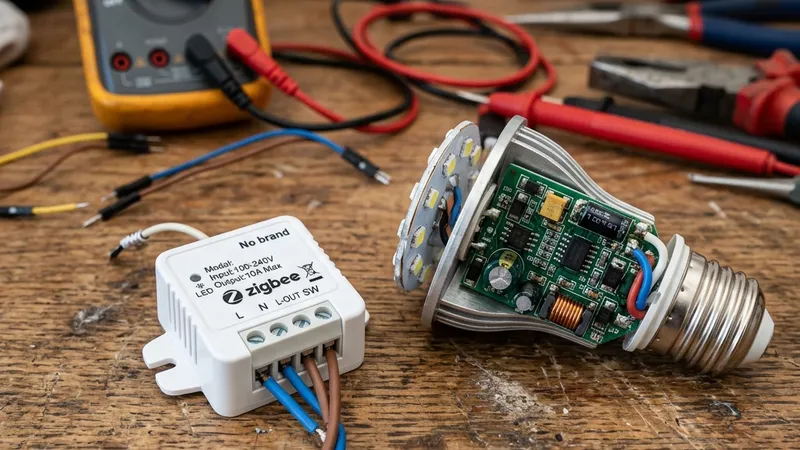

Интеграция умных реле Zigbee в существующую электрическую проводку позволяет автоматизировать традиционные светильники, люстры и группы розеток без необходимости замены ламп. Однако многие пользователи сталкиваются с неприятным явлением: после нескольких месяцев успешной работы умное реле перестает выключать свет. При этом команды в приложении Яндекс отправляются успешно, реле может издавать характерный тихий щелчок, но светодиодные лампы продолжают гореть. Причина этой проблемы кроется в физическом «залипании» (сваривании) подвижных контактов электромагнитного реле. Для предотвращения повреждения оборудования полезно ознакомиться с методами решения проблемы слабого свечения лампочки после выключения. В этой статье мы подробно разберем физику этого процесса, выясним, почему светодиодные лампы выводят из строя реле, и найдем способы защиты контактов.

Физика пускового тока светодиодных ламп

Светодиодные источники света (LED) являются чрезвычайно экономичными приборами с низким номинальным потреблением энергии. Казалось бы, если группа из десяти светодиодных ламп потребляет всего $100 ext{ Вт}$ (около $0.45 ext{ Ампера}$ при напряжении $220 ext{ В}$), то стандартное умное реле, рассчитанное на номинальный ток $10 ext{ Ампер}$ или $16 ext{ Ампер}$, должно работать с огромным запасом. Однако это предположение справедливо только для установившегося режима работы.

В момент включения светодиодной лампы происходит резкий скачок тока, называемый пусковым током (inrush current). Драйвер каждой светодиодной лампы имеет встроенный выпрямительный мост и мощный сглаживающий конденсатор, необходимый для фильтрации пульсаций света. В момент подачи напряжения разряженный конденсатор ведет себя как короткое замыкание. Сопротивление цепи в эту долю миллисекунды стремится к нулю, а сила тока ограничивается лишь внутренним сопротивлением проводки.

Пусковой ток одной качественной светодиодной лампы мощностью $10 ext{ Вт}$ может достигать $30-50 ext{ Ампер}$ в течение первых $100-300 ext{ микросекунд}$. Если в люстре установлено несколько ламп, их пусковые токи суммируются. Суммарный импульс тока при включении группы ламп может превысить $150-200 ext{ Ампер}$.

Процесс сваривания контактов реле

Электромагнитное реле внутри умного модуля состоит из катушки, подвижного якоря и медных или серебряных контактов. В момент подачи команды катушка притягивает якорь, и контакты физически сближаются. Непосредственно перед их полным соприкосновением из-за высокого напряжения возникает микроскопическая электрическая дуга.

При пусковом токе в десятки ампер температура в точке дугового разряда мгновенно поднимается до нескольких тысяч градусов. Металл контактов плавится, образуя микроскопическую каплю жидкого серебряного сплава. Когда контакты окончательно смыкаются, расплавленный металл остывает и кристаллизуется, прочно соединяя (сваривая) пластины между собой. Пружина реле не обладает достаточным усилием, чтобы разорвать это сварное соединение при последующем выключении, и контакты остаются заблокированными в замкнутом состоянии.

Методы защиты контактов умного реле

Существует несколько эффективных технических способов защитить контакты реле от разрушительного воздействия пусковых токов:

1. Установка ограничителя пускового тока (NTC-термистора)

NTC-термистор — это полупроводниковый резистор, сопротивление которого уменьшается при нагреве. Его подключают последовательно в разрыв фазного провода перед лампами. В холодном состоянии он имеет сопротивление порядка $5-10 ext{ Ом}$, что эффективно сдерживает пик пускового тока до безопасных $15-20 ext{ Ампер}$. Через долю секунды термистор нагревается от протекающего тока, его сопротивление падает почти до нуля, и он перестает влиять на работу освещения.

2. Применение модульного контактора

Для коммутации мощных групп уличного освещения, трековых светильников или больших люстр используйте промежуточный контактор. Умное реле подключается к обмотке управления контактора, потребляющей ничтожно малый ток. Вся силовая нагрузка переносится на мощные, подпружиненные контакты контактора, которые изготовлены из тугоплавких материалов и легко выдерживают пусковые токи до $100 ext{ Ампер}$ без сваривания.

3. Выбор реле с технологией Zero-Crossing

Современные премиальные умные выключатели и реле оснащаются схемой обнаружения перехода фазы через ноль. Микроконтроллер такого устройства отслеживает синусоиду переменного напряжения и замыкает контакты реле точно в тот момент, когда мгновенное напряжение в сети равно нулю. Это полностью исключает возникновение искры и электрической дуги при коммутации емкостной нагрузки.

Правильный расчет пусковых токов и применение защитных элементов сохранят работоспособность вашей системы автоматизации на долгие годы. Если после решения проблемы с реле вы заметили мерцание светодиодов, ознакомьтесь со статьей о причинах слабого свечения лампочки после выключения для комплексного устранения неисправностей цепей питания.
