Почему умная лампочка слабо светится при выключении

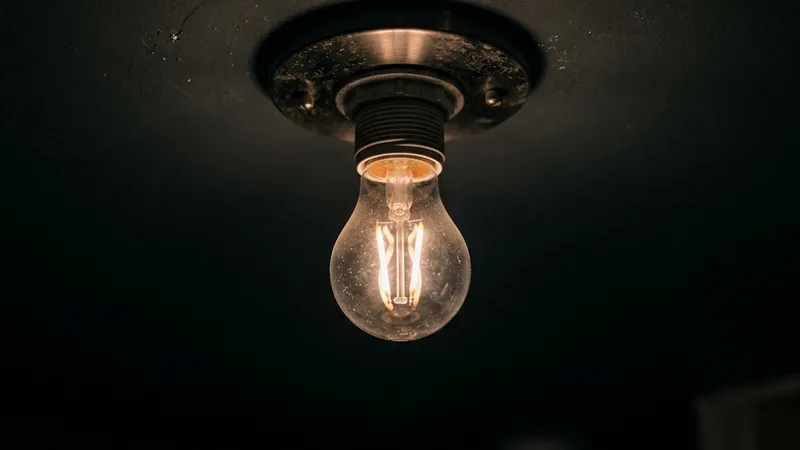

Многие пользователи умного дома сталкиваются с неприятным явлением: после выключения света в комнате светодиодные лампы продолжают слабо, но заметно светиться в темноте или периодически мерцают. Особенно это раздражает в спальнях и детских комнатах, где даже тусклый источник света мешает нормальному сну.

В этой статье мы подробно разберем физические причины этой проблемы и приведем пошаговые инструкции по ее устранению с помощью шунтирующего конденсатора и других методов. Для глубокого понимания смежных вопросов рекомендуем также ознакомиться с разбором проблем слабого свечения светодиодных ламп при выключении.

Почему светодиоды светятся при разомкнутой цепи

Светодиодные лампы принципиально отличаются от традиционных ламп накаливания. Для их работы требуется постоянный ток низкого напряжения, который вырабатывается встроенной платой управления — драйвером. Драйвер содержит сглаживающие конденсаторы, способные накапливать заряд даже от ничтожно малых токов.

Существует три основные причины возникновения паразитного напряжения в цепи выключенной лампы.

1. Использование умного выключателя без нейтрали

Это самая распространенная причина в системах умного дома. Умный выключатель, установленный вместо стандартного в подрозетник без подведенного нулевого провода, должен постоянно питать собственный радиочип (Zigbee или Wi-Fi) и датчики. Чтобы получать электроэнергию, он пропускает через себя микроток (допустимый ток утечки порядка 1–5 мА), который идет дальше по фазному проводу через спираль или драйвер лампы к нулевому проводу. Обычная лампа накаливания этот ток просто не заметит. Но в светодиодной лампе ток утечки постепенно заряжает входной конденсатор драйвера. Когда напряжение на конденсаторе достигает порога срабатывания, лампа на мгновение вспыхивает (мерцает) или начинает тускло светиться за счет постоянного протекания этого микротока.

2. Выключатели с физической подсветкой клавиш

В простых не-умных выключателях часто устанавливают неоновую лампочку или светодиод для подсветки клавиши в темноте. Эта подсветка подключается параллельно разрыву цепи. Когда клавиша выключена, ток течет через индикатор подсветки и идет на лампу. Этот ток достаточен для того, чтобы заставить чувствительный светодиодный драйвер светиться.

3. Электромагнитные наводки в проводке

Если фазный провод люстры на протяжении нескольких метров проложен в стене в одной штробе или гофре рядом с другими постоянно нагруженными силовыми кабелями, возникает эффект емкостной связи. Между параллельными проводниками наводится переменное напряжение (амплитудой до 50–150 В, но с очень малой силой тока). Этого «наведенного» напряжения хватает для слабого свечения экономичных светодиодов.

---

Способ 1. Установка шунтирующего конденсатора (шунта)

Шунтирование — самый эффективный и недорогой способ решения проблемы паразитного свечения.

Как работает шунт

Шунт представляет собой помехоподавляющий пленочный конденсатор (класса X2), который подключается параллельно патрону лампы (или всей люстры). Конденсатор переменного тока обладает емкостным сопротивлением. Для микротоков утечки он представляет собой более простой путь с низким сопротивлением, чем драйвер лампы. В результате весь паразитный ток уходит через конденсатор на ноль, не доходя до платы лампочки, и она гаснет.

Технические характеристики конденсатора:

• Тип: Класс безопасности X2 (пленочный, металлизированный, самовосстанавливающийся) или отечественный аналог К73-17.
• Емкость: От 0.1 мкФ до 0.47 мкФ (оптимально 0.22 мкФ).
• Рабочее напряжение: Не менее 275 В переменного тока (AC) или 400–600 В постоянного тока (DC).

Схема подключения шунта

Шунт устанавливается строго параллельно нагрузке (лампе), а не последовательно!

connection_points:
  - target_1: "Нейтральный провод (N) светильника"
  - target_2: "Коммутируемый фазный провод (L) от выключателя"
  - installation_place: "Подрозетник за выключателем, распределительная коробка или непосредственно клеммная колодка люстры под потолком"

При монтаже в клеммник люстры зажмите один вывод конденсатора вместе с приходящим нулем, а второй — вместе с приходящей фазой. Полярность значения не имеет.

---

Альтернативные методы устранения свечения

Если вы не хотите заниматься пайкой или монтажом конденсаторов, можно воспользоваться другими решениями:

1. Замена выключателя на модель с нейтралью: Это кардинальный и самый правильный метод. Если у вас есть возможность протянуть нулевой провод в подрозетник, сделайте это. Выключатели с нейтралью не имеют токов утечки через лампу, так как питают свою схему напрямую от L и N.
2. Использование байпаса от производителя: Крупные бренды умных домов (например, Fibaro, Aqara) выпускают фирменные готовые байпасы (готовые модули с резистором и конденсатором в защитном корпусе), которые устанавливаются по такой же схеме, как и обычный конденсатор.
3. Установка одной лампы накаливания в многорожковую люстру: Если в вашей люстре установлено три или более ламп, замените одну из них на обычную галогенную или лампу накаливания минимальной мощности (15–25 Вт). Спираль этой лампы замкнет паразитный ток на себя, и остальные светодиодные лампы перестанут мерцать. Однако это нарушит эстетику и снизит энергоэффективность.

Почему качество ламп имеет значение

Стоит отметить, что дешевые светодиодные лампы безымянных брендов страдают от паразитного свечения гораздо чаще. В их драйверах используются самые примитивные электрические схемы без встроенной защиты от помех и без разрядных резисторов. Качественные лампы от известных производителей (таких как Philips, Osram или Gauss) часто уже на заводе оснащаются внутренними резисторами параллельно входу драйвера (так называемыми «бледдерами»), которые автоматически гасят небольшие токи утечки, предотвращая мерцание.

Проводя любые работы по монтажу шунта или замене выключателей, обязательно полностью обесточивайте линию освещения на вводном щитке квартиры и проверяйте отсутствие напряжения индикаторной отверткой.
