Фантомные срабатывания датчика

Ложные срабатывания (фантомные триггеры) датчиков движения — одна из самых раздражающих проблем в умном доме. Она приводит к тому, что посреди ночи в коридоре загорается свет, или система безопасности рассылает тревожные уведомления о «вторжении» в пустую квартиру. Если ложные срабатывания происходят слишком часто, это приводит к повышенной активности устройства и быстрому разряду элемента питания. Обязательно прочитайте статью о том, как бороться с быстрой разрядкой батарейки в датчике движения, чтобы предотвратить его преждевременный выход из строя.

В этой статье мы подробно разберем физику работы пассивных инфракрасных датчиков (PIR), технические причины фантомных сработок и методы борьбы с ними.

Физика работы PIR-датчика движения

Большинство бытовых датчиков движения (Aqara, Sonoff, Tuya, Яндекс) являются пассивными инфракрасными датчиками (PIR — Passive Infrared). Они ничего не излучают в пространство, а лишь регистрируют инфракрасное (тепловое) излучение от окружающих предметов.

Устройство датчика состоит из двух основных элементов:

1. Пироэлектрический сенсор: кремниевая пластина с напылением, которая генерирует электрический заряд при изменении интенсивности ИК-излучения. Сенсор обычно разделен на две противоположные ячейки (слоты).
2. Линза Френеля: пластиковый купол с множеством маленьких изогнутых линз (сегментов). Она фокусирует тепловое излучение из разных углов комнаты на пироэлектрический элемент, разбивая единое пространство на чередующиеся зоны «видимости» и «слепых зон».

Когда человек проходит мимо датчика, его тепловое излучение фокусируется линзой сначала на одну половинку пироэлемента, затем на другую. Разница потенциалов между ячейками преобразуется в электрический сигнал движения.

Причины ложных (фантомных) срабатываний

Поскольку датчик реагирует не на силуэты людей, а на динамическое изменение распределения температур, фантомные срабатывания могут быть вызваны следующими факторами:

1. Конвекционные потоки теплого воздуха

Когда включается кондиционер, радиатор отопления или теплый пол, теплый воздух начинает подниматься вверх, вытесняя холодный. Это создает движущуюся границу раздела сред с разной температурой (тепловой фронт). Линза Френеля проецирует это движение на пироэлемент, и датчик фиксирует его как идущего человека.

2. Прямые солнечные лучи и световые блики

Солнечный луч, пробивающийся сквозь шторы, может быстро нагреть участок пола или стены в зоне видимости датчика. Если солнце закрывает быстро плывущее облако, температура нагретого участка мгновенно падает. Для PIR-датчика это выглядит как появление и исчезновение теплового объекта.

3. Насекомые и домашние животные

Паук, ползущий непосредственно по пластиковому куполу датчика, перекрывает значительную часть зоны фокусировки линзы. Из-за близости к сенсору даже маленькое холодное насекомое создает мощный сдвиг ИК-потока, вызывая сработку. Животные (кошки, собаки) излучают тепло так же, как люди, поэтому стандартные датчики без функции «Pet Immunity» будут реагировать на них на полу.

4. Электромагнитные наводки и пульсация питания

Дешевые Zigbee-датчики чувствительны к электромагнитному шуму. Если датчик закреплен рядом с мощным роутером Wi-Fi, микроволновой печью или некачественным светодиодным драйвером, ВЧ-помехи могут наводиться на чувствительный аналоговый тракт пироэлемента, вызывая ложные электрические импульсы.

5. Сетевой шум и интерференция Zigbee

При низком уровне сигнала LQI датчик движения пытается отправить сообщение о фиксации движения, но пакет теряется в зашумленном Wi-Fi эфире. Датчик начинает агрессивно повторять отправку фреймов, повышая энергопотребление. Из-за задержек в очередях ретрансляторов пакет о фиксации движения может прийти на хаб Яндекса с опозданием в несколько секунд, когда физическое движение уже прекратилось. Для хаба это выглядит как спонтанное ложное срабатывание в пустой комнате.

Альтернатива PIR-сенсорам: микроволновые радары (mmWave)

При невозможности устранить тепловые ложные срабатывания пользователи часто переходят на датчики присутствия нового поколения, например, работающие по технологии mmWave (микроволновый радар) на частотах 24 ГГц или 60 ГГц (такие как Aqara FP2).

• Как они работают: Радар излучает высокочастотные радиоволны и анализирует отраженный сигнал. Он способен детектировать микроперемещения (например, движение грудной клетки человека при дыхании), что решает проблему отключения света, когда человек сидит неподвижно.
• Новые типы ложных срабатываний: Хотя радары не чувствительны к сквознякам и радиаторам отопления, они имеют другие источники помех. Радиоволны проникают сквозь тонкие перегородки (гипсокартон, стекло). Радар может зафиксировать движение человека в соседней комнате или на улице за окном. Кроме того, вода является отличным отражателем радиоволн, поэтому движение воды в пластиковых трубах канализации или колыхание комнатных растений от кондиционера также будут вызывать ложные тревоги присутствия.

Методы борьбы с фантомными сработками

Физическая маскировка зон

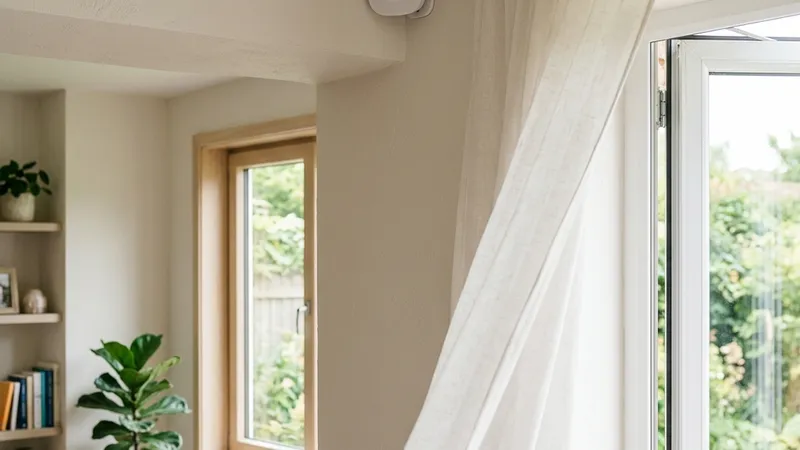

Если вы обнаружили, что датчик реагирует на шторы от сквозняка или радиатор:

1. Аккуратно наклейте кусочек матовой изоленты на тот сегмент линзы Френеля, который «смотрит» в сторону источника помех.
2. Это создаст постоянную слепую зону для датчика в выбранном направлении, сохранив чувствительность в остальных зонах комнаты.

Настройка чувствительности и таймаутов в Zigbee2MQTT

Если датчик подключен к Home Assistant через Zigbee2MQTT, откройте вкладку «Settings (Specific)» устройства и измените параметры:

devices:
  '0x00158d0002b5a1c3':
    friendly_name: 'Датчик движения коридор'
    occupancy_timeout: 90
    no_occupancy_since:
      - 30
      - 60
      - 90

Увеличение occupancy_timeout снизит частоту отправки отчетов «движения нет», сглаживая кратковременные колебания эфира.

Программное дебаунсинг-фильтрование в Home Assistant

Чтобы отсечь сверхкороткие ложные импульсы от наводок питания или пыли, настройте шаблонный бинарный сенсор с задержкой включения (delay_on) в configuration.yaml:

binary_sensor:
  - platform: template
    sensors:
      reliable_corridor_motion:
        friendly_name: "Надежное движение коридор"
        device_class: motion
        value_template: >-
          {{ is_state('binary_sensor.corridor_motion_occupancy', 'on') }}
        delay_on:
          seconds: 2
        delay_off:
          seconds: 30

С такой конфигурацией виртуальный датчик перейдет в состояние «Движение обнаружено» только в том случае, если физический датчик будет удерживать состояние «on» непрерывно в течение 2 секунд. Короткие одиночные сработки длительностью в доли секунды будут проигнорированы.

Чтобы избавиться от ложных срабатываний в доме с питомцами, прочитайте, защите от сработок на животных.
