Автоматическая вытяжка в ванной по датчику влажности

Высокая влажность в ванной комнате после принятия горячего душа или гидромассажной ванны — это не просто временное эстетическое неудобство в виде запотевшего зеркала и мокрых полотенец. При регулярном застое влажного воздуха избыток влаги глубоко проникает в пористые строительные материалы, разрушает структуру гипсокартона, вызывает вспучивание мебели из ЛДСП и провоцирует стремительное разрастание колоний черной плесени (Aspergillus niger) в межплиточных швах и под натяжным потолком. Споры плесени токсичны и являются сильнейшим бытовым аллергеном.

Традиционное решение — подключение вытяжного вентилятора параллельно клавише включения основного освещения — на практике оказывается крайне неэффективным. При коротких визитах (например, помыть руки или почистить зубы) вентилятор шумит попусту и выдувает нагретый воздух. А после горячего душа человек гасит свет и выходит из ванной, вентилятор сразу обесточивается, и влажный пар часами конденсируется на холодных поверхностях.

Идеальный инженерный подход — полностью автономное управление вентиляцией на базе беспроводного датчика влажности Zigbee и умного реле, управляемого через экосистему Алисы или локальный контроллер Home Assistant.

---

Физика микроклимата: относительная влажность, точка росы и динамический скачок

Большинство базовых сценариев используют простейшую логику: «ЕСЛИ влажность $> 70%$, ТО включить вытяжку; ЕСЛИ влажность $< 55%$, ТО выключить». Однако в реальных условиях жесткие пороги часто приводят к системным отказам из-за сезонных колебаний микроклимата:

• Зимой (в отопительный сезон): относительная влажность комнатного воздуха падает до критических 20–25%. Даже при обильном выделении пара от горячего душа датчик может зафиксировать подъем лишь до 55–60%, и автоматика с порогом 70% просто не сработает.
• Летом (в дождливую погоду): естественная влажность уличного и квартирного воздуха может стабильно держаться на уровне 68–75% на протяжении недель. В этом случае вытяжка с жестким порогом 65% будет работать непрерывно 24 часа в сутки, перегревая двигатель и расходуя электроэнергию.

Расчет точки росы (Формула Магнуса)

Выпадение конденсата на кафеле и зеркалах определяется не абсолютной влажностью, а точкой росы ($T_{dp}$) — температурой, до которой должен остыть воздух при данном давлении, чтобы содержащийся в нем водяной пар достиг насыщения.

Для практических расчетов в автоматизации применяется аппроксимированная формула Магнуса: $$T_{dp} = \frac{b \cdot \alpha(T, RH)}{a - \alpha(T, RH)}$$ где: $$\alpha(T, RH) = \frac{a \cdot T}{b + T} + \ln\left(\frac{RH}{100}\right)$$

• $T$ — температура воздуха в ванной в °C;
• $RH$ — относительная влажность в процентах (0–100);
• Коэффициенты для положительных температур: $a = 17.27$, $b = 237.7°C$.

Если температура поверхности кафеля или зеркала оказывается ниже расчетной температуры $T_{dp}$, влага неминуемо оседает в виде капель.

Триггер по первой производной $\frac{d(RH)}{dt}$

Наиболее надежный метод детекции водных процедур — отслеживание скорости нарастания влажности (первой производной по времени). Включение душа вызывает взрывной скачок влажности: градиент $\frac{d(RH)}{dt}$ превышает $+3\dots5%$ в минуту, тогда как естественные погодные изменения происходят плавно (не более $0.5\dots1%$ в час).

---

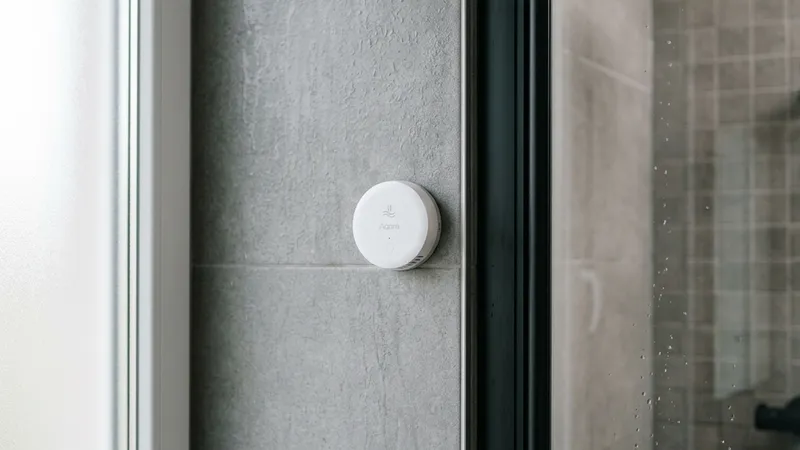

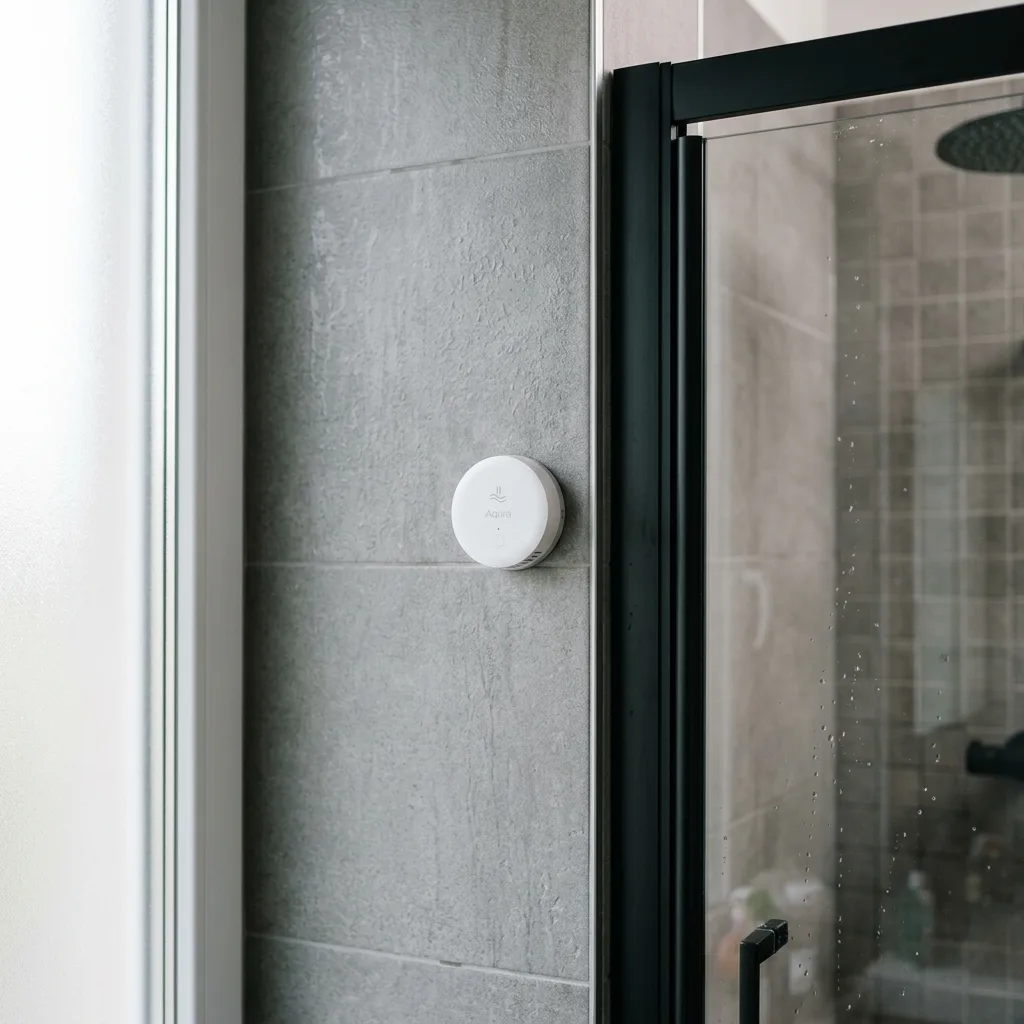

Правильный выбор мест для монтажа датчиков

Корректное расположение датчика влажности критически важно для исключения ложных тревог и запаздывания:

1. Высота установки: Закрепите датчик на стене на высоте 1.5–1.7 метра от уровня чистового пола. Нагретый влажный воздух обладает меньшей плотностью и конвективно устремляется к потолку. Установка датчика на уровне плинтуса вызовет запаздывание срабатывания на 3–5 минут.
2. Зона прямого разбрызгивания (Зона 0 и 1): Категорически запрещено монтировать датчик непосредственно внутри душевого уголка или над чашей ванны. Капли воды, попав на защитную мембрану емкостного сенсора, заблокируют испарение, и прибор будет передавать показания $99.9%$ на протяжении нескольких суток, пока сенсорный кристалл не просохнет.
3. Аэродинамическая тень и сквозняки: Не размещайте сенсор вплотную к вентиляционной решетке или у щели входной двери. В этих зонах приток свежего сухого воздуха искажает реальную картину влажности в объеме помещения. Оптимальное место — глухая стена в 1–1.5 метрах от душевой шторки на уровне глаз.

---

Частота дискретизации Zigbee-сенсоров и выбор оборудования

Для динамического контроля вытяжки подходят не все датчики климата:

• Датчики Aqara (WSDCGQ11LM / TVOC): Отличаются адаптивным алгоритмом репорта. При стабильном микроклимате отправляют пакет раз в 50–60 минут, но при резком градиенте температуры ($> 0.5°C$) или влажности ($> 3%$) мгновенно выходят из спящего режима и транслируют телеметрию без задержек. Идеальны для вентиляции.
• Датчики Яндекса: Обеспечивают стабильную связь по протоколу Zigbee, отчет формируется при скачке влажности на $5%$, чего вполне достаточно для базовых сценариев с Алисой.
• Датчики Tuya на протоколах Wi-Fi и Bluetooth: Многие бюджетные модели опрашивают окружающую среду строго по фиксированному таймеру (раз в 5, 10 или 15 минут) ради экономии элементов питания. Для вытяжки они непригодны: к моменту отправки отчета ванная комната уже будет полностью залита конденсатом.

Подробное аппаратное тестирование датчиков приведено в нашем материале: сравнение датчиков климата Aqara, Tuya и Яндекса.

---

Схемотехника подключения реле: защита от индуктивной нагрузки

Электродвигатель вытяжного вентилятора представляет собой классическую индуктивную нагрузку. В момент размыкания механических контактов реле возникает явление самоиндукции: $$\mathcal{E}_{L} = -L \frac{dI}{dt}$$ Высоковольтный импульс напряжения (до 600–1000 В) порождает микродугу между контактами реле. Со временем это приводит к свариванию контактных пластин (контакты «залипают», и вентилятор невозможно выключить) либо к зависанию встроенного микроконтроллера реле из-за электромагнитной помехи.

Если вентилятор подключается в подрозетник без нулевого провода, используйте реле без нейтрали только в комплекте с комплектным байпасом, иначе через обмотку мотора в дежурном режиме будет протекать паразитный ток утечки, вызывающий тихое гудение статора.

---

Готовая автоматизация в Home Assistant с защитным таймером (Watchdog)

В профессиональной системе автоматизации Home Assistant логику вытяжки можно реализовать на базе сенсора производной derivative и защитного таймера:

Шаг 1. Создание сенсора градиента в configuration.yaml

sensor:
  - platform: derivative
    source: sensor.bathroom_humidity
    name: "Bathroom Humidity Rate of Change"
    round: 1
    unit_time: min
    time_window: "00:03:00"

Шаг 2. Автоматизация с защитой от бесконечной работы

alias: "Ванная: Умная вытяжка по динамике влажности и Watchdog"
description: "Запуск при резком скачке влажности и автоотключение при нормализации с лимитом 30 минут"
trigger:
  # Триггер 1: Резкий взлет влажности (душ включен)
  - platform: numeric_state
    entity_id: sensor.bathroom_humidity_rate_of_change
    above: 3.0
    id: rapid_rise
  # Триггер 2: Влажность превысила абсолютный критический порог
  - platform: numeric_state
    entity_id: sensor.bathroom_humidity
    above: 75
    id: absolute_high
  # Триггер 3: Влажность вернулась в норму
  - platform: numeric_state
    entity_id: sensor.bathroom_humidity
    below: 58
    for:
      minutes: 2
    id: normalized
condition: []
action:
  - choose:
      - conditions:
          - condition: or
            conditions:
              - condition: trigger
                id: rapid_rise
              - condition: trigger
                id: absolute_high
        sequence:
          - service: switch.turn_on
            target:
              entity_id: switch.bathroom_fan_relay
      - conditions:
          - condition: trigger
            id: normalized
        sequence:
          - service: switch.turn_off
            target:
              entity_id: switch.bathroom_fan_relay
# Защитный лимит: принудительно отключить вытяжку через 30 минут,
# даже если датчик заклинило или пропала связь
mode: restart
max_exceeded: silent

---

Настройка в приложении «Дом с Алисой»

Если вы используете исключительно Яндекс Станцию с Zigbee без отдельного сервера Home Assistant, настройте два независимых сценария:

Сценарий 1: «Ванная: Вытяжка СТАРТ»

1. Откройте приложение «Дом с Алисой» ➡️ «Сценарии» ➡️ «+».
2. Условие (ЕСЛИ): Датчик влажности ➡️ «Влажность повысилась до 70%».
3. Действие (ТОГДА): Реле вытяжки ➡️ «Включить».

Сценарий 2: «Ванная: Вытяжка СТОП»

1. Условие (ЕСЛИ): Датчик влажности ➡️ «Влажность опустилась до 55%».
2. Действие (ТОГДА): Реле вытяжки ➡️ «Выключить».

---

Связка с другими сценариями умного дома

Для максимального комфорта вентиляцию рекомендуется объединять с другими климатическими узлами:

• Продублируйте автоматику классическим сценарием задержки выключения вытяжки по таймеру при выключении света.
• Настройте синхронизацию с электрическим полотенцесушителем по инструкции расписание и сценарии для полотенцесушителя, чтобы во время продувки полотенцесушитель подогревал воздух и ускорял высыхание плитки.
• Для ручной паузы (например, при приеме расслабляющей ароматической ванны) используйте беспроводную кнопку, как описано в гайде по настройке трех сценариев на одну беспроводную кнопку.
• Для поддержания стабильной температуры в загородных домах ознакомьтесь с предотвращением замерзания дома и дачи.
• При пропадании сигналов датчиков проверьте эфир на наличие помех по статье борьба с радиопомехами 2.4 ГГц.

---

Часто задаваемые вопросы (FAQ)

Почему вытяжка не включается сразу при включении душа?

Датчик влажности измеряет влажность воздуха вокруг своего корпуса. До тех пор, пока конвективный поток горячего пара от душевой лейки не достигнет точки монтажа сенсора, проходит от 40 до 90 секунд. Это нормальная физическая задержка распространения газов.

Нужен ли обратный клапан на вентиляторе?

Обязательно. При выключенном вентиляторе обратный клапан типа «бабочка» предотвращает перетекание запахов, табачного дыма и холодного воздуха из общедомового вентиляционного стояка обратно в вашу ванную комнату.

Как обеспечить приток воздуха?

Вытяжной вентилятор не может удалить воздух из герметичного помещения. Под полотном двери в ванную комнату обязательно должен оставаться вентиляционный зазор высотой не менее 1.5–2 см, либо в нижнюю часть дверного полотна врезается переточная декоративная решетка.
