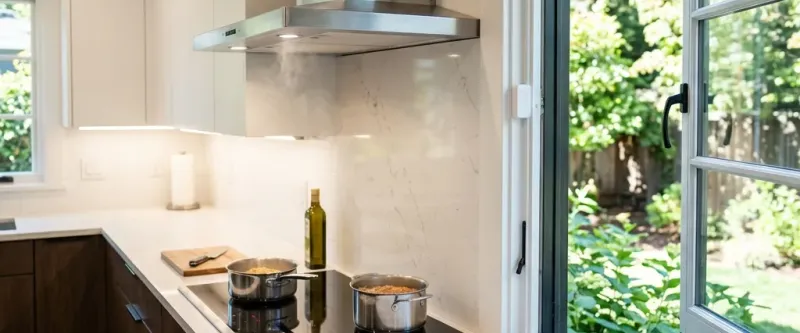

Автоматизация кухонной вытяжки в Доме с Алисой

Кухонная вытяжка эффективно удаляет запахи еды и продукты горения газа только тогда, когда она включается вовремя и работает в правильных аэродинамических условиях. Многие пользователи забывают запустить вентиляцию в начале готовки, из-за чего запахи успевают пропитать кухонную мебель и домашний текстиль.

Интеграция вытяжки в экосистему умного дома Яндекс позволяет автоматизировать прибор, связав его с запуском плиты и датчиками притока воздуха.

Физика вентиляции: проблема вакуума и обратной тяги

Кухонная вытяжка средней мощности способна прокачивать через себя от 300 до 600 кубических метров воздуха в час. В современных квартирах с герметичными пластиковыми окнами и плотными уплотнителями входных дверей при закрытых створках вытяжке физически негде брать воздух для выброса в шахту. Это приводит к двум серьезным техническим проблемам:

1. Падение эффективности до нуля: Лопасти вентилятора вращаются в разреженном воздухе, двигатель сильно гудит и перегревается, но реального воздухообмена не происходит — запахи остаются на кухне.
2. Эффект обратной тяги: Мощный вентилятор создает в квартире вакуум, который начинает компенсироваться притоком воздуха из других вентиляционных каналов — из санузла или ванной комнаты. В результате вытяжка начинает затягивать в квартиру грязный воздух с запахами канализации или соседского сигаретного дыма из общедомового стояка.

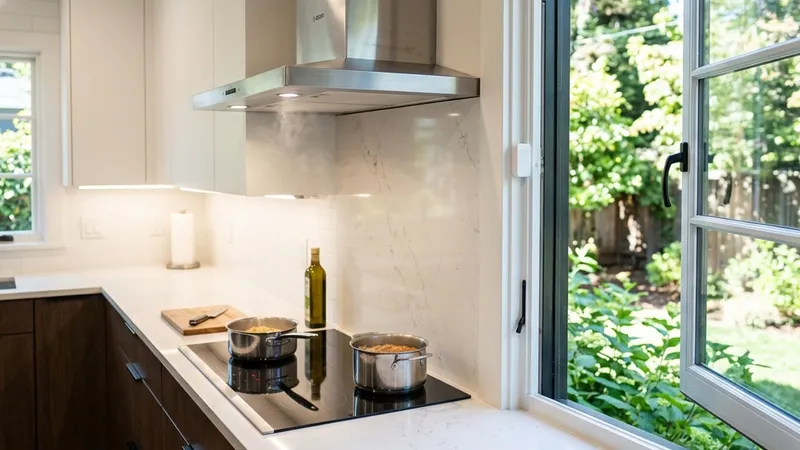

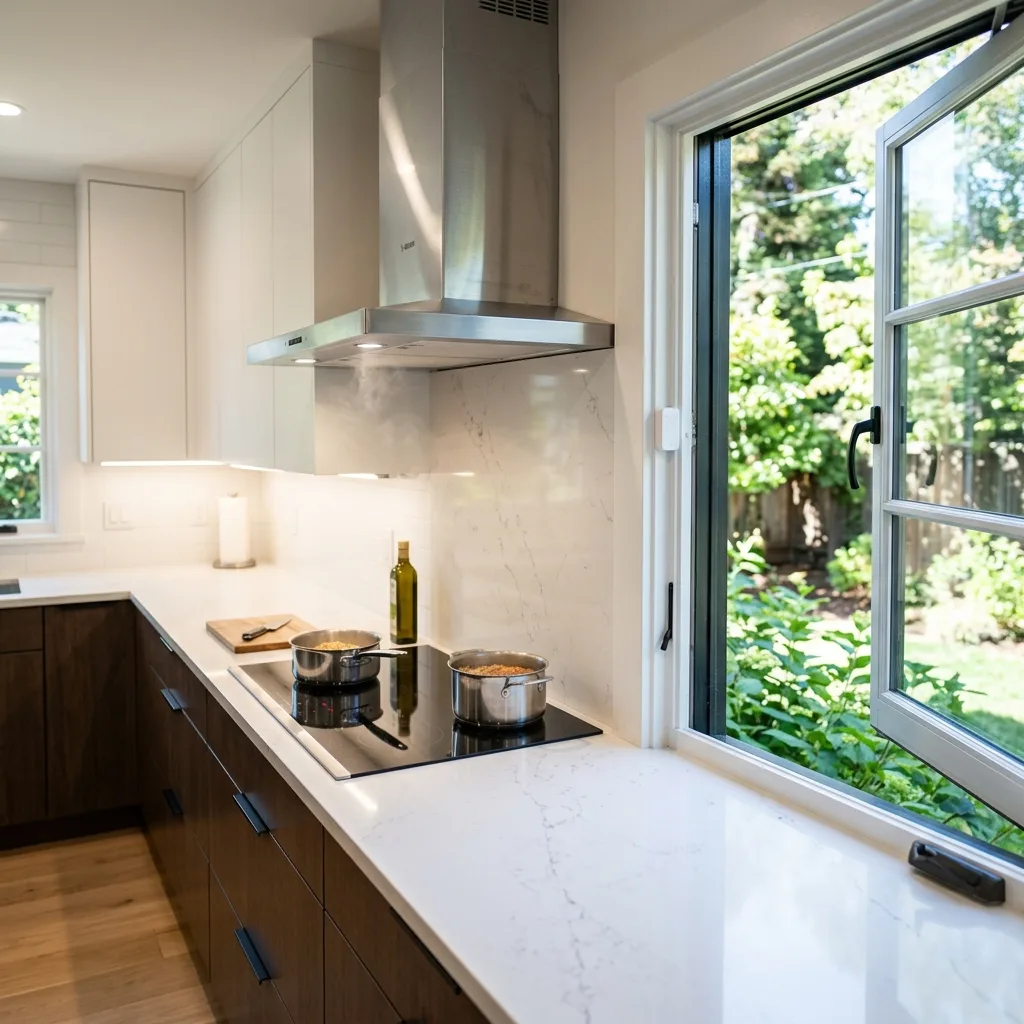

Золотое правило автоматизации: Вытяжка должна включаться только при обеспечении притока свежего воздуха. Для этого на кухонное окно устанавливается датчик открытия. Если плита запущена, а окно закрыто, сценарий блокирует включение вентилятора, а Яндекс Станция выдает голосовое предупреждение о необходимости приоткрыть створку окна.

Безопасные схемы управления двигателем вытяжки

Попытка реализовать переключение скоростей купольной вытяжки с помощью многоканального умного реле таит в себе опасность. Двигатель вытяжки имеет несколько обмоток статора (по одной на каждую скорость). Если в сценариях Яндекса произойдет сбой (или пользователь случайно нажмет кнопки включения каналов одновременно в приложении), фаза напряжения пойдет на две обмотки сразу. Это вызовет межобмоточное короткое замыкание, и мотор вытяжки мгновенно сгорит.

Безопасные варианты подключения:

• Простая схема (рекомендуемая): Подключите умное одноканальное реле (например, Aqara Single Switch Module T1) в подрозетник или под купол вытяжки в разрыв фазного провода питания (L). На самой вытяжке зафиксируйте в нажатом положении кнопку средней (второй) скорости. Управление будет осуществляться по принципу Вкл/Выкл.
• Схема с перекидным контактом (для двух скоростей): Используйте двухканальное реле с сухими контактами. Подключите первый канал на подачу общего питания, а второй канал используйте как переключатель (фаза подается на общий контакт реле 2, а выходы NC и NO подключаются к 1-й и 2-й обмоткам соответственно). При такой схеме физически невозможно подать напряжение на обе обмотки сразу.

Лайфхаки для детекции процесса готовки

Главная сложность автоматизации — понять, когда пользователь начал готовить. Датчики температуры или качества воздуха над плитой быстро выходят из строя, покрываясь слоем жира и копоти.

Две надежные альтернативы:

1. Геркон на ручке управления плитой: Магнит от компактного датчика Aqara клеится на внутреннюю часть поворотной ручки плиты (или духового шкафа), а сам датчик — на панель под ручкой. При повороте ручки для включения конфорки цепь размыкается, и сценарий мгновенно запускает вентиляцию.
2. Мониторинг мощности (для электроплит): Если варочная панель электрическая, ее подключают через трехфазный измеритель мощности в щитке или духовку через умную розетку 16А. Рост энергопотребления выше 300 Вт сигнализирует о начале кулинарного процесса.

Если после монтажа реле под вытяжку ее встроенные светодиодные лампы начали мерцать в выключенном состоянии, изучите наше руководство по устранению пульсации ламп. Для поддержания здорового микроклимата во всей квартире объедините кухонные сценарии с автоматической приточной вентиляцией по CO2 и контролируйте стабильность связи датчиков с помощью инструкции по диагностике отвалов Zigbee-устройств. При возвращении домой с продуктами также полезно настроить автоматический приветственный сценарий Алисы на входе.
