Почему мерцают лампы с выключателем без нейтрали

Многие пользователи при создании умного дома сталкиваются с неприятным явлением: после замены обычного клавишного выключателя на умный беспроводной выключатель без нейтрали (No Neutral) подключенные светодиодные лампы начинают ритмично вспыхивать или тускло светиться в темноте, даже когда свет официально выключен. Это не является браком самого выключателя или ламп. Это прямое следствие физических ограничений двухпроводной схемы питания электроники.

Для решения данной проблемы применяется специальное шунтирующее устройство — конденсатор (байпас). Чтобы правильно устранить неисправность, необходимо детально разобрать природу этого процесса, грамотно выбрать компоненты для модернизации и настроить систему мониторинга.

Причины возникновения мерцания и цикличной перезагрузки

Умный выключатель, работающий по протоколу Zigbee или Wi-Fi, является полноценным микрокомпьютером с радиомодулем. Ему требуется непрерывное электропитание для поддержания связи с шлюзом. В стандартном подрозетнике старых квартир присутствует только один фазный провод, идущий в разрыв цепи. Нулевой провод проложен напрямую к люстре.

Поскольку у выключателя нет собственного подключения к нулю, он вынужден задействовать подключенную лампу в качестве проводника для завершения электрической цепи. В выключенном состоянии выключатель пропускает сквозь цепь мизерный паразитный ток утечки (около 1.5–3 мА).

Этого тока недостаточно для нагрева спирали старой лампа накаливания, но современные светодиодные лампы устроены иначе. Внутри них находится плата драйвера с выпрямительным диодным мостом и накопительным конденсатором. Паразитный ток медленно, но верно заряжает этот конденсатор. Когда напряжение на нем достигает критического уровня запуска управляющей микросхемы драйвера, лампа на долю секунды вспыхивает. После вспышки накопленный заряд мгновенно расходуется, лампа гаснет, и цикл заряда начинается заново.

Если же дежурный ток слишком мал, выключатель сам может начать циклически перезагружаться и терять сеть Zigbee. Это происходит, если суммарное сопротивление ламп слишком велико или нагрузка чересчур мала (менее 5 Вт). В результате микросхема выключателя страдает от нехватки энергии для удержания реле.

Подбор и монтаж шунтирующего конденсатора

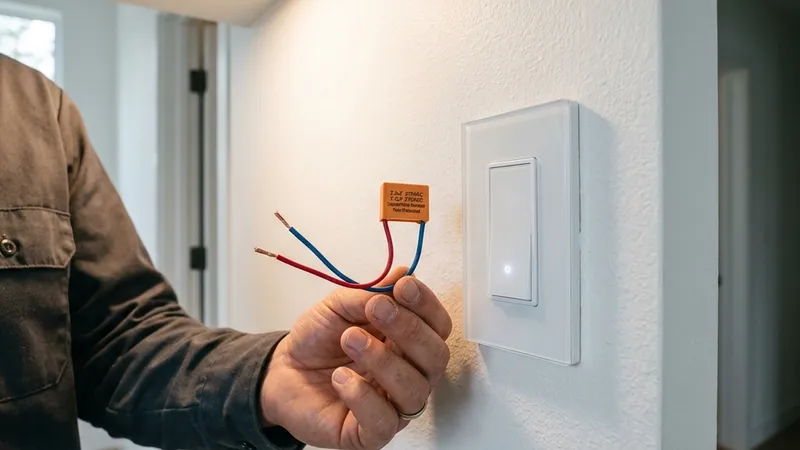

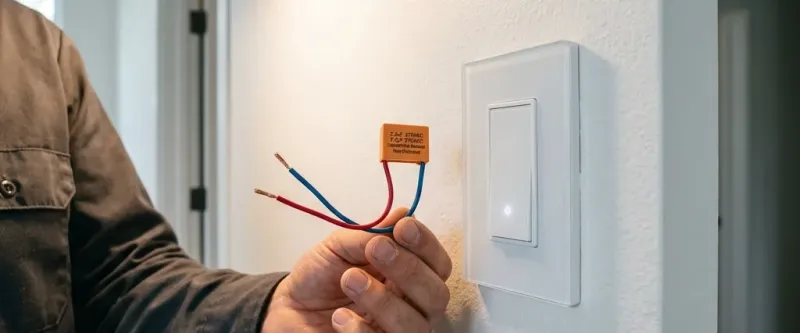

Для отсечения паразитного тока параллельно светодиодной лампе монтируют шунт (конденсатор). Он выполняет роль байпаса: переменный ток утечки идет по пути наименьшего сопротивления через конденсатор, минуя чувствительный драйвер лампы.

При выборе конденсатора придерживайтесь следующих критериев:

1. Тип конденсатора: Используйте только неполярные металлопленочные конденсаторы класса безопасности X2 (помехоподавляющие) или качественные пленочные типа CBB22/CBB21. Они обладают свойством самовосстановления при диэлектрическом пробое и не воспламеняются при перегрузках. Обычная дисковая керамика здесь категорически запрещена, так как при коротком замыкании она может взорваться и вызвать пожар.
2. Емкость: Стандартный номинал составляет 0.22 мкФ. Если мощность ламп критически мала (например, одна декоративная филаментная лампа на 3 Вт), емкость можно увеличить до 0.47 мкФ, что снизит реактивное сопротивление шунта и надежнее отведет ток от лампы.
3. Напряжение: Рабочее напряжение должно быть не менее 400 В постоянного тока (или 275 В переменного тока класса X2).

Монтаж производится исключительно параллельно первой лампе в группе освещения. Подключать конденсатор в подрозетник за выключателем бесполезно и опасно, так как там отсутствует нулевой провод. Подробные физические схемы и тонкости подключения таких устройств вы можете найти в базовой статье про подключение умного выключателя без нуля.

Автоматизация мониторинга состояния выключателя

Когда нагрузка на линии находится на пределе, выключатель может периодически отваливаться от сети Zigbee. Чтобы вовремя узнать о проблемах с питанием и предотвратить сбои в автоматизациях, настройте в Home Assistant оповещение, которое сработает, если устройство перейдет в режим офлайна.

Пример YAML-кода для отслеживания доступности умного выключателя:

alias: "Мониторинг: Проверка доступности выключателя"
description: "Оповещение администратора при потере связи с выключателем без нейтрали"
trigger:
  - platform: state
    entity_id: switch.bedroom_switch_no_neutral
    to: "unavailable"
    for:
      minutes: 10
condition: []
action:
  - service: notify.persistent_notification
    data:
      title: "Внимание: Офлайн устройство"
      message: "Выключатель в спальне недоступен более 10 минут. Возможно, поврежден шунт или снизилась нагрузка."
mode: single

Данная автоматизация отслеживает статус выключателя. Если из-за просадки напряжения или утечки тока микросхема зависает и устройство пропадает из сети на 10 минут, система создаст уведомление в панели управления. Администратор сможет своевременно принять меры по замене ламп на более мощные.

Возможные проблемы после установки шунта и подбор качественных ламп

Иногда даже после корректной установки качественного конденсатора лампы продолжают слабо светиться в темноте. Это указывает на электромагнитные наводки в проводке, когда фазный и нулевой провода проложены в одной штробе на большом протяжении и работают как паразитный трансформатор. В такой ситуации может потребоваться установка более мощного активного байпаса (например, Fibaro Bypass 2) или замена светодиодных ламп на модели от проверенных брендов с качественными IC-драйверами, имеющими встроенную защиту от импульсных помех и сглаживающие фильтры.

Кроме того, при покупке новых ламп обращайте внимание на параметры пульсации и коэффициент мощности (PF). Лампы с линейным (RC) драйвером всегда будут мигать без нейтрали. Выбирайте лампы, у которых прямо заявлен широкий диапазон рабочих напряжений (например, 170–265 В). Это косвенно подтверждает наличие полноценного импульсного стабилизатора (IC driver), который гораздо устойчивее к паразитным токам и наводкам в домашней электросети.
