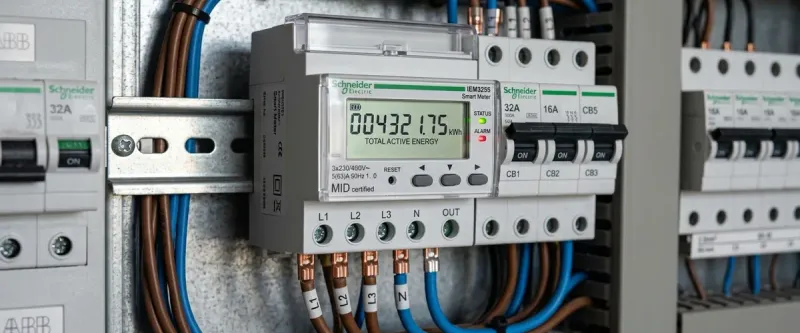

Умный счетчик на DIN-рейку с Алисой: учет электроэнергии и тарифов

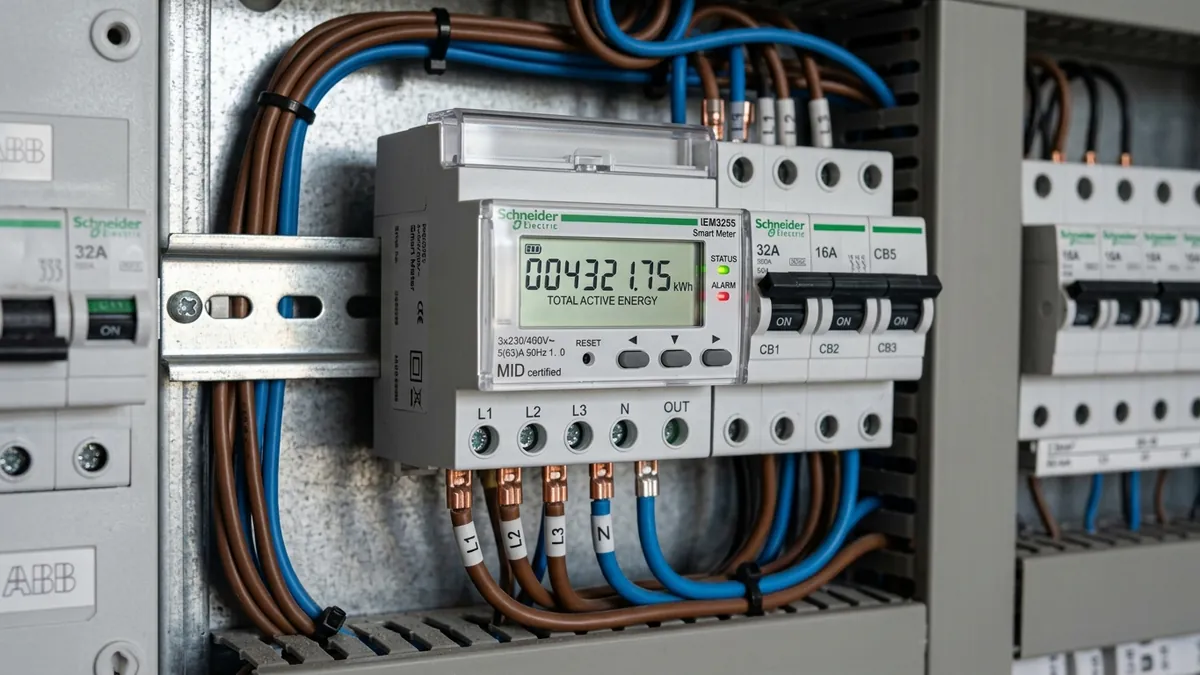

Установка умного счетчика электроэнергии на DIN-рейку во вводном щите — ключевой этап создания энергоэффективного дома с Алисой. В отличие от смарт-розеток, модульный прибор измеряет совокупную нагрузку жилья на вводе: напряжение, ток и активную мощность. Связка с протоколами Zigbee и Wi-Fi решает две главные инженерные задачи: двухтарифный учет киловатт-часов (День Т1 / Ночь Т2) для экономии бюджета и защиту вводного автомата от выбивания при превышении лимита 15 кВт.

---

Архитектура и схемотехника модульных счетчиков

Смарт-счетчики на DIN-рейку выпускаются в компактных корпусах шириной 1–4 DIN-модуля (18–72 мм). Высокая точность измерений обеспечивается интегральными микросхемами энергоучета (например, BL0942 или RN8209C), производящими вычисление действующего значения переменного тока по алгоритму True RMS с базовой погрешностью менее 1.0%:

• Прямоточный замер через внутренний шунт: Силовая фазная линия проходит через винтовые клеммы прибора. Обеспечивает минимальные габариты (1 модуль 18 мм), но требует идеального качества затяжки контактов.
• Бесконтактный замер через трансформатор тока (CT): Фазный кабель пропускается сквозь измерительное кольцо без разрыва цепи. Это исключает перегрев корпуса при предельных нагрузках до 80–100 А.
• Встроенный расцепитель (силовое реле): Позволяет дистанционно отключать питание по сценариям автоматизации.
• Канал передачи данных: Радиоканал Zigbee 3.0 на частоте 2.4 ГГц напрямую подключается к Яндекс Станции со встроенным хабом либо через протокол Wi-Fi.

 [Вводной автомат 32A/63A]
           │
           ▼ (Фаза L-in / Ноль N)
 ┌─────────────────────────┐
 │ Умный счетчик DIN-рейка │ ──── (Zigbee 3.0 / Wi-Fi) ────► [Яндекс Станция / Хаб]
 │ (Чип True RMS: BL0942)  │                                           │
 └─────────────────────────┘                                           ▼
           │                                                [Сценарии: Учет тарифов]
           ▼ (Выход L-out)                                  [Защита от перегрузки]
 ┌─────────────────────────┐
 │   Модульный контактор   │ ◄─── (Управляющий сигнал реле)
 └─────────────────────────┘
           │
      ┌────┴──────────────────────────┐
      ▼                               ▼
 [Линия 1: Бойлер / Климат]   [Линия 2: Бытовая техника]

Для понимания общей структуры мониторинга сети ознакомьтесь с материалом по контролю энергопотребления всего дома на Алисе.

---

Сравнение типов умных счетчиков электроэнергии на DIN-рейку

При выборе прибора в распределительный щит сопоставьте характеристики доступных модификаций:

Параметр прибора	1-фазный прямоточный (1 DIN)	1-фазный с клещами CT	3-фазный комбинированный (4 DIN)	Модульное реле с ваттметром
Способ замера тока	Внутренний шунт	Выносные клещи CT	3 трансформатора тока CT	Внутренний шунт
Номинальный / пиковый ток	5(65) А	До 100 А	3 × 80 А (пофазно)	16–32 А
Ширина на DIN-рейке	1 DIN (18 мм)	2 DIN (36 мм)	4 DIN (72 мм)	1 DIN (18 мм)
Погрешность измерений	Класс 1.0 (±1%)	Класс 1.0 (±1%)	Класс 0.5S (±0.5%)	Класс 2.0 (±2%)
Функция отключения	Встроенное реле	Только мониторинг	Внешний расцепитель	Встроенное реле
Сфера применения	Квартира (ввод до 40А)	Частный дом с мощным вводом	Загородный коттедж (380В)	Выделенная силовая линия

---

Безопасность коммутации: почему нельзя рвать ток 63А внутренним реле

На панели многих счетчиков указан ток 63А. Однако внутри установлено реле с площадью контактов под номинальный резистивный ток не более 25–30 А. При разрыве цепи под индуктивной нагрузкой (компрессор, насосы) дуга сваривает контакты.

---

Настройка двухтарифного учета (Т1 / Т2) и сценариев в «Доме с Алисой»

При двухтарифном тарифе сутки разделены на интервалы:

• Дневной пик (Т1): с 07:00 до 23:00 (стандартный тариф).
• Ночной льготный интервал (Т2): с 23:00 до 07:00 (стоимость киловатт-часа в 2–3 раза ниже).

Так как приложение «Дом с Алисой» накапливает общий объем энергии в одном виджете, автоматическая экономия строится на сценариях переноса энергоемких потребителей на ночные часы.

1. Сопряжение счетчика со Станцией

1. В приложении «Дом с Алисой» нажмите «+» → «Устройство умного дома».
2. Зажмите сервисную кнопку на корпусе счетчика на 5 секунд до быстрого мигания индикатора Zigbee.
3. После обнаружения присвойте устройству имя «Вводной счетчик» и укажите комнату.

2. Сценарий «Ночной тариф: Запуск тяжелых нагрузок»

• Условие (ЕСЛИ): Время 23:05.
• Действие (ТОГДА):
  • Подать питание на накопительный водонагреватель, как описано в руководстве автоматизация бойлера по ночному тарифу с Алисой.
  • Активировать усиленный подогрев стяжки по сценарию экономичный теплый пол с Алисой по тарифам.
  • Алиса произносит на кухне: «Ночной тариф активен. Запущен экономичный прогрев бойлера и полов».

3. Сценарий «Дневной тариф: Переход в эко-режим»

• Условие (ЕСЛИ): Время 06:55.
• Действие (ТОГДА):
  • Отключить принудительный нагрев бойлера, снизив уставку термостатов на 2 °C.

---

Защита от перегрузки сети: сценарий сброса неприоритетных линий

В частных домах с лимитом 15 кВт одновременный пуск электроплиты, чайника, стиральной машины и отопления приводит к отключению автомата на столбе. Модульный счетчик предотвращает аварию:

1. Порог срабатывания: Счетчик передает мгновенную мощность в ваттах. В сценарии задается порог 12 500 Вт (запас 2.5 кВт до теплового расцепления автомата 25А).
2. Условие: Текущая мощность выше 12.5 кВт непрерывно более 10 секунд.
3. Действие:
   • Алиса голосом предупреждает: «Внимание! Превышен лимит мощности! Отключаю резервный обогрев».
   • Вспомогательный контактор обесточивает линию теплого пола и полотенцесушителей.
   • Жильцам отправляется срочный PUSH-сигнал.
   • Детальное разделение потребителей по уровням важности смотрите в инструкции реле приоритета нагрузок по лимиту мощности с Алисой.

---

Диагностика и устранение неполадок

Задержка обновления показаний мощности в приложении

• Причина: По стандарту Zigbee счетчик отправляет отчеты только при значительном изменении нагрузки (порог ±15–20 Вт) или по таймеру max_report_interval (раз в 30–60 секунд) для разгрузки радиоэфира.
• Решение: Это штатный алгоритм. При включении мощного прибора (чайник 2 кВт) показания обновляются за 1–2 секунды.

Счетчик теряет связь с хабом (статус «Офлайн»)

• Причина: Металлический корпус распределительного щита экранирует радиоволны 2.4 ГГц.
• Решение: Применяйте модели с выносной антенной на кабеле SMA либо разместите в коридоре ретранслятор сети, например умную розетку Matter с энергомониторингом.

Отрицательные значения мощности на экране

• Причина: Неверное направление проводника в трансформаторе тока (стрелка направлена в сторону ввода вместо нагрузки) либо ошибка полярности фаза-ноль.
• Решение: Обесточьте ввод и разверните измерительное кольцо стрелкой к потребителям.

---

Вопросы и ответы (FAQ)

Сохраняются ли показания киловатт-часов при отключении питания 220В?

Да. Измерительный контроллер непрерывно фиксирует суммарный расход в энергонезависимой памяти EEPROM. После восстановления напряжения учет продолжится с сохраненной точки.

Заменяет ли прибор коммерческий счетчик энергосбыта?

Нет. Это прибор технического субучета. Расчеты со сбытовой компанией ведутся строго по опломбированному прибору из Госреестра средств измерений РФ. Умный счетчик ставится после него для домашней автоматизации.

Сработает ли защита от перегрузки при обрыве интернета?

Да, если счетчик работает по протоколу Zigbee и сопряжен со Станцией с встроенным хабом: сценарий отключит контактор локально без доступа к облаку.
