Умное реле на ESP8266 с прошивкой ESPHome и Алисой

Создание собственных умных устройств на базе микроконтроллеров ESP8266/ESP32 — популярное направление в DIY-автоматизации. Использование прошивки ESPHome позволяет легко создавать стабильные устройства без необходимости писать сложный код на C++, а проброс в Доме с Алисой дает возможность управлять самодельными приборами голосом. В этом руководстве мы подробно разберем процесс сборки умного реле на базе популярного чипа ESP8266 (модификация ESP-01) и его интеграции в умный дом Яндекса.

Аппаратная сборка самодельного реле

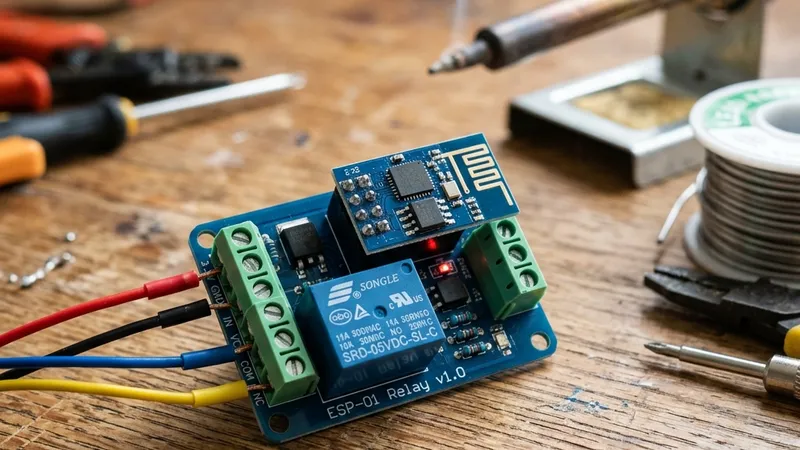

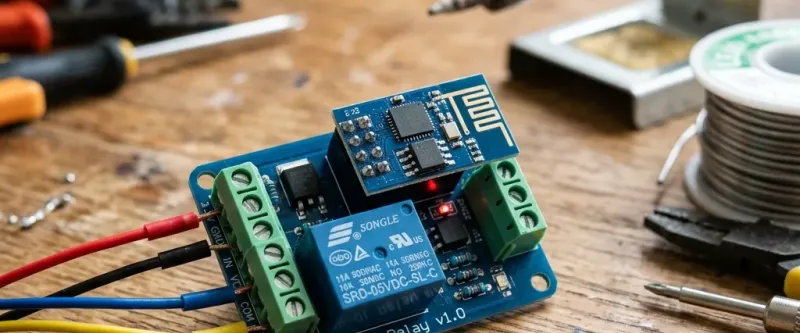

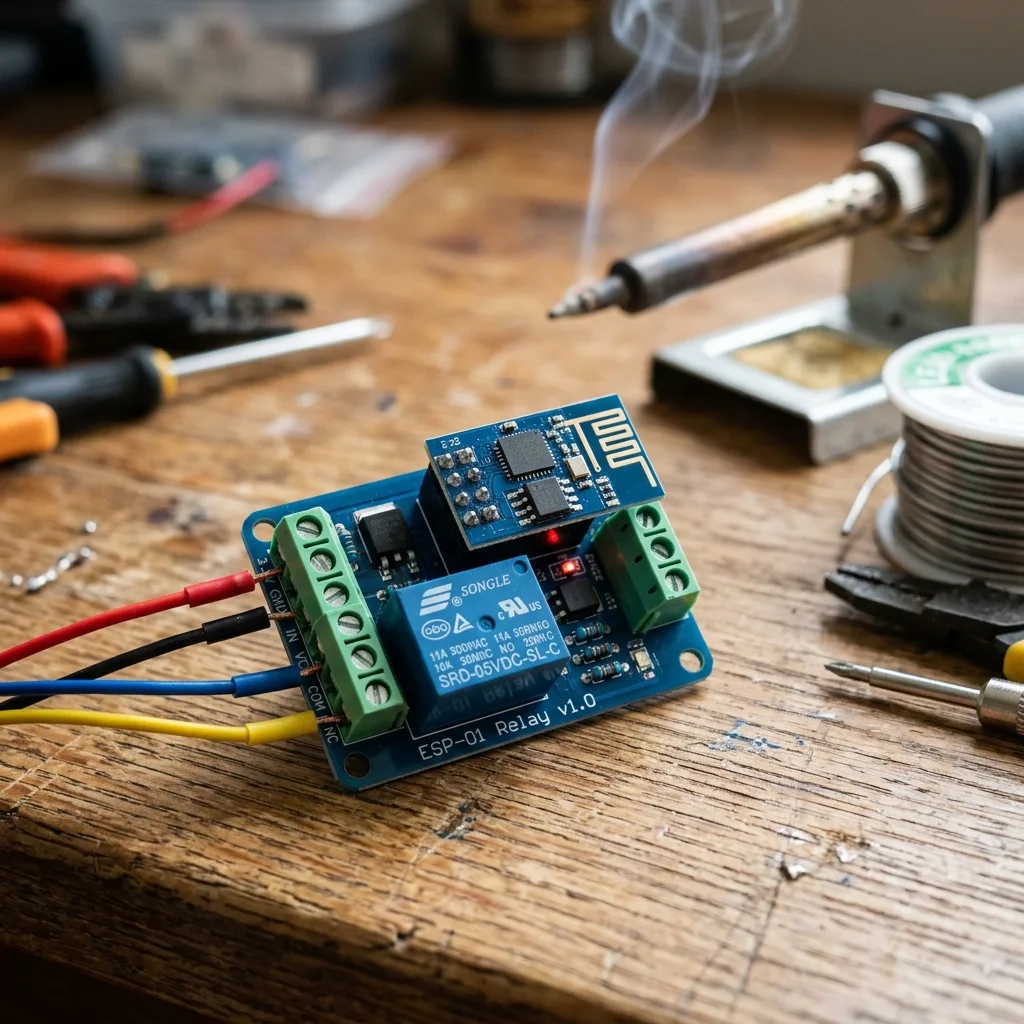

Самый простой и бюджетный вариант для сборки — связка микроконтроллера ESP-01 и готового модуля реле ESP-01 Relay v1.0.

• Данный модуль питается от 5V, что позволяет использовать стандартные зарядные устройства от телефонов или блоки питания на DIN-рейку.
• Сигнальный контакт реле подключен к выводу GPIO0 контроллера ESP-01.

Внимание: При прошивке убедитесь, что ваш USB-TTL программатор переведен в режим 3.3V, так как логика ESP8266 не рассчитана на 5V и чип может мгновенно выйти из строя.

При сборке платы обратите внимание на перемычки программатора. Для перевода чипа в режим загрузчика (flash mode) необходимо соединить пин GPIO0 с землей (GND) перед подключением программатора к USB-порту компьютера. Если этого не сделать, плата загрузится в обычном режиме и прошить ее не удастся.

Почему именно ESPHome?

ESPHome интегрируется напрямую с Home Assistant по нативному API, обеспечивая мгновенный отклик и поддержку OTA-обновлений (по воздуху). После первой проводной прошивки вам больше не придется подключать плату к компьютеру — любые изменения в YAML-конфигурации будут заливаться по Wi-Fi.

Связка отлично подходит для управления воротами, освещением или вентиляцией, дополняя гайды по интеграции Home Assistant с Алисой. При возникновении проблем с потерей Wi-Fi-соединения обратитесь к руководству по устранению отвалов беспроводных сетей.

Написание конфигурации ESPHome

Для компиляции прошивки мы будем использовать аддон ESPHome в Home Assistant. Создайте новое устройство в панели ESPHome и откройте редактор конфигурации. Замените или дополните автоматически созданный YAML-код следующей конфигурацией:

esphome:
  name: smart-relay-esp01
  friendly_name: Smart Relay ESP-01

esp8266:
  board: esp01_1m

wifi:
  ssid: "Your_WiFi_Name"
  password: "Your_WiFi_Password"

  # Быстрое переподключение при потере сети
  fast_connect: true

api:
  encryption:
    key: "GeneratedEncryptionKeyHerePleaseKeepItSecure"

logger:

ota:
  - platform: esphome

switch:
  - platform: gpio
    pin: GPIO0
    name: "Smart Switch Relay"
    id: relay_switch
    restore_mode: RESTORE_DEFAULT_OFF

В этой конфигурации мы объявили переключатель (switch) на платформе gpio. Параметр restore_mode со значением RESTORE_DEFAULT_OFF указывает микроконтроллеру, что при внезапном отключении и последующем включении питания реле должно оставаться в выключенном состоянии в целях безопасности.

Процесс прошивки устройства

Когда конфигурация написана, выполните следующие действия для загрузки прошивки:

1. Замкните пин GPIO0 на GND на плате ESP-01. Для этого можно использовать макетную плату или готовую кнопку на специализированных программаторах.
2. Вставьте программатор в USB-порт компьютера.
3. В веб-интерфейсе ESPHome нажмите кнопку Install.
4. Выберите пункт Plug into this computer (или выберите COM-порт, если прошиваете локально через ESPHome Dashboard на ПК).
5. Запустится процесс компиляции, который может занять от 2 до 5 минут в зависимости от мощности сервера. После компиляции начнется запись прошивки в память чипа.
6. По завершении процесса отключите программатор, снимите перемычку между GPIO0 и GND, установите ESP-01 в разъем модуля реле и подайте на модуль питание 5V.

Интеграция с Яндекс Алисой

После успешной загрузки устройство автоматически подключится к вашей Wi-Fi сети. В Home Assistant появится уведомление о нахождении нового устройства ESPHome. Интегрируйте его, введя ключ шифрования API, указанный в конфигурации.

Чтобы пробросить это реле в Алису, вам понадобится настроенный мост. Вы можете использовать метод, описанный в статье про локальный проброс устройств HA через HomeKit в Яндекс. После добавления устройства в Home Assistant откройте приложение «Дом с Алисой», перейдите в настройки интеграций и обновите список устройств. Самодельное реле появится в списке доступных приборов, и вы сможете управлять им голосом.

Возможные проблемы и их решение

1. Реле постоянно перезагружается или щелкает:

   • Решение: ESP8266 в моменты передачи данных по Wi-Fi потребляет значительный ток (до 300-400 мА). Если блок питания слабый или на плате реле установлены некачественные конденсаторы, происходит просадка напряжения, и чип уходит в перезагрузку. Замените блок питания на более качественный (не менее 1А) или припаяйте электролитический конденсатор на 470 мкФ параллельно линиям питания 3.3V чипа.

2. Устройство не подключается к Wi-Fi:

   • Решение: Микроконтроллер ESP8266 поддерживает только сети диапазона 2.4 ГГц. Если у вас роутер вещает одну совмещенную сеть 2.4 и 5 ГГц с одинаковым именем (SSID), чип может не подключиться. Отключите функцию Band Steering на роутере или выделите для умных устройств отдельную Wi-Fi сеть.

3. Ложные срабатывания реле при старте:

   • Решение: Поскольку GPIO0 используется как пин выбора режима загрузки, при старте контроллера на нем кратковременно появляется высокий уровень. Если это критично для вашей нагрузки, используйте микроконтроллер ESP32-C3 или выберите другой GPIO (например, GPIO2) для управления реле, перерезав дорожку на плате.
