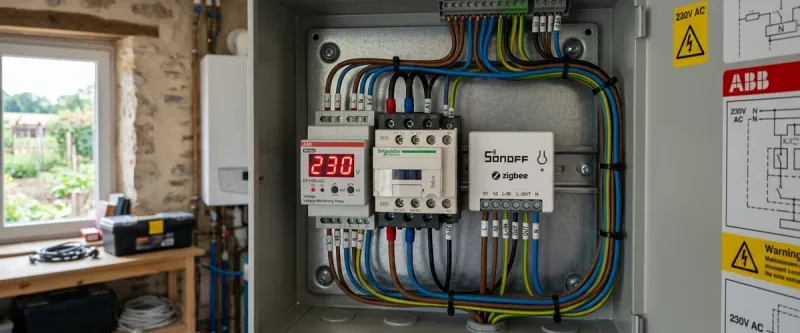

Автозапуск генератора и мониторинг 220В на даче с Алисой

Внезапное отключение электричества на даче или в загородном коттедже в зимний период — это не просто бытовое неудобство, а прямая угроза инженерным системам дома. Остановка циркуляционных насосов газового котла BAXI при сильном морозе способна привести к замерзанию теплоносителя в трубах всего за несколько часов. Полноценный автозапуск генератора в умном доме с Алисой позволяет полностью автоматизировать резервирование электропитания: система сама зафиксирует пропадание напряжения 220В, запустит двигатель генератора, переключит нагрузку и отправит информационный push-отчет на смартфон владельца.

В данном практическом руководстве подробно разбирается инженерная архитектура надежного щита автоматического ввода резерва (АВР), подключение умного реле сухого контакта по протоколу Zigbee к электростартеру бензогенератора и построение отказоустойчивых сценариев в экосистеме Яндекс Умного Дома.

---

Архитектура системы резервного питания

Схема автоматизации разделена на два независимых контура: силовой аппаратный контур (обеспечивающий безопасность электропроводки) и логический контур умного дома (управляющий задержками и мониторингом).

+-----------------------+
|  Городская сеть 220В  |
+-----------+-----------+
            |
            v
+-----------------------+
| Реле контроля фазы    |
+-----------+-----------+
            | (Сигнал аварии)
            v
+-----------------------+
| Zigbee датчик / реле  |
+-----------+-----------+
            | (Логика Алисы)
            v
+-----------------------+
| Сухой контакт стартера|
+-----------+-----------+
            |
            v
+-----------------------+
| Бензогенератор + АВР  |
+-----------------------+

Принцип разделения ответственности

1. Силовой контактор (АВР): Специальный модульный контактор с взаимной механической и электрической блокировкой переключает домашние группы потребителей между магистральной сетью и генератором. Это гарантирует, что напряжение от генератора никогда не пойдет обратно в уличную линию электропередач.
2. Реле контроля напряжения: Непрерывно измеряет параметры входной сети. При падении напряжения ниже 175 В или полном обрыве фазы реле размыкает встроенный сухой контакт, служащий триггером для Zigbee-модуля умного дома.
3. Логика Яндекс Станции: Алиса выдерживает технологическую паузу 30 секунд (чтобы отсечь кратковременные импульсные просадки), подает импульс на запуск двигателя, отслеживает прогрев и присылает детальные уведомления.

---

Необходимое оборудование и силовые компоненты

Для построения безопасного узла АВР на даче потребуются следующие компоненты:

• Генератор с поддержкой автозапуска: Бензиновый агрегат мощностью 5–8 кВт с клеммами дистанционного старта (Remote Start).
• Реле контроля напряжения (Новатек РН-260Т или Меандр УЗМ-51М): С дополнительными сигнальными контактами переключения (NC/NO).
• Реверсивный модульный контактор 2NO+2NC на ток 40–63 А: Обеспечивает физическую коммутацию фазы и нейтрали.
• Умное реле сухого контакта на базе Zigbee (Dry Contact): Модуль без потенциала на выходе (например, Sonoff ZBMicro или Aqara T2), запитанный от резервной линии 12В или ИБП.
• Источник бесперебойного питания (ИБП): Для питания роутера и Яндекс Станции Миди на время перехода на генератор.

---

Пошаговая сборка и коммутация

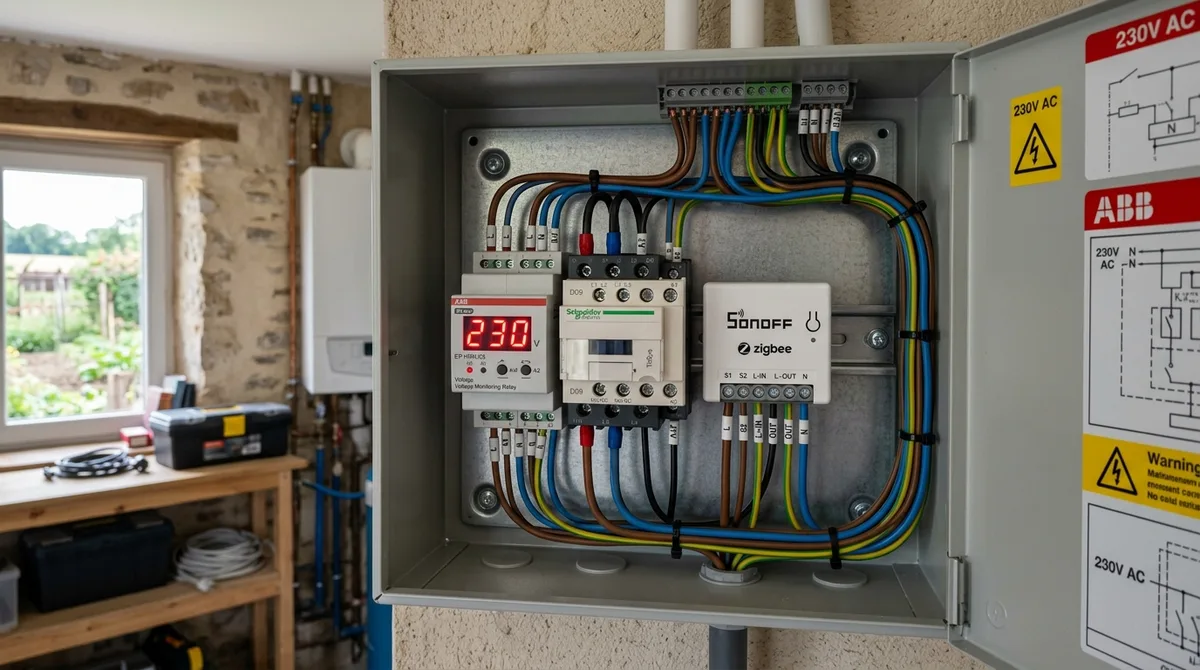

Шаг 1: Монтаж силового щита АВР

В вводно-распределительном щите дома организуется блок переключения вводов:

Ввод Город L/N ──────> [ Контактор К1 (NC) ] ──┐
                                               ├──> Нагрузка дома
Ввод Генератор L/N ──> [ Контактор К2 (NO) ] ──┘

1. Фазный провод городской сети подключается к реле контроля напряжения.
2. Силовой выход через контактор К1 направляется на распределительные автоматы приоритетных линий (котел, насос скважины, холодильник, освещение).
3. Сигнальный сухой контакт реле контроля напряжения подключается к входным клеммам S1/S2 умного Zigbee-модуля.

Шаг 2: Подключение сухого контакта к цепи стартера

Большинство генераторов с панелью автоматики имеют двухконтактный разъем ATS / Auto Start. При замыкании этих контактов контроллер генератора закрывает воздушную заслонку карбюратора, включает зажигание и прокручивает стартер в течение 3–5 секунд.

# Логика замыкания сухого контакта для генератора
dry_contact_mode: continuous_hold
action_on_power_loss: close_contacts
action_on_power_restore: open_contacts

---

Настройка сценариев в приложении «Дом с Алисой»

Для реализации стабильной логики создаются 3 основных автоматических сценария:

1. «Авария электросети — запуск генератора»:

   • Условие (ЕСЛИ): Датчик статуса сети (вход S1 на Zigbee-реле) переходит в состояние «Разомкнуто».
   • Задержка: 30 секунд (исключение ложных запусков при мгновенных просадках).
   • Действие (ТОГДА): Включить реле сухого контакта «Запуск генератора», отключить бойлер и сауну для балансировки нагрузки, озвучить предупреждение на Яндекс Станции и отправить push на телефон.

2. «Возврат сети — остановка генератора»:

   • Условие (ЕСЛИ): Датчик статуса сети переходит в состояние «Замкнуто».
   • Задержка: 2 минуты (проверка стабильности магистральной сети).
   • Действие (ТОГДА): Разомкнуть реле сухого контакта «Запуск генератора», восстановить питание приборов и прислать отчет о завершении автономной работы.

3. «Защита от неудачного запуска»:

   • Условие (ЕСЛИ): Прошло 3 минуты после команды, но на выходе генератора нет 220В.
   • Действие (ТОГДА): Разомкнуть цепь стартера и отправить экстренный push: «Внимание: сбой автозапуска генератора! Проверьте уровень топлива и заслонку».

---

Балансировка нагрузки при аварии сети

Потребитель энергии	Потребляемая мощность	Приоритет при аварии	Поведение в сценарии Алисы
Газовый котел + насосы	150–250 Вт	Критический (P1)	Всегда включен, резервированное питание
Скважинный насос	1100–1500 Вт	Высокий (P2)	Разрешен кратковременный пуск
Холодильник / Септик	200–400 Вт	Высокий (P2)	Работа по штатным термостатам
Освещение дома (LED)	100–200 Вт	Средний (P3)	Ограничение яркости ламп до 50%
Электрический бойлер	1500–2000 Вт	Низкий (P4)	Принудительно отключается умной розеткой
Теплые полы / Конвекторы	3000–5000 Вт	Низкий (P4)	Полная блокировка до возврата сети

---

Техническое обслуживание и зимний регламент

Автоматическая система резервирования электроснабжения требует регулярной профилактики:

• Тестовый прогон: В приложении «Дом с Алисой» настройте сценарий, который раз в месяц запускает генератор на холостом ходу на 10 минут для смазки цилиндров и подзарядки АКБ стартера.
• Контроль уровня топлива: Установите ультразвуковой датчик уровня в топливный бак для напоминаний о дозаправке.
• Подогрев картера зимой: В уличном боксе закрепите саморегулирующийся греющий кабель мощностью 30 Вт. При морозе ниже -10 °C Алиса включает подогрев масла для гарантированного пуска.

---
