Безопасность при утечке газа: датчик и клапан с Алисой

Утечка горючего газа относится к категории аварий наивысшего риска. В отличие от протечки воды, наносящей материальный ущерб имуществу, утечка бытового газа (метана или пропан-бутана) угрожает жизни людей и целостности здания. Автономные датчики газа способны лишь подать звуковой сигнал. Но если авария случилась ночью или в отсутствие хозяев, этого оповещения недостаточно. Безопасность современного дома требует активной автоматизации — системы, которая способна не просто обнаружить газ в воздухе, но и мгновенно перекрыть подачу с помощью запорного электромагнитного клапана, одновременно запустив вентиляцию. В экосистеме умного дома Яндекса эта задача решается интеграцией беспроводных датчиков, реле и Яндекс Хаба.

Физика газов и правила размещения датчиков

Для корректной работы датчик газа должен устанавливаться с учетом физических свойств газа. Разные газы имеют различную плотность по отношению к воздуху, что влияет на их распространение в комнате:

1. Природный газ (метан): Этот газ используется в большинстве многоквартирных городских домов с централизованным газоснабжением. Метан значительно легче воздуха. При утечке он стремительно поднимается вверх, скапливаясь под потолком. Поэтому датчик метана необходимо монтировать на стене на расстоянии от 30 до 50 см от потолка, и не далее чем в 2-4 метрах от газовой плиты или котла.

2. Сжиженный газ (пропан-бутан): Данный тип газа используется в загородных домах, подключаемых к газгольдерам или газовым баллонам. Пропан-бутан тяжелее воздуха. При утечке он опускается вниз, скапливаясь в нишах пола, углах и подвалах. Датчик пропана монтируют у пола — на высоте 10-30 см от напольного покрытия.

3. Угарный газ (монооксид углерода, CO): Угарный газ не имеет цвета и запаха, но чрезвычайно токсичен. Он выделяется при неполном сгорании топлива в печах, каминах или котлах. Плотность угарного газа близка к плотности воздуха, поэтому датчики CO размещают на уровне дыхания человека (примерно 1.5–1.8 метра от пола) в спальнях и жилых комнатах, где люди проводят больше всего времени.

Помимо контроля горючих газов, критически важно контролировать и продукты горения. Подробную информацию о совместной работе систем обнаружения дыма и загазованности вы можете найти в статье про безопасность с датчиками дыма и газа в умном доме.

Выбор и монтаж исполнительных устройств

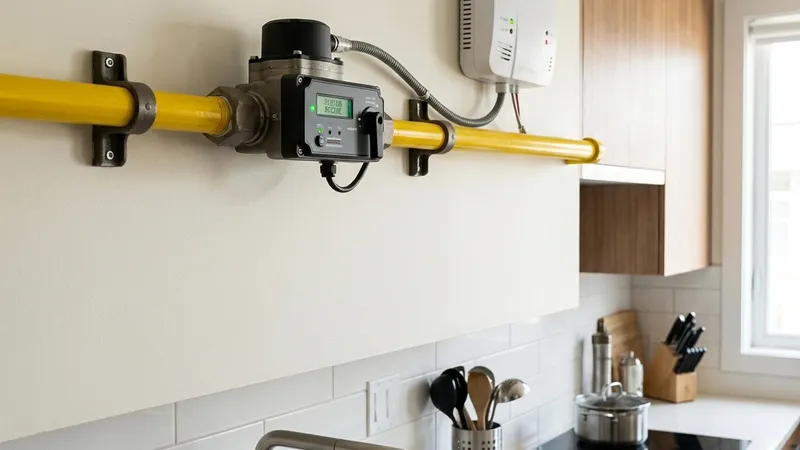

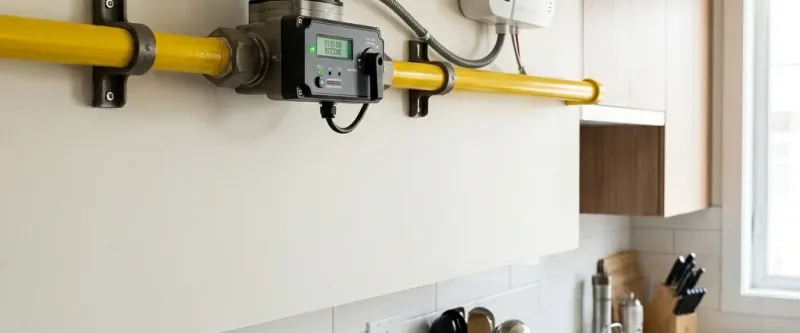

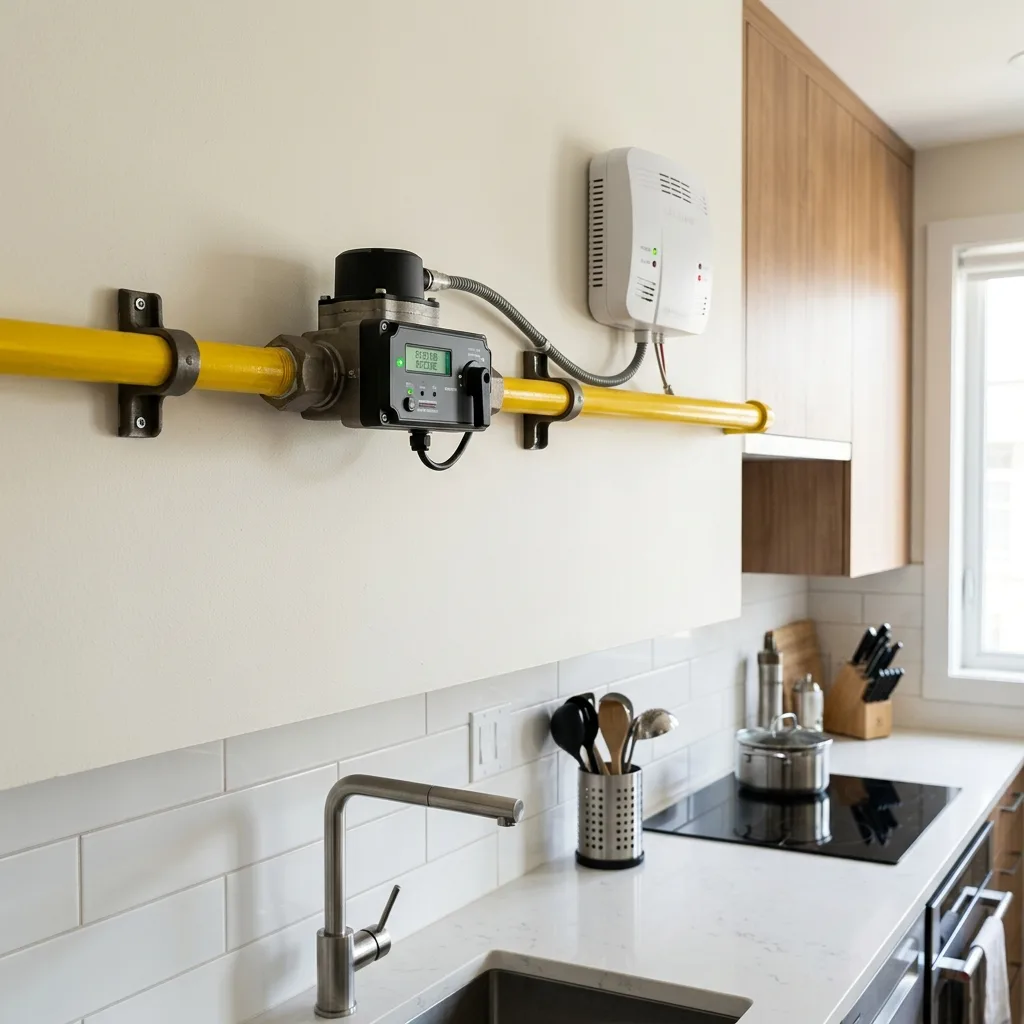

Перекрытие газа осуществляется специальным запорным механизмом, монтируемым непосредственно на газовую трубу на вводе в дом. Существует два основных типа исполнительных устройств:

• Импульсные электромагнитные клапаны: Это наиболее надежный промышленный стандарт. Клапан монтируется в разрез трубы. В нормальном состоянии он открыт и не потребляет электроэнергию. Для его закрытия требуется подать короткий электрический импульс напряжением 12 В или 220 В от реле умного дома. Открыть такой клапан обратно можно только вручную, потянув за пластиковый шток вверх. Это сделано специально из соображений безопасности, чтобы исключить подачу газа в систему до устранения причин утечки. По закону врезка любого оборудования в газовую магистраль должна выполняться только сертифицированными специалистами газовой службы с составлением акта выполненных работ.

• Электромеханические приводы (манипуляторы): Устройства, которые устанавливаются поверх стандартного ручного шарового крана (бабочки) без врезки в газовую трубу. Привод поворачивает рукоятку крана с помощью встроенного электромотора. Этот вариант проще в монтаже, так как не требует согласования с газовой службой, но уступает электромагнитным клапанам в скорости перекрытия и механической надежности.

Управляющим звеном для клапана выступает умное реле умного дома (например, сухое реле Zigbee), которое коммутирует подачу питания на соленоид клапана по сигналу от датчика утечки. Сходная релейная схема управления применяется в алгоритмах защиты от протечек под кухонным гарнитуром и ванной. Для обеспечения бесперебойной работы реле и хаба при отключении электричества рекомендуется настроить оповещение о пропадании электричества на даче.

Настройка сценария экстренного перекрытия в Алисе

Интеграция датчика газа и управляющего реле клапана производится через приложение Дом с Алисой. Сценарий должен выполняться на локальном уровне (без зависимости от облака), что достигается использованием протокола Zigbee через Яндекс Хаб.

Настройка сценария «Авария: Утечка газа»:

• Условие (ЕСЛИ): Датчик утечки газа -> статус «Обнаружена утечка» или «Превышение концентрации».
• Действия (ТОГДА):
  1. Умное реле клапана -> «Включить» (подается импульс на закрытие клапана).
  2. Умная розетка вытяжной вентиляции -> «Включить» (активируется принудительное удаление загазованного воздуха).
  3. Все Яндекс Станции в доме -> «Установить громкость 10» -> «Воспроизвести сирену» -> «Сказать: Внимание! Обнаружена утечка газа! Система перекрыта, срочно проветрите помещение!».
  4. На все смартфоны отправляется push-оповещение с максимальным приоритетом.

Обратите внимание, что при утечке газа категорически запрещено включать обычное освещение или бытовые приборы, так как искра в выключателе может спровоцировать взрыв. Сценарий автоматизации должен включать только те вытяжные вентиляторы, которые имеют искробезопасное исполнение (взрывозащищенные двигатели).

Ежегодное обслуживание и тестирование системы

Любая система безопасности требует регулярной проверки работоспособности. Со временем чувствительные элементы датчиков газа могут деградировать или засоряться пылью. Рекомендуется проводить следующие регламентные работы:

• Раз в месяц очищайте вентиляционные отверстия датчиков газа от пыли с помощью пылесоса или сухой мягкой щетки.
• Раз в полгода проводите тест датчика с помощью специализированных тестовых аэрозолей (имитаторов природного или сжиженного газа). Не используйте для тестирования обычные газовые зажигалки вплотную к датчику, так как слишком высокая концентрация газа может вывести чувствительный сенсор из строя.
• Проверяйте работоспособность электромагнитного клапана. Нажмите тестовую кнопку на корпусе реле или запустите сценарий вручную из приложения Алисы, убедившись, что клапан мгновенно закрывается, а шток опускается вниз. После теста взведите клапан вручную.

Создание автоматизированной системы предотвращения утечек газа с Алисой позволяет минимизировать риски человеческого фактора. Быстрое перекрытие трубы в сочетании с мощным звуковым и голосовым оповещением гарантирует защиту жизни и сохранность имущества вашей семьи.
