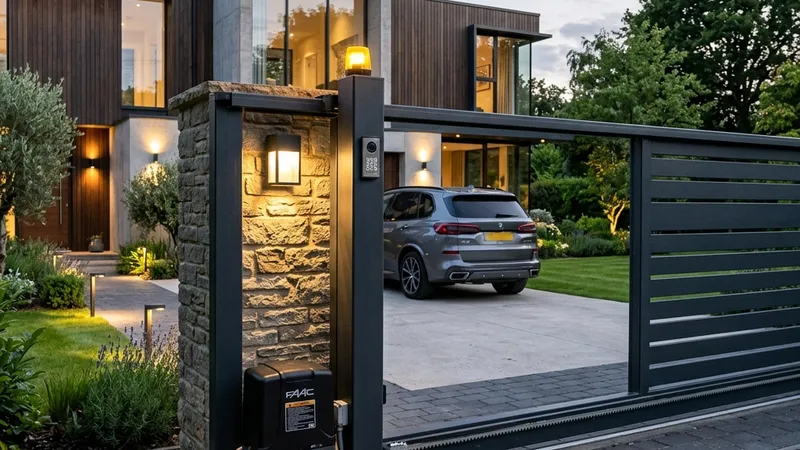

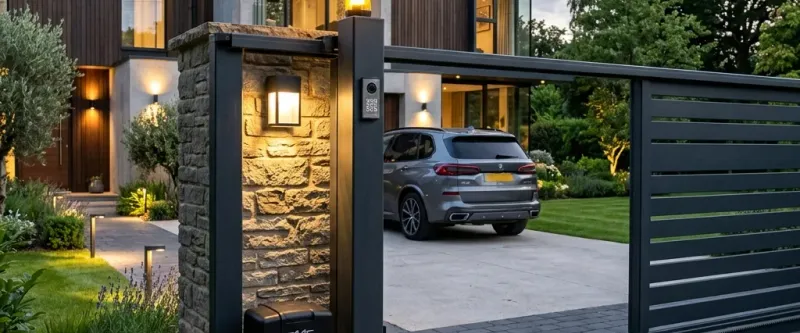

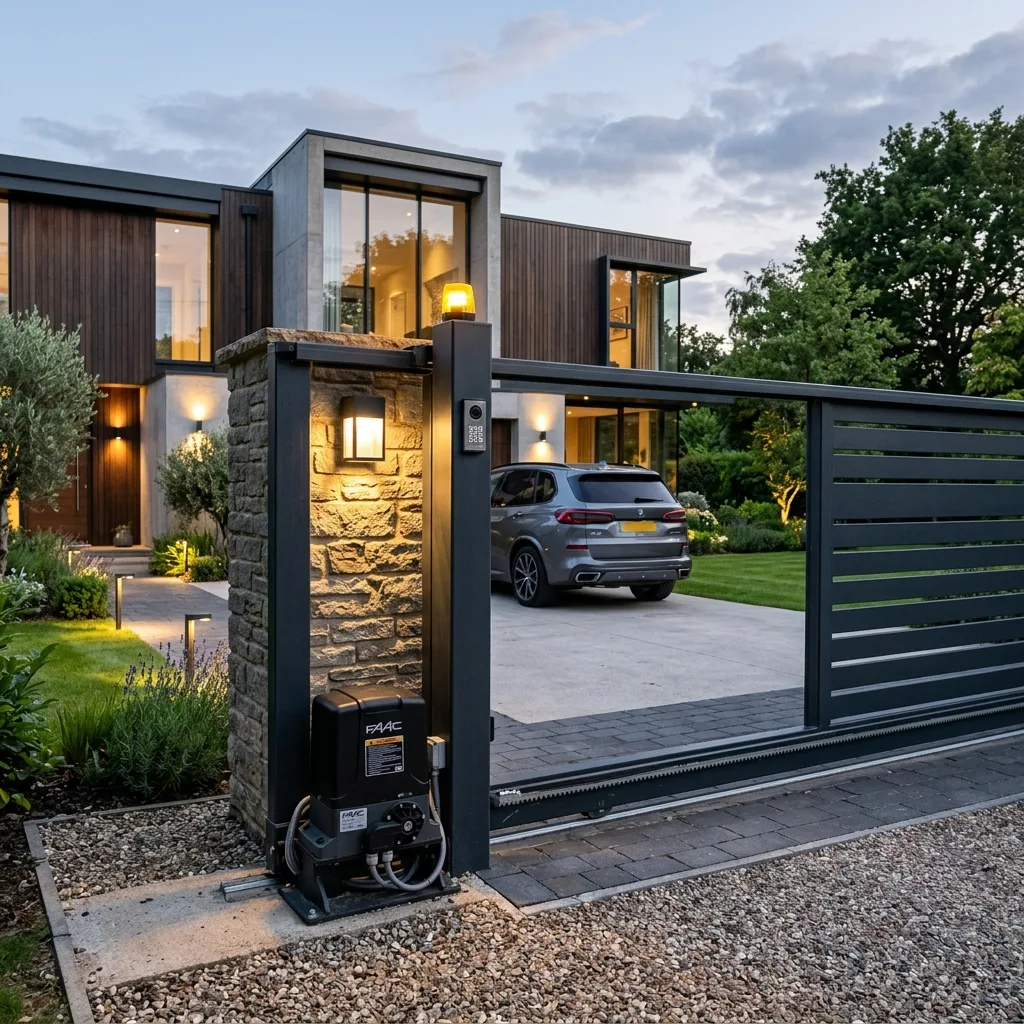

Интеграция откатных ворот в Умный Дом с Алисой

Автоматические откатные или распашные ворота на въезде во двор загородного дома — это стандарт комфорта. Традиционное управление с помощью радиобрелоков имеет существенные ограничения: радиус действия часто оставляет желать лучшего, батарейка в пульте имеет свойство садиться в самый неподходящий момент, а сам брелок легко потерять или забыть в другой куртке. Интеграция привода ворот в умный дом под управлением Алисы решает эти проблемы, позволяя управлять въездом голосом через телефон, с помощью мультимедиа-системы автомобиля или полностью автоматически по геолокации.

Данная задача относится к категории сложных автоматизаций, так как требует физического вмешательства в слаботочную плату управления привода ворот. Однако, следуя четкой схеме подключения, выполнить интеграцию сможет любой домашний мастер.

Принцип управления воротами и выбор компонентов

Плата управления любого современного привода ворот (будь то Came, Nice, Faac, Hormann или Alutech) имеет клеммы для подключения внешних систем управления: настенных кнопок, кодовых панелей или систем контроля доступа. Управление происходит путем кратковременного замыкания этих контактов. Плата считывает импульс и выполняет команду по кругу: Открыть — Стоп — Закрыть — Стоп.

Для интеграции нам понадобятся следующие устройства:

1. Умное реле с сухим контактом. Это реле, у которого цепь питания самого прибора гальванически развязана от коммутируемых контактов. Нельзя подавать 220 В на плату управления ворот, это мгновенно сожжет контроллер! Реле должно поддерживать протокол Zigbee для интеграции в Яндекс Станцию. Важно выбирать реле с беспотенциальными контактами, чтобы исключить подачу сетевого напряжения на логические входы контроллера ворот. Для надежной изоляции можно использовать реле с опторазвязкой.
2. Блок питания для реле. Большинство умных реле с сухим контактом работают от постоянного напряжения 7–24 В или переменного 220 В. Удобно запитать реле постоянным током 12/24 В непосредственно от платы управления ворот (на ней всегда есть сервисный выход для питания аксессуаров и фотоэлементов).
3. Датчик положения ворот (геркон). Без него умный дом не будет знать, открыты ворота или закрыты. Вы можете отправить команду на закрытие, но если ворота уже были закрыты, они откроются. Датчик открытия Zigbee решает эту проблему, обеспечивая обратную связь.

Перед началом монтажных работ обязательно полностью обесточьте привод ворот, отключив вводной автомат в электрическом щите. Работа с открытой платой под напряжением опасна для жизни и грозит случайным коротким замыканием дорогостоящей электроники.

Инструкция по подключению умного реле

Разберите корпус привода ворот, чтобы получить доступ к плате управления. Найдите клеммную колодку. Обратитесь к сервисной инструкции вашего привода для поиска нужных контактов.

Шаг 1. Подключение сухих контактов

Подключите два провода от нормально разомкнутых контактов умного реле (обозначаются как COM и NO) к клеммам управления привода. В приводах Nice это чаще всего контакты SBS (Step-by-Step) и Common, в Came — контакты 2 и 7, в Hormann — клеммы Start и GND. Полярность подключения в данном случае значения не имеет. Некоторые приводы имеют отдельные контакты для режима калитки (частичное открытие). Если ваше реле имеет несколько каналов, вы можете подключить второй канал к этим клеммам для управления пешеходным проходом.

Шаг 2. Подключение питания реле

Подключите входы питания реле к клеммам платы привода, выдающим постоянный ток 12 или 24 В (обычно маркируются как Accessories Power, 10-11 или +24V / GND). Если на плате нет подходящего выхода питания, используйте отдельный блок питания 220 В, разместив его в герметичной монтажной коробке рядом с приводом.

Шаг 3. Физический монтаж датчика обратной связи

Поскольку стандартные датчики открытия предназначены для комнатной установки, уличный датчик Zigbee необходимо защитить от влаги. Поместите его в герметичный пластиковый бокс. Закрепите магнитную часть датчика на откатном полотне ворот, а геркон с передатчиком — на опорном столбе. При закрытых воротах расстояние между магнитом и датчиком не должно превышать 10-15 мм.

Шаг 4. Программная настройка импульсного режима

В приложении (Дом с Алисой, Tuya или Home Assistant) найдите добавленное реле и зайдите в его настройки. Активируйте функцию под названием Inching (или «Импульсный режим» / «Автовыключение»). Задайте время задержки 1 секунда. Это заставит реле автоматически размыкать контакты сразу после замыкания, имитируя нажатие кнопки.

Сценарии автоматизации приезда домой

После завершения физического монтажа добавьте устройства в приложение «Дом с Алисой». Теперь вы можете собрать сценарий комфортного въезда.

Создайте сценарий под названием «Я дома (Ворота)»:

• Условие (ЕСЛИ): Вы произносите фразу «Алиса, открой ворота» через приложение на телефоне, встроенную систему Яндекс Авто или колонку.
• Действие (ТОГДА):
  1. Замкнуть умное реле ворот (оно выдаст секундный импульс и запустит привод).
  2. Включить прожектор освещения парковки на 5 минут (если сценарий сработал в темное время суток).

Для комплексной автоматизации при въезде во двор можно связать открытие ворот с датчиками открытия входной двери дома и голосовым приветствием. О том, как реализовать подобные алгоритмы, читайте в нашей статье про приветствие Яндекс Станции при входе. Это позволит создать единый бесшовный сценарий встречи хозяев от въездных ворот до порога дома.

[!CAUTION] При использовании сценариев автоматического открытия ворот по геолокации (когда вы приближаетесь к дому) всегда настраивайте подтверждение действия или используйте дополнительный датчик присутствия автомобиля. В противном случае ворота могут открыться, когда вы просто проезжаете мимо дома по соседней улице или когда GPS на телефоне временно определит ваши координаты неверно.\n
