Автоматизация тепловой завесы в магазине с Алисой: сценарии

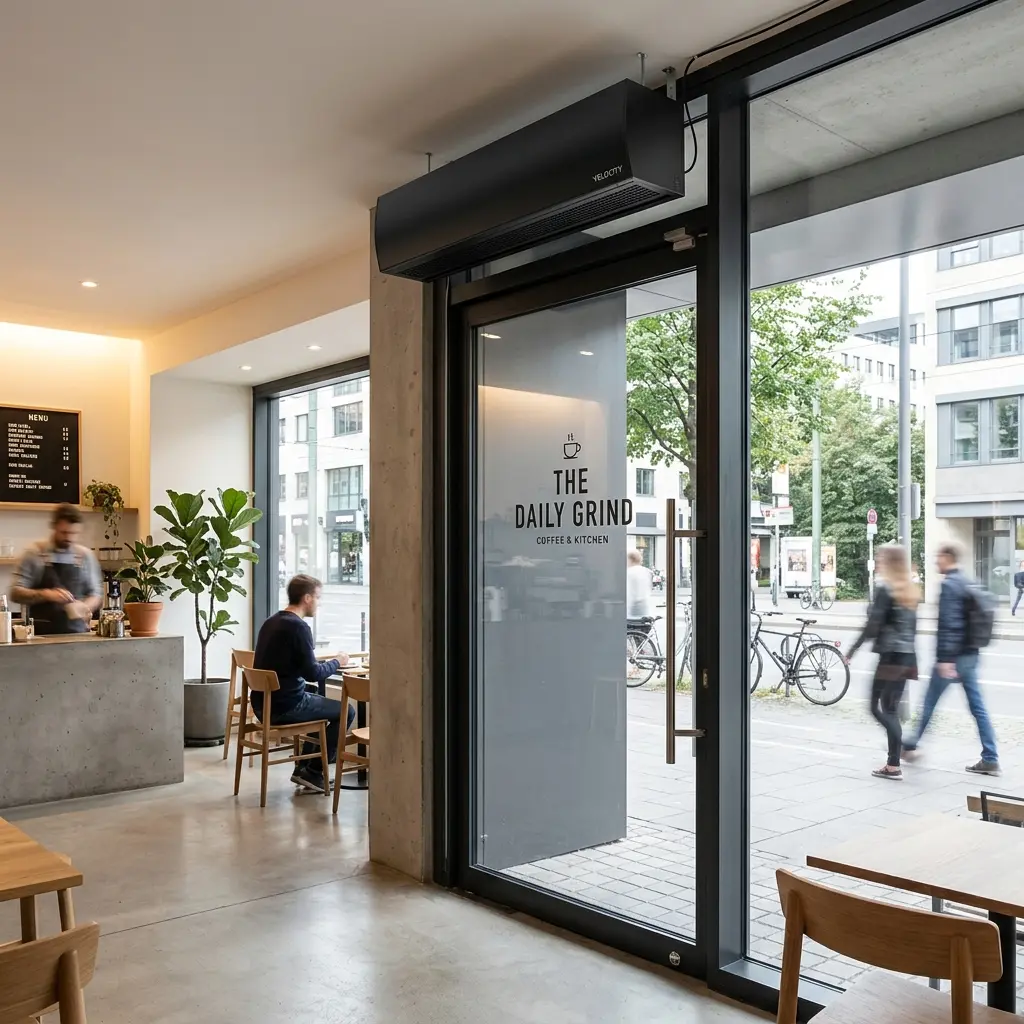

В холодное время года магазины, кофейни, аптеки и офисы несут огромные теплопотери из-за постоянно открывающихся входных дверей. Для защиты помещений от сквозняков и сохранения тепла над дверным проемом устанавливают воздушные тепловые завесы. Однако ручное управление ими неэффективно: сотрудники либо включают прибор на полную мощность на весь день, вызывая перерасход электроэнергии и духоту в зоне прихожей, либо вовсе забывают запустить обогрев. Интеллектуальная автоматизация тепловой завесы в коммерческих помещениях с помощью Яндекс Алисы позволяет синхронизировать её работу с открытием входной двери, обеспечивая надежную защиту от холода и экономию электроэнергии. В этой статье мы пошагово разберем схему подключения и настроим логику автоматических сценариев.

---

1. Задачи и преимущества автоматического климата на входе

Автоматическая система управления тепловой завесой решает три основные задачи:

1. Энергоэффективность: Завеса работает на полную мощность только тогда, когда дверь действительно открыта, и выключается (или переходит в режим поддержания минимальной температуры) при закрытии проема.
2. Комфорт посетителей и персонала: Исключаются сквозняки и переохлаждение зоны ресепшн или столиков у входа.
3. Безопасность: Защита от перегрева ТЭНов прибора при отсутствии циркуляции воздуха.

---

2. Схема силового подключения тепловой завесы

Электрическая мощность тепловых завес для стандартных дверных проемов варьируется от 3 кВт (однофазные) до 9 кВт и более (трехфазные). Коммутировать такую нагрузку напрямую через бытовые умные розетки или стандартные реле нельзя.

Варианты интеграции управления:

• Управление по цепи пульта:
  Большинство современных тепловых завес (например, бренда Тепломаш) имеют выносной пульт управления. Запуск прибора осуществляется замыканием сухих контактов на плате завесы. Это идеальный и безопасный вариант: достаточно подключить контакты управления к выходу умного реле Яндекс с сухими контактами. Реле коммутирует слаботочную цепь управления, а силовую нагрузку коммутирует родная плата завесы.
• Подключение через контактор в щитке:
  Для простых завес без встроенной платы управления в силовой щиток монтируется силовой контактор (на 25–40 Ампер). Управляющая катушка контактора подключается к реле Яндекса, а силовые выходы идут на розетку или клеммную колодку тепловой завесы.

---

3. Настройка сценариев автоматизации в «Доме с Алисой»

Для работы автоматики установите беспроводной датчик открытия дверей Zigbee на входную группу и свяжите его в приложении со сценариями управления реле завесы.

Сценарий 1: Активация завесы при входе клиента

Завеса должна моментально включаться при открытии двери, чтобы создать плотный воздушный барьер.

• Условие (Если): Датчик открытия «Входная дверь» -> «Открыто».
• Дополнительное условие: Уличная температура ниже +8 °C.
• Действие (Тогда): Умное реле «Тепловая завеса» -> Включить.

Сценарий 2: Отключение по таймеру после закрытия двери

После того как посетитель прошел и дверь закрылась, завеса должна поработать еще короткое время, чтобы компенсировать зашедший холодный воздух, и отключиться.

1. Откройте приложение «Дом с Алисой» -> «Сценарии» -> «+».
2. Назовите сценарий: «Коммерция: Тепловая завеса Выкл».
3. Условие (Если): Датчик открытия «Входная дверь» -> «Закрыто в течение 30 секунд».
4. Действие (Тогда): Умное реле «Тепловая завеса» -> Выключить.
5. Нажмите «Сохранить».

Сценарий 3: Адаптивный режим работы («Зима / Лето»)

В летнее время тепловая завеса может использоваться без нагрева — в качестве воздушного барьера против пыли, выхлопных газов и насекомых. В приложении Алисы вы можете переключить сценарии, чтобы при открытии двери реле запускало только вентилятор завесы без активации нагревательных ТЭНов.

---

4. Оценка экономической эффективности автоматизации

Рассмотрим кофейню с тепловой завесой мощностью 4.5 кВт:

• Постоянная работа: Без автоматики завеса работает 12 часов в день. Расход: 54 кВт·ч в день. При тарифе для коммерческих предприятий 9.50 руб / кВт·ч расходы составляют 513 рублей в день (15 390 рублей в месяц).
• Работа по датчику двери: Входная дверь открыта суммарно 2.5 часа за весь рабочий день кофейни. Расход: 11.25 кВт·ч в день. Расходы снижаются до 107 рублей в день (3 210 рублей в месяц).

Экономия:

Автоматизация по датчику двери экономит владельцу бизнеса более 12 000 рублей в месяц! Затраты на покупку умного реле и беспроводного датчика открытия окупаются в первую неделю эксплуатации.

---

5. Подробный выбор и установка промежуточного контактора

Для правильного подключения мощной тепловой завесы (от 3 кВт и выше) обязательно используется контактор (модульный пускатель). Контактор выполняет роль силового посредника: умное реле Алисы подает управляющий сигнал малой мощности на катушку контактора, а контактор своими массивными силовыми контактами замыкает линию питания самой завесы.

Основные правила подбора и монтажа:

1. Номинальный ток: Выбирайте модульный контактор с запасом не менее 30% по току относительно максимального тока завесы. Например, для трехфазной тепловой завесы мощностью 9 кВт максимальный рабочий ток составляет около 13.7 Ампер на фазу. Оптимально установить трехфазный контактор с номиналом 25 Ампер категории применения AC-7a (или AC-1) для активных нагрузок.
2. Тип контактов: Контактор должен иметь нормально-разомкнутые контакты (NO). При отсутствии напряжения на катушке контакты разомкнуты, завеса обесточена. При подаче питания с реле катушка притягивает сердечник, замыкая силовые контакты.
3. Бесшумность: В коммерческих залах (магазинах одежды, кофейнях) обычные промышленные контакторы будут издавать при каждом переключении громкий металлический щелчок. Рекомендуется использовать специальные бесшумные модульные контакторы со встроенным выпрямителем и защитой от электромагнитных помех.

---

6. Ответы на часто задаваемые вопросы (FAQ)

1. Что делать, если при частых открытиях двери контактор щелкает слишком громко?

Используйте модульные контакторы с катушкой управления постоянного тока (DC) или модели с электронным управлением, которые работают практически бесшумно. Также рекомендуется выносить контактор в силовой щит, расположенный в подсобном помещении, а не непосредственно над дверным проемом.

2. Какое реле выбрать для автоматизации коммерции — Wi-Fi или Zigbee?

Для коммерческих объектов мы настоятельно рекомендуем использовать протокол Zigbee. Во-первых, при большом скоплении посетителей гостевой Wi-Fi может быть сильно перегружен, что приведет к задержкам срабатывания сценария. Во-вторых, реле и датчики Zigbee работают через локальный хаб, а значит, завеса продолжит автоматически включаться и выключаться даже при аварии на стороне интернет-провайдера.

3. Как защитить нагревательные элементы завесы от перегрева при быстром выключении?

Многие современные завесы имеют встроенную функцию задержки отключения вентилятора (продувка ТЭНов). После снятия сигнала нагрева вентилятор продолжает вращаться в течение 1–2 минут для безопасного охлаждения нагревателей. Если ваша модель лишена такой автоматики, настройте в Алисе двухэтапный сценарий отключения: сначала отключайте нагрев, а через 60 секунд полностью обесточивайте прибор умным реле.

---

7. Выводы

Интеллектуальное управление воздушной тепловой завесой с Яндекс Алисой — это высокоэффективное решение для коммерческих помещений. Синхронизация работы обогрева с датчиком открытия входной двери исключает нерациональные потери тепла и снижает затраты на электроэнергию до 70%.
