Умный привод на шаровый кран с Алисой: монтаж без врезки в трубы

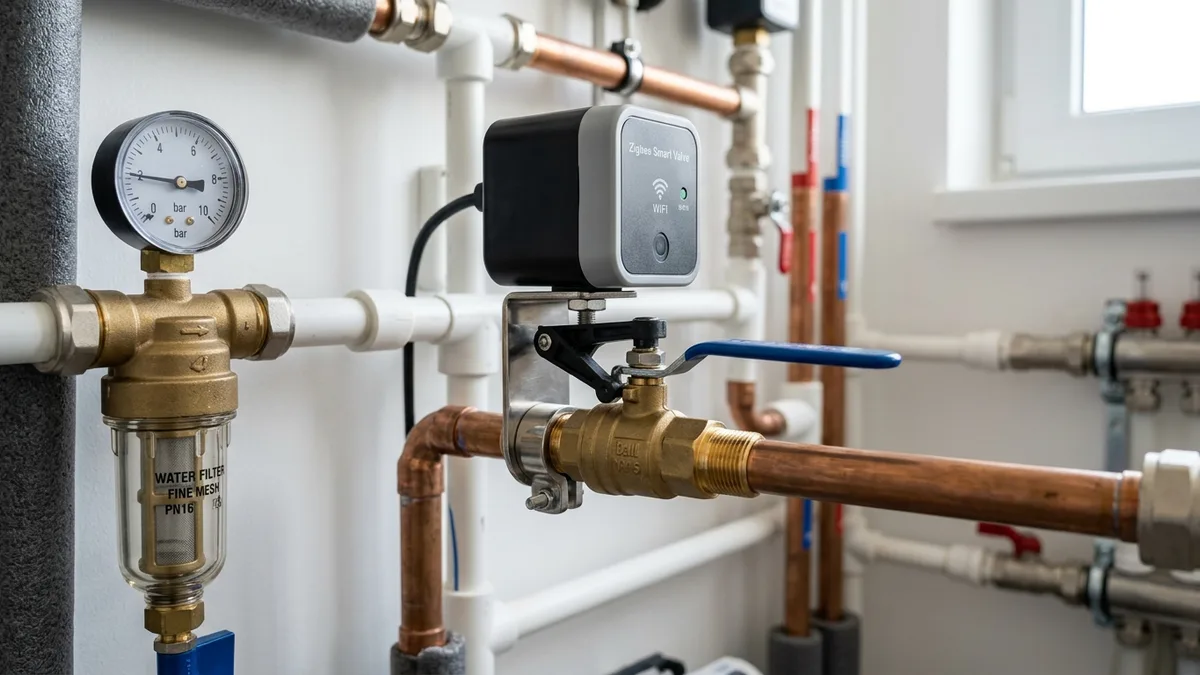

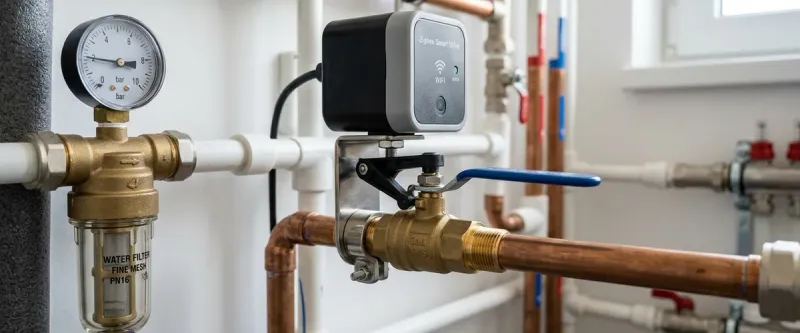

Установка классической системы защиты от протечек со встроенными электрокранами требует вызова сантехника, согласования отключения общедомового стояка, перекрытия воды и резки металлопластиковых или полипропиленовых труб. В съемных квартирах, арендованных офисах или санузлах со свежим дизайнерским ремонтом такие работы часто невозможны. Накладной электромеханический привод-манипулятор на шаровый кран с поддержкой Zigbee решает эту проблему: устройство монтируется поверх штатного крана за 10 минут с помощью отвертки, подключается к Яндекс Алисе и автоматически перекрывает воду при аварии.

В этом практическом руководстве мы разберем механику выбора манипуляторов, тонкости соосности вала, адаптацию под ручки-бабочки, защиту от закисания и создание надежных локальных сценариев в приложении «Дом с Алисой».

---

1. Принцип работы навесного манипулятора

Накладной привод представляет собой компактный блок в пластиковом влагозащищенном корпусе (стандарт IP65), внутри которого установлены:

1. Коллекторный двигатель постоянного тока (12 В): Обеспечивает высокий пусковой момент при компактных габаритах.
2. Многоступенчатый редуктор: Понижает скорость вращения и многократно увеличивает крутящий момент до 30–60 кг·см (примерно 3–6 Н·м). Этого усилия достаточно для поворота исправного шарового крана диаметром 1/2″ или 3/4″.
3. Механическая кулиса с поворотной вилкой: Захватывает рычаг крана и поворачивает его ровно на 90° между положениями «Открыто» и «Закрыто».
4. Механический расцепитель сцепления (ручной режим): Подпружиненное кольцо со штифтом на нижней стороне корпуса. Если электричество отключено, достаточно потянуть кольцо вниз: редуктор отключится от вала, позволяя повернуть кран рукой.

Главное преимущество манипулятора перед соленоидными электромагнитными клапанами — плавное время закрытия (5–8 секунд). Привод закрывает шар мягко, полностью исключая гидравлический удар в трубах водоснабжения.

---

2. Сравнение приводов: Tuya/Moes против Aqara Valve Controller T1

На рынке представлено два основных класса умных манипуляторов для шаровых кранов:

Параметр	Приводы Tuya / Moes / Girier	Aqara Valve Controller T1
Тип питания	Блок питания 12 В / 1 А от розетки 220 В	4 батарейки типа AA (до 2 лет работы)
Крутящий момент	30–60 кг·см (3–6 Н·м)	До 45 кг·см (4.5 Н·м)
Протокол связи	Zigbee 3.0 / Wi-Fi	Zigbee 3.0
Совместимость с ручками	Рычаги длиной до 100 мм	Рычаги и бабочки (с адаптером)
Детекция заклинивания	По упору концевиков тока	Аппаратный замер тока мотора
Резервирование питания	Требуется внешний Mini UPS 12V	Встроенное (автономные батарейки)

---

3. Пошаговый монтаж и правила юстировки соосности

По статистике профильных форумов (4PDA), более 80% поломок манипуляторов происходят из-за ошибки соосности при первоначальной установке.

       [Корпус манипулятора]
              │ (Вал мотора)
              ▼
    ───────[Ось вращения крана]───────  ◄── Оси обязаны строго совпадать!
              │
    ══════════╪═══════════════════════  (Труба водопровода)
              │
        [U-хомут крепления]

Порядок установки привода на трубу:

1. Проверка хода крана: Закройте и откройте кран рукой несколько раз. Кран должен поворачиваться плавно, без заеданий. Если кран идет с трудом, строньте его разводным ключом и капните каплю силиконовой смазки на шток.
2. Монтаж крепежной скобы: Установите U-образный стальной хомут на трубу позади корпуса крана. Затяните гайки ключом на 10 мм, подложив плотную резиновую прокладку для исключения проскальзывания хомута по гладкой трубе.
3. Юстировка соосности: Совместите вертикальную ось вращения вала манипулятора строго с центром штока крана (винтом крепления ручки). Смещение даже на 3–4 мм создает радиальный перекос: мотор начнет клинить в середине хода, а пластиковые шестерни быстро сточатся.
4. Фиксация вилки на рычаге: Заведите штыри направляющей вилки с двух сторон металлического рычага крана. Отрегулируйте глубину посадки так, чтобы вилка не терлась о корпус крана, и затяните стопорные винты.
5. Тест ручного расцепителя: Потяните кольцо ручной разблокировки вниз и поверните кран рукой от упора до упора, убедившись в свободном ходе.

---

4. Резервное питание и профилактика закисания кранов

При аварийном прорыве трубы вода может попасть на розетки и обесточить щиток УЗО. Если манипулятор подключен к обычной розетке без резерва, он не сможет перекрыть воду при отключении света.

Схема резервирования питания:

Для сетевых приводов 12 В используйте компактный буферный источник питания (DC Mini UPS на элементах Li-ion или LiFePO4). Блок питания вставляется в розетку, провод идет в Mini UPS, а выход 12 В питает манипулятор. При отключении 220 В привод сохраняет автономность на протяжении нескольких суток.

Профилактика закисания (Сервисный сценарий):

В водопроводной воде присутствуют соли жесткости, которые за 6–12 месяцев оседают на зеркале полированного шара. Усилие страгивания крана возрастает с 2–3 Н·м до 8–10 Н·м, что превышает мощность компактного привода.

• Решение: Настройте в приложении Алисы автоматический профилактический проворот. Каждое второе воскресенье месяца в 14:00 система перекрывает кран на 10 секунд и тут же открывает его обратно. Это счищает известковый налет и гарантирует легкий ход.

---

5. Настройка сценариев безопасности в «Доме с Алисой»

Устройства Zigbee сопрягаются напрямую с Яндекс Станциями, оснащенными встроенным хабом (Станция 2, Миди, Макс). Это гарантирует локальное исполнение сценария без отправки команд на облачный сервер Яндекса.

Сценарий 1: Экстренное локальное перекрытие при протечке

• Условие (ЕСЛИ): Датчик протечки «Ванная комната» или «Кухня» зафиксировал замыкание контактов (вода).
• Действие (ТОГДА):
  1. Манипулятор «Главный кран» перевести в положение «Закрыто» (вода перекрывается за 6 секунд).
  2. Яндекс Станция на максимальной громкости произносит: «Внимание! Обнаружена протечка воды в ванной. Водоснабжение перекрыто!».
  3. Отправить push-уведомление с высоким приоритетом на смартфоны жильцов.

Сценарий 2: Автоматическое перекрытие при уходе («Режим отпуска»)

• Голосовая команда: «Алиса, мы уезжаем на дачу» (или триггер выключения всего света).
• Действие:
  1. Выключить все освещение и теплые полы.
  2. Закрыть привод холодного и горячего водоснабжения.
  3. Алиса подтверждает: «Свет выключен, стояки перекрыты. Хорошей дороги!».

---

6. Диагностика и решение типовых неполадок

• Мотор гудит, но кран останавливается на середине хода:
  Причина: Смещение соосности вала либо чрезмерно тугой ход старого крана.
  Решение: Ослабьте винты хомута, выровняйте угол привода строго перпендикулярно штоку. Если кран закис, разработайте его вручную с силиконовой смазкой.
• Привод проворачивается на трубе вокруг своей оси:
  Причина: Слабая затяжка металлического хомута на гладкой трубе.
  Решение: Подложите под хомут полоску рифленой резины (от старой велосипедной камеры) и надежно затяните гайки.
• Потеря связи с хабом внутри металлического шкафа:
  Причина: Металлический сантехнический люк работает как клетка Фарадея, ослабляя радиосигнал Zigbee.
  Решение: Разместите в коридоре рядом с санузлом постоянный ретранслятор сети — например, умную розетку Zigbee.

---

7. Выводы

Накладной Zigbee-манипулятор шарового крана — практичный и доступный способ защитить имущество от затопления без дорогостоящих сантехнических переделок. При условии правильной юстировки соосности и регулярного сервисного проворота система надежно защищает стояки и моментально перекрывает воду по командам датчиков Яндекс Алисы.

Для создания комплексной защиты дома рекомендуем также изучить наши руководства по автоматическому перекрытию стояков при протечке, интеграции шаровых электрокранов Matter, настройке еженедельного проворота кранов от закисания и сценариям оповещения жильцов через сирены и Станции.
