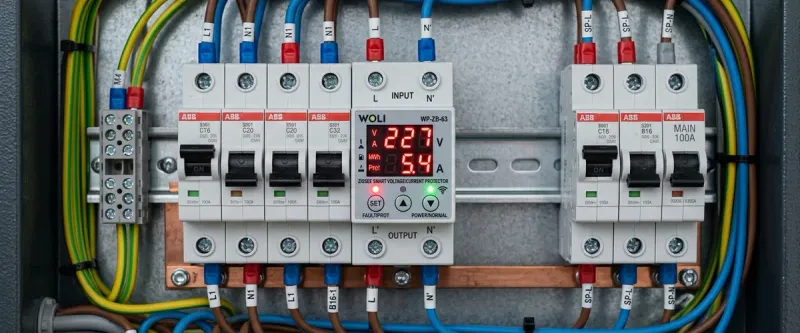

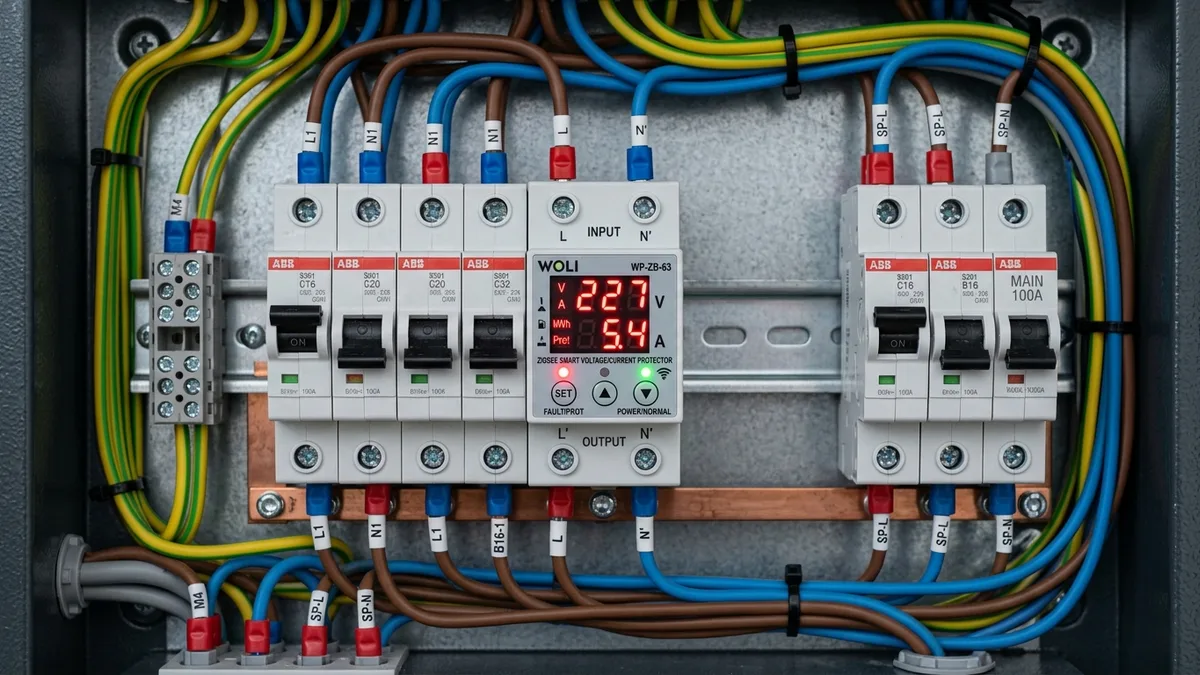

Умное реле напряжения на DIN-рейку с Алисой: защита и вольтметр

Скачки сетевого напряжения в загородных домах, старом жилом фонде и новостройках — частая причина поломки импульсных блоков питания, инверторных компрессоров и плат котлов. При обрыве или отгорании нулевого провода напряжение в однофазной розетке может подскочить до 380 В, а при перегрузке линии просесть ниже 160 В. Установка умного реле напряжения на DIN-рейку с интерфейсом Zigbee под управлением Яндекс Алисы решает две задачи: обеспечивает аппаратное обесточивание за доли секунды и транслирует данные вольтметра, амперметра и ваттметра в сценарии умного дома.

В этой статье мы разберем устройство защитных реле, выбор порогов отсечки по ГОСТ, правила задержки АПВ для холодильников, схему разгрузки силового реле контактором и настройку сценариев экстренных уведомлений на Яндекс Станциях.

---

1. Компаратор против программного реле: архитектура защиты

В сообществах часто спрашивают: можно ли использовать обычное умное реле или розетку с энергомониторингом для защиты от перенапряжения? Ответ — нет.

Обычное умное реле зависит от микроконтроллера, стека сети Wi-Fi или Zigbee и периодического опроса АЦП (раз в 1–3 секунды). При резком броске напряжения до 320 В блок питания самого реле сгорит раньше, чем процессор отправит команду на размыкание контакта.

Полноценное защитное реле на DIN-рейку (TOMZN TO-Q-SY1/SY2, Tongou, EARU WP-ZB) построено по двухконтурной схеме:

1. Аппаратный компаратор с варисторной защитой: Аналоговая схема непрерывно сравнивает входное напряжение с опорным. При выходе за пределы электромагнитный расцепитель обесточивает линию за 0.05–0.1 секунды. Эта цепь работает автономно и не зависит от хаба или интернета.
2. Метрологический чип телеметрии: Микросхема (BL0937, HLW8032) рассчитывает действующее значение (True RMS) напряжения, тока и мощности. Данные оцифровываются и передаются радиомодулем Zigbee 3.0 на Яндекс Станцию.

---

2. Расчет порогов отсечки и времени АПВ по ГОСТ

По стандарту ГОСТ 29322-2014 номинальное напряжение сети равно 230 В с допуском ±10% (от 207 В до 253 В). Оборудование в щитке настраивается по следующим правилам:

Верхний порог напряжения ($U_{max}$)

• Рекомендуемая уставка: 250–253 В.
• Обоснование: Варисторы сетевых фильтров и БП рассчитаны на классификационное напряжение около 275 В. Работа при напряжении выше 255 В вызывает деградацию конденсаторов и перегрев трансформаторов. Время отключения при скачке — не более 0.1 секунды.

Нижний порог напряжения ($U_{min}$)

• Рекомендуемая уставка: 185–190 В.
• Обоснование: При просадке ниже 180 В асинхронные моторы насосов и компрессоров не развивают номинальный крутящий момент. Ток в обмотках возрастает в 1.5–2 раза, приводя к перегреву и повреждению изоляции.

---

3. Сравнительная матрица реле напряжения с поддержкой Алисы

Модель / Схема	Номинал (In)	Протокол	Скорость отсечки	Функции в Алисе	Назначение
TOMZN TO-Q-SY1-JZT	40–63 А	Zigbee 3.0	≤ 0.1 с	Реле, Вольтметр, Амперметр, Ваттметр	Квартирный щит, ввод до 14 кВт
Tongou TO-Q-SY2-JWT	63 А	Wi-Fi (Tuya)	≤ 0.1 с	Управление питанием, учет кВт·ч	Дачный щит без отдельного хаба
EARU WP-ZB-63	63 А	Zigbee 3.0	≤ 0.1 с	Индикация напряжения, тока, статуса	Модульный щит, прямой опрос
Новатек РН-263Т + Контактор	До 63 А	Сухой контакт	≤ 0.02 с	Статус аварии через бинарный датчик	Промышленная и ответственная защита

---

4. Схема электромонтажа: применение силового контактора

Модульные реле маркируются током 63 А, но их внутренние контактные группы выполнены на базе поляризованных реле без дугогасительных камер. Коммутация токов выше 35–40 А при аварии может привести к свариванию контактов.

Профессиональная схема с модульным контактором:

1. Фаза с вводного автомата 50 А или 63 А заводится на силовые контакты контактора (например, ABB EN40-40N или IEK КМ63-40).
2. Питание реле Zigbee подключается проводом 1.5 мм² через защитный автомат 6 А.
3. Выходной контакт фазы реле заводится на катушку контактора (клемма А1), а нейтраль — на клемму А2.
4. При нормальном напряжении реле держит катушку контактора под током. При аварии реле разрывает цепь катушки (ток всего 0.03 А), а контактор мгновенно и безопасно гасит силовую дугу.

---

5. Настройка сценариев в приложении «Дом с Алисой»

Устройства Zigbee 3.0 добавляются напрямую в Яндекс Станцию с хабом. После сопряжения доступны вольтметр, амперметр и ваттметр.

Сценарий 1: Голосовая тревога на колонках при скачке напряжения

• Событие (ЕСЛИ): Статус реле напряжения переходит в положение «Выключено».
• Условие (И): Время суток с 08:00 до 23:00.
• Действие (ТОГДА):
  1. Яндекс Станция произносит: «Внимание! Сработало защитное реле в электрощите. Напряжение вышло за безопасные пределы».
  2. Отправить push-уведомление на смартфон.

Сценарий 2: Разгрузка сети (Load Shedding) при просадке

В дачных поселках зимой напряжение проседает из-за обогревателей соседей.

• Условие (ЕСЛИ): Напряжение на реле опускается ниже 195 В.
• Действие (ТОГДА):
  1. Выключить умную розетку бойлера.
  2. Отключить сервоприводы теплых полов в пустующих комнатах.
  3. Снижение нагрузки дома поднимает напряжение на 8–12 В, защищая чувствительную технику.

Сценарий 3: Плавный ввод потребителей после восстановления сети

После того как реле отсчитает задержку АПВ (180 секунд) и замкнет контакты:

• Условие (ЕСЛИ): Реле переходит в статус «Включено».
• Действие (ТОГДА):
  1. Подождать 1 минуту.
  2. Включить насос отопления.
  3. Через 2 минуты включить бойлер ГВС.

---

6. Диагностика неполадок и инженерный траблшутинг

• Реле циклически щелкает каждые 3–5 минут:
  Причина: Напряжение колеблется около порога (185 В). Под нагрузкой линия проседает, реле отключается, напряжение на холостом ходу растет, и реле включается снова.
  Решение: Увеличьте гистерезис возврата в настройках с 3 В до 8–10 В или опустите нижний порог до 180 В.
• Погрешность вольтметра в приложении:
  Причина: Заводской разброс резистивного делителя составляет 5–7%.
  Решение: Измерьте напряжение поверенным мультиметром на клеммах и внесите поправку через регистр калибровки (Voltage Calibration).
• Срабатывание от импульсных помех:
  Причина: Кратковременные провалы длительностью 20–40 мс вызывают ложное отключение.
  Решение: Установите время задержки отключения по нижнему порогу ($t_{trip}$) на 0.5 секунды, что отфильтрует сетевой шум.

---

7. Выводы

Умное реле напряжения на DIN-рейку с поддержкой Zigbee — важный элемент защиты жилья. Аппаратный компаратор исключает поломку техники при авариях сети, а интеграция с экосистемой Алисы обеспечивает мониторинг параметров электропитания и оповещение жильцов.
