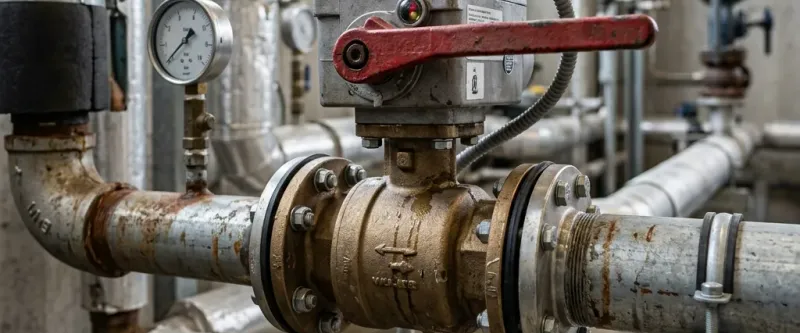

Электропривод шарового крана не открывается: причины и ремонт

Аварийное заклинивание электропривода шарового крана в закрытом положении — одна из самых стрессовых внештатных ситуаций в системе защиты от протечек. В отличие от штатного срабатывания сценария перекрытия воды при аварии трубопровода, когда краны перекрываются по тревоге датчика и затем легко открываются нажатием клавиши, в этой ситуации запорный узел намертво блокирует подачу воды в квартиру или коттедж, отказываясь подчиняться командам из приложения «Дом с Алисой», настенных контроллеров или аппаратных кнопок.

Следствием становится полное прекращение водоснабжения: не работают смесители, стиральные и посудомоечные машины, а попытки запустить привод сопровождаются глухим гудением электромотора или щелчками внутренних защитных реле.

Ниже мы проведем глубокий инженерный разбор причин блокировки крана, разберем физику пусковых токов, расчет сечения питающих кабелей и алгоритм быстрого механического возврата системы в строй.

---

Физика закисания шарового крана: момент страгивания (Breakaway Torque)

В основе любого бытового запорного узла с электроприводом (Neptun, Gidrolock, Аквасторож, Tuya Zigbee Valve) лежит стандартный латунный или нержавеющий шаровой кран. Поворотный полированный шар герметизируется внутри корпуса двумя кольцевыми седлами из фторопласта (PTFE / тефлон) и уплотнительными кольцами штока из синтетического каучука (FKM / EPDM).

[Электромотор 12В] ──► [Планетарный редуктор 1:800] ──► [Вал привода]
                                                               │
                                                       Крутящий момент M_motor
                                                               │
                                                               ▼
[Седло PTFE] ◄── [Отложения солей жесткости CaCO3] ──► [Шар крана]
                 (Сила сухого трения покоя F_static)

В процессе нормальной эксплуатации через кран непрерывно протекает водопроводная вода, насыщенная солями кальция и магния ($Ca(HCO_3)_2$, $Mg(HCO_3)_2$). Если кран находится в неподвижном открытом состоянии на протяжении 4–12 месяцев:

1. В микрозазоры между металлическим шаром и фторопластовыми прокладками проникает вода.
2. Соли жесткости кристаллизуются, образуя твердый кальциевый налет (водный камень), который буквально «сваривает» шар с корпусом.
3. Происходит скачок коэффициента трения: трение скольжения сменяется трением покоя.
4. Момент страгивания ($M_{break}$) крана возрастает с нормативных $2.5\dots3.5 Н·м$ до экстремальных $12\dots18 Н·м$!

Если штатный редуктор электропривода рассчитан на номинальный крутящий момент $8\dots10 Н·м$, электромотор попросту не может сорвать прикипевший шар с места.

---

Электротехника: пусковой ток блокировки (Stall Current) и просадка напряжения

Большинство приводов кранов питаются безопасным постоянным напряжением 12 В (реже 24 В). В дежурном режиме вращения коллекторный двигатель постоянного тока потребляет скромный ток: $$I_{ном} \approx 0.3\dots0.6 А$$

Но когда вал механически заблокирован (состояние Stall), противо-ЭДС мотора падает до нуля ($E_{обратная} = 0$), и ток в цепи ограничивается исключительно активным омическим сопротивлением обмотки якоря ($R_{обмотки} \approx 3\dots4 Ом$): $$I_{stall} = \frac{U_{пит}}{R_{обмотки}} \approx 2.5\dots3.5 А$$

Расчет падения напряжения в кабельной линии

При монтаже системы блок питания часто устанавливают в силовом распределительном щите в прихожей, а приводы кранов находятся в сантехническом коробе санузла на расстоянии $L = 12 метров$. Если монтажники по ошибке использовали тонкий сигнальный провод (например, витую пару UTP сечением $0.2 мм^2$ или сигнальный кабель КСПВ $0.22 мм^2$):

$$R_{кабеля} = 2 \cdot \rho \frac{L}{S} = 2 \cdot 0.0175 \frac{12}{0.22} \approx 1.91 Ом$$

При попытке мотора развить пусковой момент и потреблении тока блокировки $I_{stall} = 2.5 А$, падение напряжения на двух жилах кабеля составит: $$\Delta U = I_{stall} \cdot R_{кабеля} = 2.5 А \cdot 1.91 Ом \approx 4.78 В$$

Напряжение, доходящее до клемм электропривода, проваливается: $$U_{мотора} = 12 В - 4.78 В = 7.22 В$$

Поскольку электромагнитный крутящий момент коллекторного двигателя прямо пропорционален подведенному напряжению ($M \propto U$), крутящий момент привода падает почти на 40%! Привод тихо гудит, пластиковые шестерни упруго деформируются, но сдвинуть шар с места мощности не хватает.

Сравнительная таблица кабелей для приводов 12 В на длине 15 метров

Тип кабеля	Сечение жилы ($S$)	Сопротивление шлейфа ($R$)	Напряжение на моторе при токе 2.5 А	Риск заклинивания из-за просадки
UTP Cat.5e (1 пара)	$0.20 мм^2$	2.62 Ом	5.45 В	Критический (99%): мотор не запустится
КСПВ 2х0.5	$0.50 мм^2$	1.05 Ом	9.38 В	Высокий: отказ при малейшем накипе
ШВВП 2х0.75	$0.75 мм^2$	0.70 Ом	10.25 В	Низкий: допустимо для легких кранов 1/2”
ВВГнг 2х1.5	$1.50 мм^2$	0.35 Ом	11.12 В	Идеально: 100% передача крутящего момента

---

Диагностика концевых выключателей и силового H-моста

Если замеры показывают, что напряжение на входе стабильно (12 В), но электропривод вообще не подает признаков жизни (нет даже щелчка мотора), проблема кроется в цепях управления:

1. Окисление концевых микропереключателей (микриков):
   • Внутри корпуса привода установлены два микропереключателя, фиксирующие крайние положения «Открыто» и «Закрыто».
   • В сырых сантехнических шкафах при влажности $> 80%$ медные контакты концевиков покрываются слоем непроводящего оксида. Микроконтроллер привода считает, что кран находится в неопределенном аварийном состоянии, и блокирует подачу напряжения на двигатель.
   • Метод ремонта: Вскрыть верхнюю крышку привода, обработать контакты микриков аэрозолем Contact Cleaner и несколько десятков раз нажать на толкатель переключателя.
2. Пробой силовых ключей H-моста:
   • Для реверса вращения двигателя используется интегральный драйвер (чип L9110S, DRV8871) или пара электромеханических реле.
   • При многократных попытках проворота закисшего крана импульсный ток перегревает выходные MOSFET-транзисторы драйвера, вызывая тепловой пробой кристалла. Неисправный H-мост диагностируется мультиметром в режиме прозвонки диодов между силовыми выходами и массой (GND).

---

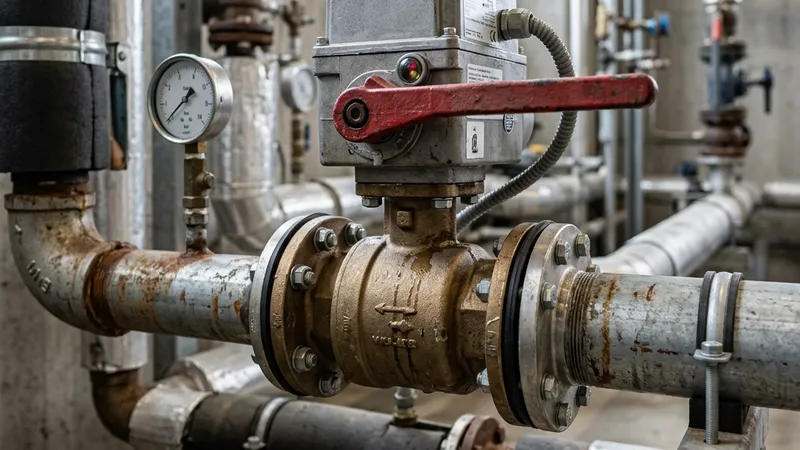

Экстренная механическая разблокировка: как вернуть воду за 2 минуты

Если авария произошла внезапно и вам необходимо срочно открыть водоснабжение до приезда сантехника:

[Шаг 1: Обесточить систему] ──► Выключить автомат блока питания в электрощите
                                                       │
                                                       ▼
[Шаг 2: Расцепить редуктор] ──► Потянуть металлическое кольцо/штифт снизу привода
                                                       │
                                                       ▼
[Шаг 3: Ручной поворот]    ──► Повернуть рычаг крана на 90 градусов рожковым ключом

1. Обесточьте контроллер и блок питания: Снимите напряжение, чтобы мотор случайно не включился во время механических манипуляций.
2. Найдите расцепитель редуктора: На нижней или торцевой части корпуса большинства приводов (Gidrolock Ultimate, Neptun Profi, китайские Zigbee-манипуляторы) находится подпружиненный металлический штифт с кольцом или пластиковый флажок со стрелкой «Manual».
3. Выведите шестерни из зацепления: С усилием потяните штифт вниз (или поверните флажок до упора). Это механически рассоединит вторичный вал планетарного редуктора и шток шарового крана.
4. Поверните кран вручную: Удерживая фиксатор оттянутым, плавно поверните ручку крана на $90°$ (вдоль оси трубы). Если ручка отсутствует, снимите электропривод с монтажной площадки (открутив 2–4 фиксирующих винта или вытащив стопорную U-образную скобу) и проверните шток рожковым ключом на 9–11 мм.

---

Автоматизация превентивного проворота в Home Assistant

Чтобы навсегда исключить солевое закисание шаровых кранов, система автоматизации обязана выполнять регулярный профилактический цикл самоочистки, как описано в сценарии еженедельного проворота кранов защиты от протечек.

Ниже приведена надежная автоматизация для Home Assistant, запускающая проворот кранов каждую среду в 03:00 ночи с предварительной проверкой датчиков протечки:

alias: "Безопасность: Еженедельная профилактика шаровых кранов от закисания"
description: "Закрытие и открытие кранов раз в 7 дней для снятия кальциевых отложений со штока"
trigger:
  - platform: time
    at: "03:00:00"
condition:
  # Запуск строго в ночь со среды на четверг
  - condition: time
    weekday:
      - wed
  # Проверка: ни один датчик протечки не должен быть в аварийном состоянии
  - condition: state
    entity_id: binary_sensor.all_water_leak_sensors
    state: "off"
action:
  # Шаг 1: Закрываем кран холодной и горячей воды
  - service: valve.close_valve
    target:
      entity_id:
        - valve.water_main_cold
        - valve.water_main_hot
  # Пауза на полный цикл закрытия (время хода привода ~15-20 секунд)
  - delay:
      seconds: 30
  # Шаг 2: Открываем краны обратно
  - service: valve.open_valve
    target:
      entity_id:
        - valve.water_main_cold
        - valve.water_main_hot
  # Шаг 3: Отправка служебного отчета в Telegram
  - service: notify.telegram_admin
    data:
      message: "✅ Профилактический проворот кранов защиты от протечек успешно завершен."
mode: single

---

Сопутствующие руководства и диагностика

• Для полного тестирования чувствительности сенсоров воды изучите: подробный обзор датчика протечки Яндекс.
• При возникновении ложных аварийных перекрытий ознакомьтесь с материалом: устранение ложных срабатываний датчика протечки.
• Если реле управления краном отключается под нагрузкой из-за перегрева, используйте рекомендации из статьи: борьба с перегрузкой силовых розеток и реле.

---

Часто задаваемые вопросы (FAQ)

Можно ли смазывать шток шарового крана WD-40?

Категорически нет. Аэрозоль WD-40 содержит растворители на основе уайт-спирита, которые разрушают структуру резиновых уплотнительных колец (EPDM), вызывая их разбухание и последующую разгерметизацию узла. Используйте исключительно специализированную водостойкую сантехническую силиконовую смазку (PTFE Paste).

Что делать, если латунный шток сломался при попытке ручного проворота?

Если момент закисания превысил предел прочности латуни и шлиц штока свернулся, кран подлежит немедленной замене. Не пытайтесь высверливать шток под давлением магистрали — перекройте вводной вентиль в подъездном коллекторе и вызовите аварийную службу.
