Датчики на даче теряют связь: как расширить сеть Zigbee на улице

Построение умного дома на дачном участке часто наталкивается на физические ограничения дальности работы радиопротоколов. Если датчики климата в доме работают отлично, то датчик температуры в отдельно стоящей бане или датчик открытия на воротах постоянно «отваливаются» и уходят в офлайн.

Давай разберем радиофизику затухания сигнала в диапазоне $2.4\text{ ГГц}$ и настроим надежную ячеистую (mesh) сеть, которая покроет весь участок.

---

Физика затухания радиосигнала 2.4 ГГц

Затухание радиосигнала при прохождении через стены и перекрытия подчиняется экспоненциальному закону поглощения. Мощность сигнала на приемнике ($P_r$) описывается уравнением передачи Фрииса: $$P_r = P_t + G_t + G_r + 20\log_{10}\left(\frac{\lambda}{4\pi d}\right) - L_{\text{препятствие}}$$ где $L_{\text{препятствие}}$ — потери при прохождении преград в децибелах ($\text{дБ}$).

Типовые потери мощности сигнала $2.4\text{ ГГц}$ при прохождении различных материалов:

• Деревянный брус ($150\text{ мм}$): $-2\text{—}4\text{ дБ}$ (ослабление в 1.5–2.5 раза).
• Кирпичная кладка ($250\text{ мм}$): $-8\text{—}12\text{ дБ}$ (ослабление в 6–15 раз).
• Железобетонная плита ($200\text{ мм}$): $-15\text{—}25\text{ дБ}$ (ослабление в 30–300 раз, из-за арматурной сетки, работающей как клетка Фарадея).
• Энергосберегающий стеклопакет с металлизированным напылением: $-12\text{—}15\text{ дБ}$.

В результате, если на пути сигнала от Станции до бани стоят кирпичная стена дома и металлическая обшивка бани, показатель уровня связи LQI (Link Quality Indicator) падает ниже критических $10\text{ единиц}$ (при норме $>80$), и датчик теряет сеть. Особенности работы с чувствительными к связи датчиками описаны в руководстве по датчикам Aqara.

---

Методы расширения покрытия сети Zigbee

Метод 1. Установка промежуточных роутеров

В протоколе Zigbee все устройства, питающиеся от постоянной сети $220\text{ В}$ (умные розетки, выключатели с нулем, реле), работают как ретрансляторы. Подробный разбор сетевых ролей и различия в поведении устройств вы найдете в нашей статье о сравнении Zigbee-роутеров и конечных устройств.

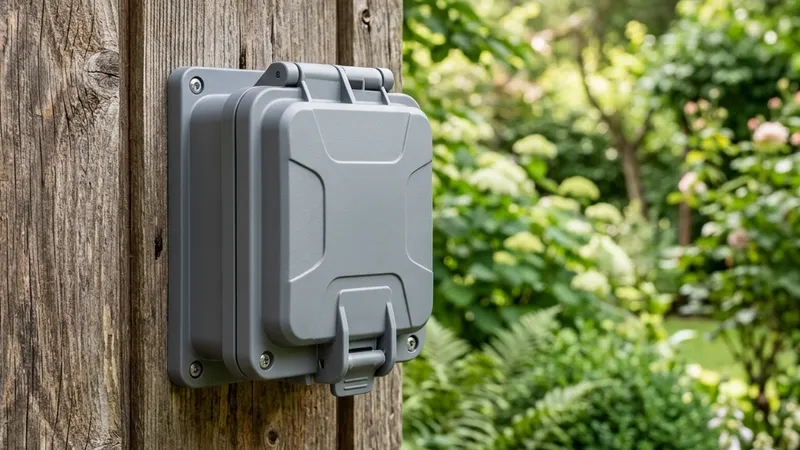

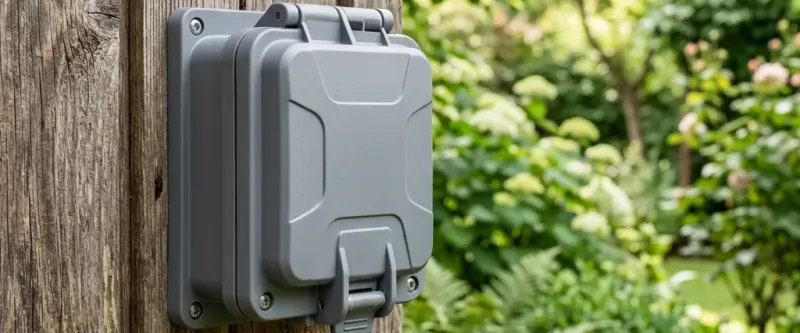

1. Установите умную розетку во влагозащищенном корпусе (IP44/IP55) на внешней стене дома или на веранде, в зоне прямой видимости бани.
2. Проверьте, чтобы каналы Wi-Fi и Zigbee не перекрывали друг друга, воспользовавшись таблицей каналов Wi-Fi и Zigbee.

Метод 2. Повторное сопряжение по месту

Датчики Zigbee ленивы в выборе маршрута. Если вы привязали датчик около Станции, а потом унесли в баню, он будет пытаться держать связь напрямую с координатором, игнорируя новые розетки-роутеры.

1. Установите розетку-ретранслятор на улице и включите её в сеть.
2. Отнесите датчик в баню.
3. Зажмите кнопку сопряжения на датчике на 5 секунд. Датчик заново просканирует эфир, увидит мощный сигнал от уличной розетки и пропишет её в качестве своего родительского узла (Parent Node).

Это обеспечит надежный пинг датчиков на расстоянии до 30–50 метров от жилого дома.

Потеря пакетов из-за слабого сигнала Zigbee также приводит к постоянным перезапросам от датчиков; это одна из частых причин быстрого разряда батареек датчиков движения.
