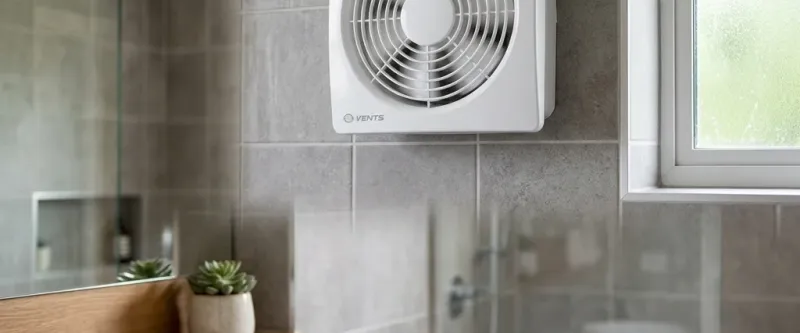

Задержка выключения вытяжки в ванной с Алисой

Обычная схема подключения вытяжного вентилятора в ванной комнате, при которой он работает параллельно с освещением от одной клавиши выключателя, имеет массу недостатков. Во-первых, вентилятор начинает гудеть сразу же, как только вы заходите умыться или почистить зубы, создавая лишний раздражающий шум. Во-вторых, после того как вы покидаете ванную комнату и выключаете свет, вентилятор мгновенно останавливается, не успевая удалить скопившийся влажный воздух и неприятные запахи. Это приводит к появлению конденсата на зеркалах и стенах, а в перспективе — к образованию черной плесени в межплиточных швах.

Решением проблемы становится раздельное управление освещением и вентиляцией с помощью умного дома. Разделив эти линии физически и настроив задержку выключения вентилятора через сценарии умного дома Яндекс или Home Assistant, вы получите идеальный микроклимат без лишнего шума.

Аппаратное разделение линий питания

Для реализации умного управления вам потребуется физически разделить фазы, идущие на лампу и на вытяжной вентилятор:

1. Линия освещения: управляется умным выключателем. Если у вас нет нулевого проводника в подрозетнике, потребуется модель без нейтрали. При установке таких выключателей могут возникнуть нюансы, подробно описанные в статье о подключении умных выключателей без нейтрали.

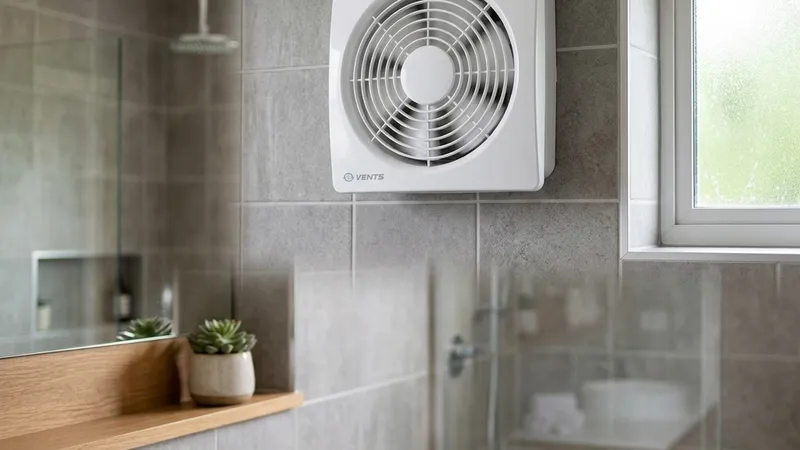

2. Линия вентилятора: подключается через умное реле (например, Aqara Single Switch Module T1 или аналогичное реле от Tuya/Sonoff). Реле обычно монтируют непосредственно в вентиляционной шахте рядом с мотором вентилятора или в распределительной коробке.

Важное замечание по безопасности: Двигатель вытяжного вентилятора представляет собой индуктивную нагрузку. В момент включения и выключения он создает высокое импульсное напряжение, которое со временем может привести к залипанию контактов реле. Чтобы этого избежать, крайне рекомендуется параллельно контактам нагрузки реле установить помехоподавляющий RC-фильтр (снаббер). Это простое решение значительно продлит срок службы вашего умного реле.

Благодаря такому разделению управляющий контроллер или Станция Яндекса смогут включать и выключать вытяжку независимо от текущего состояния освещения.

Пример автоматизации для Home Assistant

Для пользователей, интегрирующих свои устройства через Home Assistant, наиболее надежным решением будет создание автоматизации с использованием режима перезапуска (mode: restart). Это гарантирует, что если свет выключили, запустился таймер задержки, но затем кто-то снова зашел в ванную и включил свет, вентилятор не выключится посреди процесса.

Ниже представлен готовый YAML-код для настройки такой автоматизации:

alias: "Ванная: Задержка выключения вытяжки"
description: "Выключение вентилятора через 10 минут после выключения света с защитой от перезапуска"
trigger:
  - platform: state
    entity_id: switch.bathroom_light
    to: "off"
condition:
  - condition: state
    entity_id: switch.bathroom_fan
    state: "on"
action:
  - delay:
      minutes: 10
  - service: switch.turn_off
    target:
      entity_id: switch.bathroom_fan
mode: restart

Этот код отслеживает событие выключения света. Если вентилятор в этот момент работает, запускается 10-минутный таймер. Если за эти 10 минут свет включат снова, триггер сработает повторно, и благодаря режиму restart выполнение сценария начнется заново, сбросив старый таймер.

Настройка сценариев в приложении «Дом с Алисой»

Если вы используете экосистему Яндекса напрямую, вам потребуется настроить два независимых сценария для интеллектуального управления вытяжкой.

Сценарий 1: Умный запуск (ЕСЛИ включили свет)

Чтобы вентилятор не шумел при коротких визитах (например, помыть руки или выбросить мусор), настройте запуск с задержкой в 2 минуты:

• Условие (ЕСЛИ): Устройство -> Выключатель света в ванной -> статус «Включен».
• Действие (ТОГДА):
  1. Выберите действие «Отложить на…» -> укажите 2 минуты.
  2. Выберите устройство -> Реле вентилятора ванной -> статус «Включить».

Если свет будет выключен раньше, чем истекут 2 минуты, Алиса автоматически отменит этот запуск, предотвратив лишний шум.

Сценарий 2: Задержка выключения (ЕСЛИ выключили свет)

• Условие (ЕСЛИ): Устройство -> Выключатель света в ванной -> статус «Выключен».
• Действие (ТОГДА):
  1. Выберите действие «Отложить на…» -> укажите 10 минут (этого времени обычно достаточно для полной смены воздуха).
  2. Выберите устройство -> Реле вентилятора ванной -> статус «Выключить».

Дополнительный сценарий безопасности: На случай, если какое-то событие не сработает или произойдет сбой сети, всегда полезно иметь третий предохранительный сценарий. Создайте автоматизацию «Ванная: Автовыключение вентилятора», которая отслеживает состояние «Реле вентилятора включено» и через 30 минут без дополнительных условий отправляет команду на выключение. Это предотвратит бесконечную работу вытяжки и сбережет ресурс мотора.

Возможные проблемы и пути их решения

При использовании беспроводных протоколов связи пользователи иногда сталкиваются с задержками срабатывания сценариев. Сигнал от выключателя может идти до облачного сервера Яндекса и обратно слишком долго, из-за чего свет или вентилятор реагируют с ощутимым лагом. О том, как бороться с подобными зависаниями, вы можете узнать в статье об устранении лагов выполнения сценариев.

Чтобы автоматика работала мгновенно и не зависела от стабильности вашего интернет-провайдера, переведите её на локальное выполнение. Для этого все устройства должны быть подключены по протоколу Zigbee напрямую к Станции со встроенным хабом. Детальный разбор этого процесса доступен в руководстве по настройке локальных сценариев Яндекса.

Также задержку выключения по таймеру полезно комбинировать со специализированным климатическим датчиком. Например, вентилятор может включаться не только по факту включения света, но и по превышению уровня влажности, о чем подробно рассказывается в статье про автоматическую вытяжку по датчику влажности. Такой гибридный подход обеспечит максимальную защиту вашего дома от сырости и плесени.
