Автоматизация проветривания по CO2 в Умном Доме с Алисой

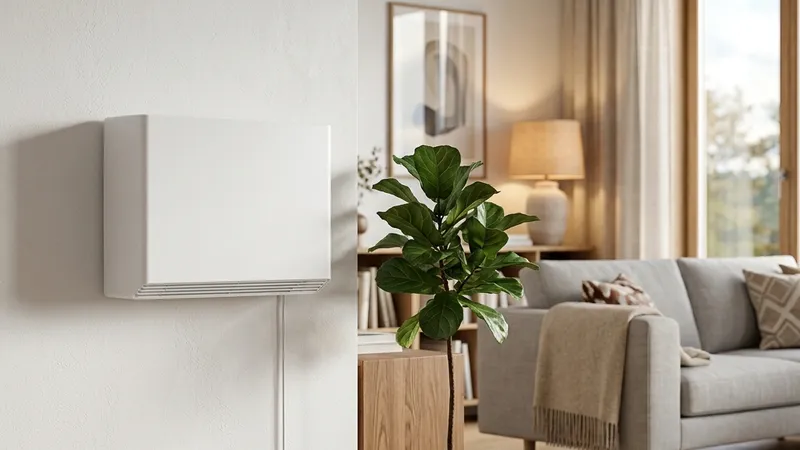

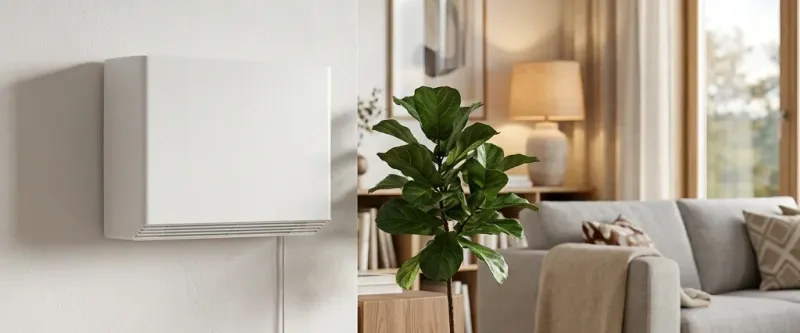

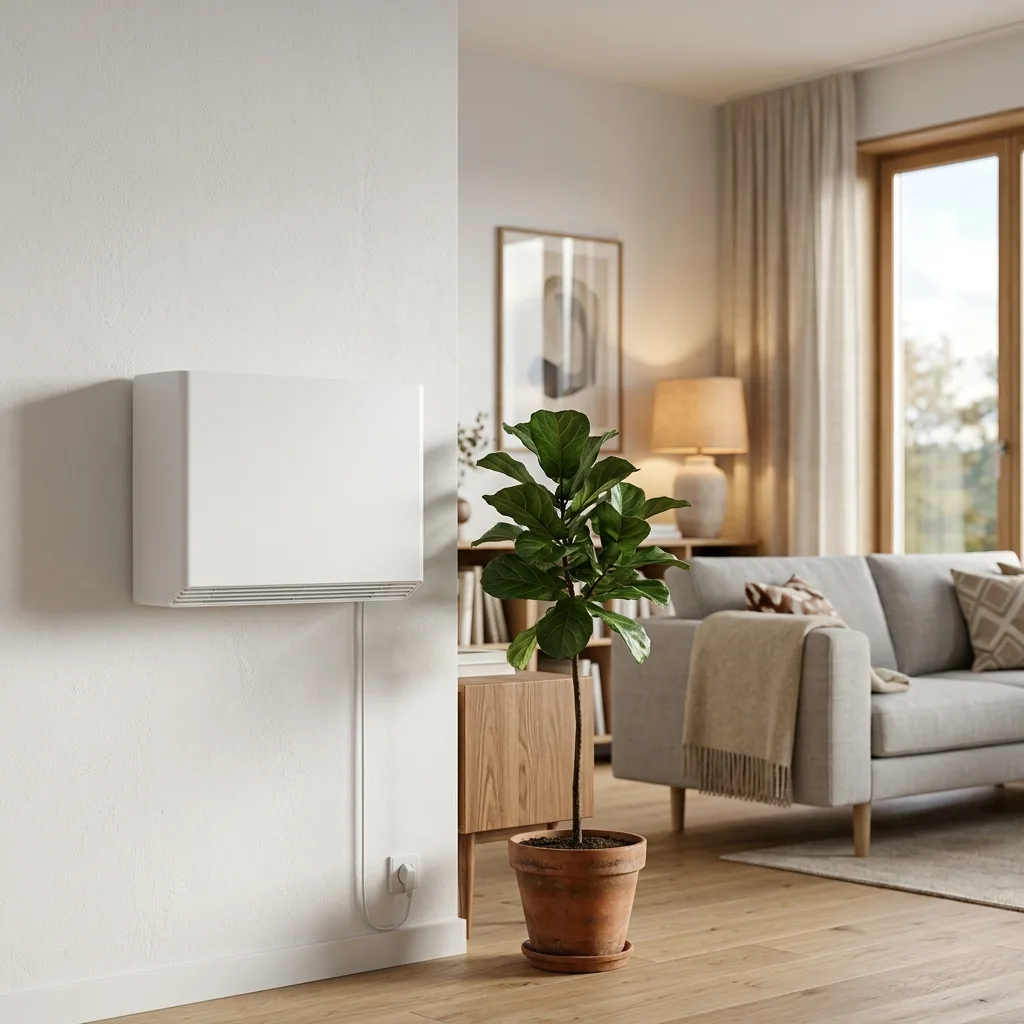

Уровень углекислого газа (CO2) в помещении напрямую влияет на качество сна, концентрацию внимания и общее самочувствие. В непроветриваемой спальне к утру уровень CO2 может превысить 1500 ppm, вызывая головную боль и чувство усталости. Автоматическое управление приточной вентиляцией (бризером) с помощью датчика CO2 в экосистеме «Умный Дом с Алисой» решает эту проблему без ручного контроля. В этом руководстве мы разберем, как автоматизировать работу приточного прибора.

Зачем автоматизировать вентиляцию по CO2?

Обычное проветривание с помощью окон имеет множество недостатков: уличный шум, сквозняки, пыль и потеря тепла зимой. Установка приточного бризера решает эти проблемы, так как воздух фильтруется и подогревается. Однако, если запустить бризер постоянно, это приведет к перерасходу электроэнергии на нагрев воздуха зимой и износу фильтров. Кроме того, ручное управление обычно приводит к тому, что вентиляция включается слишком поздно, когда у жильцов уже заболела голова. Автоматический контроль предотвращает такие ситуации.

Автоматизация позволяет включать подачу воздуха только тогда, когда это действительно необходимо — когда уровень углекислого газа превышает комфортную норму.

Нормы CO2 в жилых помещениях

Для правильной настройки автоматизации важно понимать концентрацию углекислого газа:

• До 500 ppm — отличный уличный воздух.
• 500–800 ppm — хорошая норма для жилого помещения.
• 800–1000 ppm — умеренно душный воздух. Появляется легкая сонливость.
• Выше 1000 ppm — тяжелый воздух, вызывающий утомляемость и снижающий качество сна.

Величина ppm означает количество частей углекислого газа на миллион частей воздуха. В чистом загородном лесу этот показатель держится около 380–400 ppm. В крупном городе на оживленной улице он может достигать 450–500 ppm. Внутри помещений уровень углекислоты повышается исключительно из-за дыхания людей, поэтому датчик CO2 является отличным косвенным индикатором присутствия человека в комнате.

Особенности размещения датчика CO2

Для корректной работы автоматического проветривания важно правильно разместить датчик углекислого газа:

1. Не вешайте датчик близко к окну или бризеру: Свежий воздух будет обдувать сенсор, и автоматика зафиксирует норму, хотя в глубине комнаты воздух останется застойным.
2. Не размещайте датчик рядом с кроватью на уровне лица: Ваше собственное дыхание вызовет резкие скачки показаний, что приведет к ложным срабатываниям.
3. Идеальное место: На стене напротив спального места на высоте около 1.2 метра от пола.

Настройка гистерезиса: боремся с частым включением

При создании сценариев важно использовать принцип гистерезиса (разные пороги включения и выключения). Если настроить запуск на 800 ppm, а выключение на 790 ppm, бризер будет включаться и выключаться каждые пару минут, изнашивая мотор заслонки.

Рекомендуемые параметры:

• Старт вентиляции: 850 ppm (воздух начинает становиться душным).
• Остановка вентиляции: 600 ppm (комната наполнилась свежим воздухом).

Этот диапазон обеспечит плавную работу прибора. Этот сценарий отлично дополняется настройкой увлажнителя воздуха по датчику влажности, так как вентиляция зимой высушивает воздух. В случае отвала датчиков обратитесь к статье о решении технических проблем с устройствами умного дома.

Интеграция в Home Assistant

Если вы используете Home Assistant перед пробросом в Алису, вам понадобится описать автоматизацию. Ниже представлен пример YAML-кода для Home Assistant. Вы можете использовать этот код, если настроен локальный мост, описанный в статье про локальный проброс устройств HA через HomeKit в Яндекс.

alias: "CO2 Breezer Control"
trigger:
  - platform: numeric_state
    entity_id: sensor.bedroom_co2
    above: 850
    id: turn_on
  - platform: numeric_state
    entity_id: sensor.bedroom_co2
    below: 600
    id: turn_off
action:
  - choose:
      - conditions:
          - condition: trigger
            id: turn_on
        sequence:
          - service: fan.turn_on
            target:
              entity_id: fan.bedroom_breezer
      - conditions:
          - condition: trigger
            id: turn_off
        sequence:
          - service: fan.turn_off
            target:
              entity_id: fan.bedroom_breezer

Создание сценария в приложении «Дом с Алисой»

Если вы хотите настроить все без сторонних серверов, выполните следующие шаги:

1. Сценарий на включение:

   • В приложении «Дом с Алисой» нажмите «+» -> «Сценарий».
   • Назовите его «Вентиляция Вкл».
   • В блоке «Если» добавьте условие: «Устройство» -> датчик CO2 -> параметр «Уровень CO2» -> «Больше или равно» -> 850.
   • В блоке «Тогда» добавьте действие: «Устройство» -> бризер -> «Включить», скорость «Средняя».
   • Сохраните сценарий.

2. Сценарий на выключение:

   • Нажмите «+» -> «Сценарий», назовите «Вентиляция Выкл».
   • В блоке «Если» добавьте условие: «Устройство» -> датчик CO2 -> «Уровень CO2» -> «Меньше или равно» -> 600.
   • В блоке «Тогда» добавьте действие: «Устройство» -> бризер -> «Выключить».
   • Сохраните сценарий.

Возможные проблемы и их решение

1. Ложные срабатывания: Датчик резко поднимает показания до 1200+ ppm, когда в комнате пусто.
   • Решение: Большинство датчиков CO2 требуют автокалибровки. Раз в неделю проветривайте комнату, открыв окна на 20 минут, чтобы датчик зафиксировал базовый уровень свежего воздуха (около 400 ppm).
2. Бризер шумит ночью: Автоматика включает высокую скорость вентилятора среди ночи.
   • Решение: В настройках сценария в Доме с Алисой добавьте временное условие. Укажите, чтобы сценарий работал только днем, а ночью бризер включался на минимальную скорость.
3. Обмерзание прибора зимой: При морозах постоянный приток холодного воздуха охлаждает комнату.
   • Решение: Убедитесь, что в бризере включен подогрев воздуха до +18 градусов. Скорректируйте порог включения до 950 ppm, чтобы уменьшить объем поступающего холодного воздуха.
