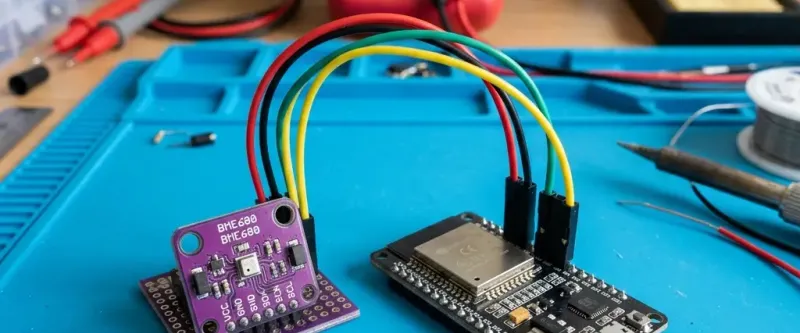

Метеостанция и датчик VOC на ESP32 с BME680 и Алисой

Качество воздуха в жилых комнатах, спальне и детской напрямую влияет на самочувствие, концентрацию и глубину сна. Большинство стандартных фабричных датчиков умного дома измеряют лишь базовую температуру и относительную влажность, игнорируя атмосферное давление и присутствие опасных летучих органических соединений (VOC — выхлопные газы с улицы, испарения пластика, лаков, мебели и бытовой химии).

Самодельная метеостанция и газоанализатор на базе чипа Bosch Sensortec BME680 и микроконтроллера ESP32 под управлением прошивки ESPHome решает эту задачу на профессиональном уровне:

• Сенсор измеряет температуру (±0.5 °C), влажность (±3%), атмосферное давление (±1 гПа) и сопротивление газового слоя (Gas Resistance / VOC Index).
• Передает данные в локальную сеть по протоколам Wi-Fi, MQTT и Matter без задержек.
• Интегрируется в приложение «Дом с Алисой»: Яндекс Станция голосом предупреждает о духоте («Качество воздуха ухудшилось, включаю приточную вентиляцию») и автоматически регулирует скорость бризера и увлажнителя.

---

1. Схема распиновки и подключения по шине I2C

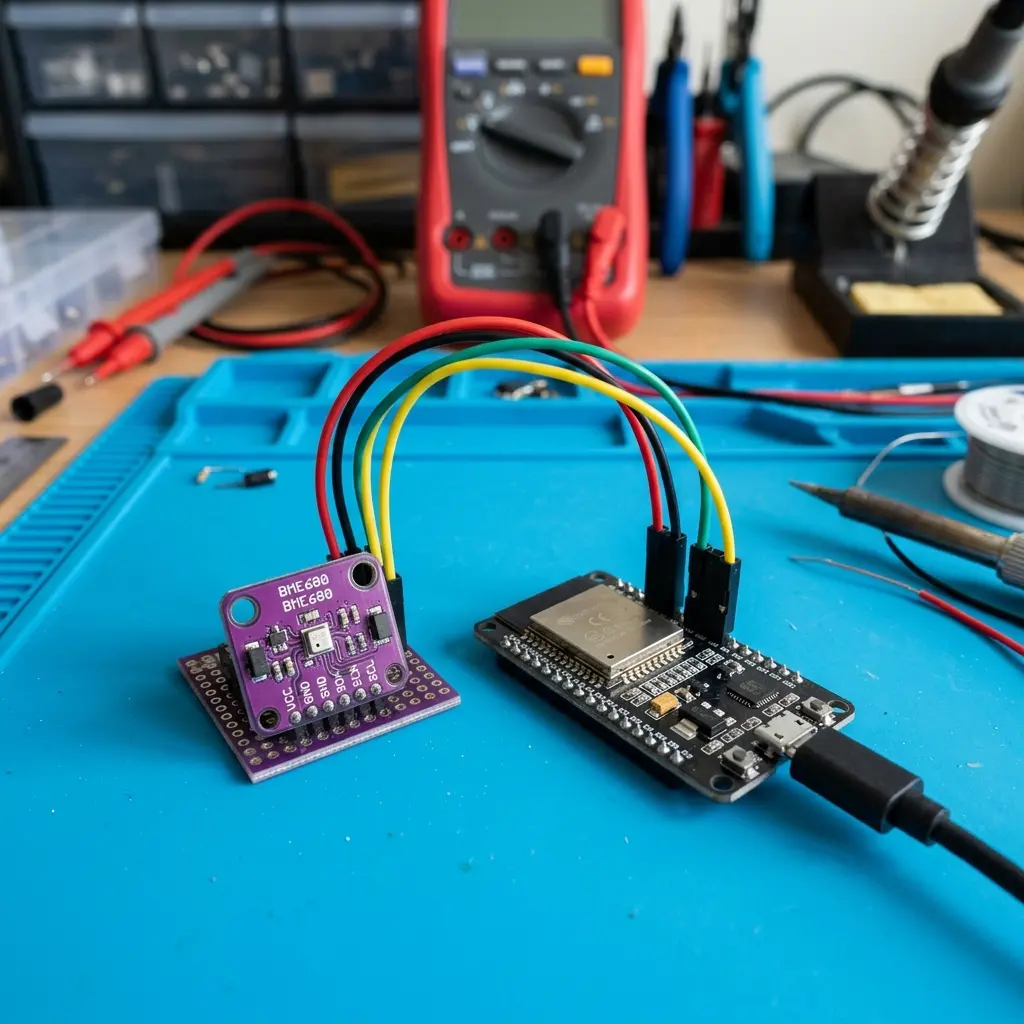

Сенсор BME680 обменивается данными с микроконтроллером по стандартной двухпроводной шине I2C:

BME680 (I2C)     ESP32 DevKit
────────────     ────────────
VCC (3.3V)   ──> 3V3
GND          ──> GND
SCL (Clock)  ──> GPIO 22 (SCL)
SDA (Data)   ──> GPIO 21 (SDA)

---

2. Конфигурация прошивки ESPHome для BME680

Создайте новый узел в панели управления ESPHome и добавьте блок опроса сенсора BME680:

i2c:
  sda: 21
  scl: 22
  scan: true
  frequency: 100kHz

sensor:
  - platform: bme680
    temperature:
      name: "BME680 Температура"
      oversampling: 16x
      filters:
        - offset: -1.2 # Компенсация собственного нагрева платы
    pressure:
      name: "BME680 Давление"
      oversampling: 16x
      unit_of_measurement: "гПа"
    humidity:
      name: "BME680 Влажность"
      oversampling: 16x
    gas_resistance:
      name: "BME680 Сопротивление газа (VOC)"
      id: bme680_gas
    address: 0x77
    update_interval: 30s

Принцип работы газового сенсора (VOC):

Газовый резистор BME680 реагирует на спирты, летучие углеводороды, ацетон и угарный газ. Чем чище воздух в комнате, тем выше сопротивление сенсора (от 50 до 200+ кОм). При появлении загрязнений или сильной духоте сопротивление резко падает ниже 20–30 кОм, что служит идеальным программным триггером для проветривания.

---

3. Сценарии автоматизации климата в «Доме с Алисой»

После проброса сенсоров в приложение «Дом с Алисой» настраивается гибкая климатическая логика:

Сценарий 1: «Автоматическое проветривание по индексу газов (VOC)»

• Условие (Если): Датчик «Качество воздуха BME680» -> Сопротивление газа «Ниже 35 кОм» (высокая концентрация запахов/газов).
• Действия (Тогда):
  1. Алиса включает настенный бризер приточной вентиляции на максимальную скорость 4.
  2. Включает вытяжной вентилятор на кухне или в санузле.
  3. Яндекс Станция сообщает: «В комнате обнаружен застойный воздух. Включаю интенсивное проветривание».

Сценарий 2: «Контроль сухости воздуха и защита дыхания»

• Условие (Если): Показания «Влажность BME680» -> «Ниже 40%» в течение 10 минут.
• Действие: Включить умную розетку Zigbee с увлажнителем воздуха до достижения комфортных 50%.

Сценарий 3: «Барометрический прогноз и предупреждение о перепадах давления»

• Голосовая команда: «Алиса, какое давление в комнате?».
• Ответ Алисы: «Атмосферное давление составляет 752 миллиметра ртутного столба, микроклимат в норме».

---

4. Сравнение BME680 с другими датчиками качества воздуха

Параметр	Bosch BME680 (4-in-1)	Sensirion SCD30 (CO2 NDIR)	Plantower PMS5003 (PM2.5)
Что измеряет	Температура, Влажность, Давление, VOC	Реальный углекислый газ ($CO_2$)	Пыль, дым, взвешенные частицы PM2.5
Интерфейс	I2C / SPI	I2C / UART	UART / GPIO
Энергопотребление	Сверхнизкое (12 мА в пике нагрева)	Среднее (75 мА)	Высокое (100–120 мА с лазером)
Средняя цена	~650–900 рублей	~2 800–3 500 рублей	~1 400–1 800 рублей

BME680 является непревзойденным лидером по соотношению цены, компактности и универсальности для комплексного мониторинга жилых комнат.

---

5. Смежные DIY-проекты и автоматизации

Самодельная метеостанция отлично сочетается с другими модулями домашней лаборатории. Рекомендуем ознакомиться с нашими инструкциями по датчику углекислого газа SCD30 на ESP32, лазерному анализатору пыли PM2.5, радарному датчику присутствия LD2410 и шлюзу SLS Zigbee Gateway своими руками.

---

6. Выводы

Создание собственной метеостанции с датчиком BME680 на микроконтроллере ESP32 позволяет получить высокоточный прибор контроля климата всего за час работы. Прямая интеграция с Яндекс Алисой обеспечивает автоматический запуск климатической техники, чистый свежий воздух и здоровый микроклимат в доме.
