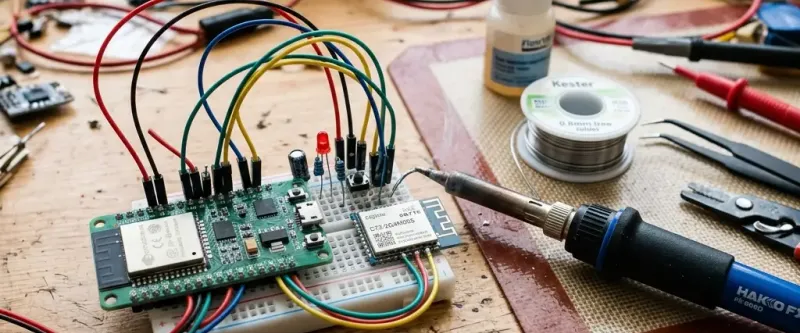

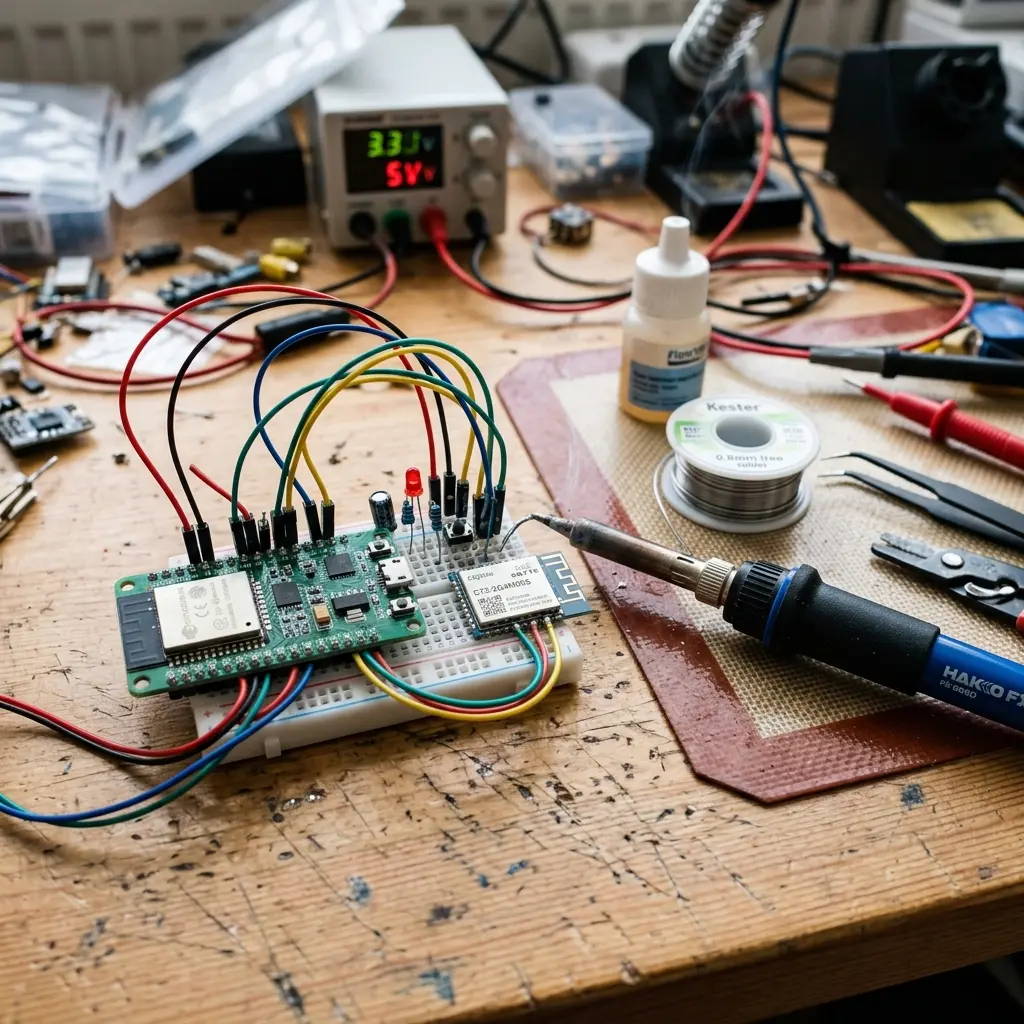

Сборка DIY-шлюза Zigbee на ESP32 (SLS Gateway) и интеграция с Алисой

Протокол Zigbee является стандартом де-факто для построения современной, энергоэффективной и надежной сети умного дома. Однако большинство коммерческих решений от Aqara, Tuya или Яндекса имеют существенные недостатки: они привязаны к облакам производителей, имеют жесткие ограничения на количество одновременно подключенных датчиков и не позволяют тонко настраивать маршрутизацию сети. Для энтузиастов и любителей электроники идеальным выходом является сборка Zigbee-шлюза своими руками (DIY) на базе популярного микроконтроллера ESP32 под управлением открытой прошивки SLS Gateway (Smart Local Server). Данный шлюз объединяет в себе гибкость локального управления, поддержку сотен типов датчиков и легкую интеграцию с голосовым ассистентом Яндекс Алиса.

---

1. Преимущества использования SLS Gateway на ESP32

Выбор платформы SLS Gateway для создания собственного хаба обусловлен несколькими критически важными факторами:

• Мощная аппаратная база: Чип ESP32 обладает высокой тактовой частотой (240 МГц), двумя ядрами и достаточным объемом оперативной памяти для обслуживания сети из 100+ беспроводных приборов.
• Поддержка Matter и Zigbee: Использование современных модулей (например, на чипе Texas Instruments CC2652P) обеспечивает высокую чувствительность приема и выходную мощность до +20 дБм, что позволяет покрыть сигналом даже большой загородный коттедж.
• Локальный Web-интерфейс: SLS Gateway настраивается через удобный встроенный браузерный интерфейс, где можно смотреть интерактивную карту сети, уровень сигнала (LQI) каждого датчика и обновлять прошивки устройств по воздуху (OTA).

---

2. Комплектующие для сборки своими руками

Чтобы собрать шлюз, вам понадобятся следующие радиодетали:

1. Плата ESP32 (38-pin NodeMCU):
   Рекомендуется версия с чипом ESP32-WROOM-32D или ESP32-WROVER, обладающая дополнительной PSRAM-памятью для стабильной работы тяжелых веб-сервисов.
2. Zigbee модуль (CC2652P или CC2538+CC2592):
   Модуль CC2652P обеспечивает наилучшую производительность и дальность связи на сегодняшний день.
3. Преобразователь питания (DC-DC):
   Для снижения напряжения с 5В (USB) до стабильных 3.3В, необходимых для питания радиомодуля. Пиковый ток при передаче у CC2652P может достигать 150 мА, поэтому встроенного стабилизатора платы ESP32 может не хватить.
4. Антенна и пигтейл IPEX-SMA:
   Внешняя антенна значительно повысит стабильность приема сквозь бетонные перекрытия и кирпичные стены.

---

3. Схема распайки и прошивка ESP32 под Алису

Подключение компонентов

Соедините контакты платы ESP32 и Zigbee-модуля CC2652P согласно следующей таблице распиновки:

ESP32 GPIO	Направление	CC2652P Pin	Описание линии
3.3V	➡️	VCC	Питание радиомодуля (через DC-DC)
GND	↔️	GND	Общая земля схемы
GPIO 16 (RX2)	⬅️	TX	Передача данных от Zigbee к ESP32
GPIO 17 (TX2)	➡️	RX	Передача данных от ESP32 к Zigbee
GPIO 22	➡️	RST	Аппаратный сброс модуля
GPIO 23	➡️	FLASH / BSL	Вход в режим программирования чипа

Прошивка микроконтроллера

1. Подключите ESP32 к компьютеру через USB-кабель.
2. Скачайте утилиту ESP Flasher или воспользуйтесь Web-прошивальщиком (ESP Web Tools).
3. Загрузите файл прошивки SLS Gateway для вашей версии платы ESP32.
4. После успешной заливки перезагрузите устройство. В списке Wi-Fi сетей появится точка доступа SLS-Gateway. Подключитесь к ней и введите параметры вашей домашней беспроводной сети.

---

4. Интеграция шлюза SLS Gateway по MQTT и проброс в Алису

Чтобы пробросить подключенные к SLS датчики в приложение «Дом с Алисой», используется протокол MQTT и Home Assistant (или Node-RED).

Шаг 1: Настройка MQTT в SLS

В веб-интерфейсе SLS перейдите в раздел Settings -> MQTT и укажите параметры вашего локального MQTT-брокера (например, Mosquitto):

• Server: IP-адрес сервера умного дома.
• Port: 1883.
• Topic: sls/.
• Включите опцию Home Assistant Discovery для автоматического обнаружения всех Zigbee-устройств.

Шаг 2: Проброс в Яндекс Алису

1. В Home Assistant установите интеграцию Yandex Smart Home (через HACS).
2. Зайдите в настройки интеграции и выберите устройства, подключенные через SLS Gateway (датчики температуры, движения, протечки), которые нужно передать Алисе.
3. Откройте приложение «Дом с Алисой» на смартфоне, перейдите в настройки обновлений устройств и запустите синхронизацию с Home Assistant.
4. Все ваши DIY-датчики мгновенно появятся в приложении Яндекса с возможностью участия в сценариях и голосовых опросах (например: «Алиса, какая температура в детской?»).

---

5. Рекомендации по оптимизации Zigbee-сети

---

6. Выводы

Создание собственного Zigbee-хаба на базе ESP32 с прошивкой SLS Gateway — это увлекательный и экономически выгодный DIY-проект. Вы получаете ультимативное локальное устройство умного дома, превосходящее по возможностям любые заводские шлюзы, с простой интеграцией в систему Яндекс Алисы.
