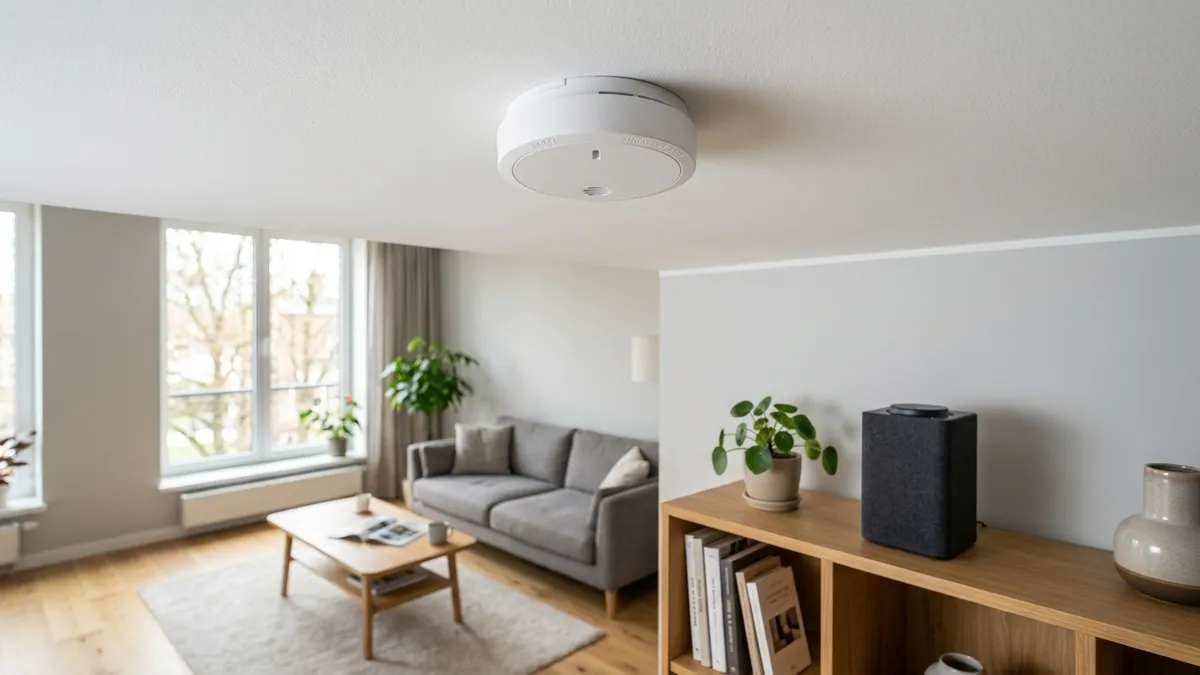

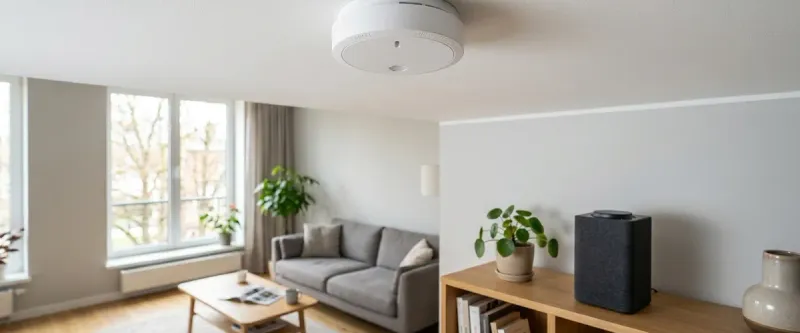

Умный датчик дыма с Алисой: выбор, монтаж и пожарная сигнализация

Автономная пожарная сигнализация часто оказывается бессильной, если возгорание началось в дальней комнате за закрытой дверью, жильцы крепко спят в берушах или находятся вне дома. Интеграция умного датчика дыма, работающего по беспроводному протоколу Zigbee, в экосистему Умного Дома с Алисой кардинально меняет уровень безопасности жилья. При обнаружении первых микрочастиц тления прибор не только активирует собственную пьезоэлектрическую сирену громкостью 85 дБ, но и мгновенно связывается с Яндекс Станцией. Голосовой ассистент на максимальной громкости транслирует сигнал пожарной тревоги во все комнаты, отправляет экстренное push-уведомление на смартфоны членов семьи, выключает приточную вентиляцию для перекрытия кислорода огню и включает эвакуационный свет на путях выхода.

В отличие от общих аварийных скриптов в статье про сценарий безопасности при утечке газа и задымлении с Алисой, где рассматриваются газовые риски, в этом материале детально разбираются оптоэлектронная физика дымовых извещателей, выбор моделей, нормативы позиционирования по ГОСТ и защита от ложных тревог.

---

Физика фотоэлектрической детекции: эффект Тиндаля и оптопара

Современные бытовые смарт-датчики дыма используют оптико-электронный (фотоэлектрический) принцип обнаружения. Устаревшие ионизационные извещатели с радиоактивным америцием-241 запрещены в жилых комнатах из-за экологических рисков и слабой чувствительности к низкотемпературному тлению кабелей.

Внутри корпуса датчика расположена светонепроницаемая измерительная камера — оптический лабиринт. Он свободно пропускает воздух и дым через сетчатые жалюзи, но полностью отсекает внешние комнатные фотоны:

1. Инфракрасный излучатель (IR LED): Миниатюрный светодиод с длиной волны 850–940 нм излучает импульсы каждые 5–10 секунд (в дежурном режиме потребление чипа составляет всего 5–10 мкА).
2. Кремниевый фотодиод: Расположен под углом 90°–135° к оси излучателя за светозащитной перегородкой. В чистом воздухе луч уходит в ловушку (черный поглощающий конус) и не касается фотодиода.
3. Эффект Тиндаля (рассеяние света): При возникновении тления в камеру попадают аэрозольные частицы сажи диаметром 0.3–10 мкм. Инфракрасный луч наталкивается на них, рассеивается во все стороны и попадает на фотодиод.
4. Пороговый компаратор: Когда ток фотодиода превышает порог (0.1–0.2 дБ/м удельной оптической плотности), чип запускает пьезосирену и передает статус тревоги (IAS Zone Alarm) по протоколу Zigbee.

---

Сравнение популярных Zigbee-датчиков дыма для Яндекс Станции

При выборе извещателя для сопряжения с Яндекс Станцией со встроенным хабом Zigbee (Макс, Миди, Станция 2, Мини 3 Про) или отдельным Яндекс Хабом учитывайте аппаратные параметры:

Модель датчика	Протокол	Элемент питания	Автономность	Громкость	Сертификат / Особенности
Aqara Smoke Detector (JY-GZ-03AQ)	Zigbee 3.0	1× CR17450 (3В)	до 10 лет	85 дБ	EN 14604, прямое подключение к Алисе, кнопка самотестирования
Tuya Smoke Sensor (YG400A / TS0205)	Zigbee 3.0	1× CR123A (3В)	до 3 лет	85 дБ	Бюджетный класс, компактный корпус 54 мм, индикатор батареи
Heiman HS1SA-Z (EKF Connect)	Zigbee 3.0	1× CR123A (3В)	до 5 лет	85 дБ	EN 14604, ГОСТ Р 53325, надежный оптический лабиринт
Frient Intelligent Smoke Alarm	Zigbee 3.0	1× CR123A (3В)	до 3 лет	85 дБ	Встроенный термосенсор (DIN 14604), функция сирены-репитера

Датчик Aqara JY-GZ-03AQ — наиболее надежное решение для экосистемы Яндекса: он разработан совместно с Honeywell, питается от промышленной батареи CR17450 с минимальным саморазрядом и подключается напрямую без сторонних шлюзов.

---

Нормативы монтажа и защита от ложных срабатываний

Эффективность ранней детекции зависит от соблюдения пожарных норм (СП 484.1311500.2020 и стандарта EN 14604):

       [Потолочное перекрытие]
  ├───────────────┬───────────────────────────┤
  │ Зона застоя   │    Рекомендуемая зона     │ Зона застоя
  │ (30-50 см)    │         монтажа           │ (30-50 см)
  │    [ ✕ ]      │          [ ● ]            │    [ ✕ ]
┌─┴───────────────┴───────────────────────────┴─────────┐
│ Стена                                           Стена │

Главные правила размещения:

• Монтаж строго на потолке: Теплый дым поднимается к верхней точке помещения. Настенная установка допустима лишь при невозможности крепления на потолок (на расстоянии 15–30 см от перекрытия).
• Отступ от углов и стен не менее 50 см: В углах формируется аэродинамический карман застойного воздуха, где конвекция заторможена. Датчик ближе 30 см к стене сработает с опозданием.
• Удаление от вентиляции и кондиционеров: Поток воздуха от диффузоров приточки или сплит-системы создает ветровой экран, сдувающий дым. Минимальная дистанция до решеток — 1.5 метра.
• Защита от пара кухни и санузла: Капли горячего пара и масла рассеивают инфракрасный луч, вызывая фантомную тревогу. Не ставьте датчики прямо над плитой или около ванной (отступ не менее 3 метров).

Если в доме есть камин, котел или газовая колонка, дополните охрану решением из нашего руководства по настройке датчика угарного газа с Алисой, так как токсичный угарный газ CO невидим для оптических камер.

---

Настройка сценариев пожарной безопасности в «Доме с Алисой»

При регистрации задымления система должна действовать мгновенно по трем направлениям: оповещение, локализация и эвакуация.

Сценарий 1: «Оповещение о пожаре: Голосовая сирена»

• Триггер (ЕСЛИ): Датчик дыма -> «Обнаружен дым».
• Действия (ТОГДА):
  1. Яндекс Станция (все колонки) -> «Установить громкость 10 (100%)».
  2. Яндекс Станция -> «Включить звук: Сирена тревоги».
  3. Яндекс Станция -> «Сказать фразу: Внимание! Зафиксировано задымление! Срочно покиньте дом!».
  4. Отправить экстренное push-уведомление на телефоны жильцов.

Дополнительно можно задействовать аппаратную сигнализацию из статьи про умную охранную сирену с Алисой.

Сценарий 2: «Кислородная блокада: Отключение вентиляции»

Приточная вентиляция нагнетает кислород, раздувая пламя и разнося угарный газ по помещениям.

• Триггер (ЕСЛИ): Датчик дыма -> «Обнаружен дым».
• Действия (ТОГДА):
  1. Умная розетка бризера (Tion / Xiaomi) -> «Выключить».
  2. Умное реле вытяжки -> «Выключить».
  3. Умный пульт климата -> «Выключить кондиционер».

Сценарий 3: «Путь эвакуации: Ночной свет и замки»

В ночное время ориентация в дыму теряется за считанные секунды.

• Триггер (ЕСЛИ): Датчик дыма -> «Обнаружен дым».
• Действия (ТОГДА):
  1. Лампы в коридоре и прихожей -> «Включить», теплый белый свет 2700K, яркость 100%.
  2. Умный замок входной двери (Matter over Thread или TTLock) -> «Открыть замок» для беспрепятственного выхода жильцов.

---

Регламент тестирования и технического обслуживания

Для гарантии безотказной работы извещателя соблюдайте сервисный регламент:

1. Ежемесячный тест кнопкой: Нажмите кнопку Test на фронтальной крышке. Датчик издаст тройной звуковой сигнал, а в приложении «Дом с Алисой» обновится статус теста.
2. Проверка тестовым аэрозолем (раз в год): Не проверяйте датчик открытым огнем или горящей бумагой — копоть испортит оптику, а пламя оплавит корпус. Применяйте специализированный баллончик аэрозольного дыма (например, Solo A3 или Smoke Detector Tester) с дистанции 30–40 см.
3. Продувка от бытовой пыли: Каждые 6–12 месяцев аккуратно продуйте пазы лабиринта баллончиком сжатого воздуха или узким наконечником пылесоса на малой тяге, исключая ложные срабатывания.
