Почему умный ИК-пульт Яндекса не управляет техникой: как настроить

Умный ИК-пульт Яндекса — это отличное и крайне популярное решение для интеграции традиционной бытовой техники в современную систему автоматизации. Он позволяет превратить любой старый кондиционер, телевизор или аудиосистему в управляемые Алисой приборы. Однако физические свойства инфракрасного излучения накладывают жесткие ограничения на установку этого гаджета. Довольно часто пользователи сталкиваются со «слепыми зонами» или ситуациями, когда кондиционер перестает реагировать на команды, а в приложении «Дом с Алисой» отображается ошибка, сообщающая, что целевое устройство не отвечает. В этой статье мы подробно разберем физику распространения ИК-волн, диаграммы направленности излучателей, влияние интерьера на сигнал и научимся настраивать систему для безотказной работы.

Физика инфракрасного сигнала и несущая частота

Инфракрасный пульт передает данные с помощью невидимых человеческому глазу световых импульсов в ближнем ИК-диапазоне с длиной волны $940\text{ нм}$. Поскольку это обычный свет, он подчиняется законам геометрической оптики. ИК-лучи распространяются строго прямолинейно и не способны огибать препятствия, проходить сквозь стены, межкомнатные перегородки, деревянную мебель или плотную ткань штор.

Для защиты от оптических помех, создаваемых солнечным светом и искусственным освещением, полезный сигнал модулируется высокой несущей частотой. В подавляющем большинстве бытовой техники применяется стандартная частота модуляции $38\text{ кГц}$. Приемный фотомодуль на телевизоре или кондиционере содержит фотодиод, усилитель и полосовой фильтр, настроенный на эту частоту. Если передатчик пульта излучает сигнал с небольшим отклонением по частоте или фазе, приемник отфильтрует его как фоновый шум, и команда не выполнится.

Внутри круглого корпуса умного пульта Яндекса по периметру установлены 7 ИК-светодиодов. Это сделано для формирования круговой диаграммы направленности в $360^\circ$ по горизонтали. Однако каждый отдельный светодиод имеет свою диаграмму направленности с углом половинной мощности около $20-30^\circ$. По вертикали угол распространения лучей значительно меньше — около $120^\circ$. Это означает, что над самим пультом и под ним образуются конусообразные «слепые зоны», в которых сигнал практически отсутствует.

Отражение, поглощение и интерьерные особенности

Поскольку ИК-луч ведет себя как свет, качество его приема сильно зависит от отделочных материалов помещения. Светлые глянцевые стены, натяжные потолки, зеркала и стеклянные фасады мебели отлично отражают ИК-излучение с длиной волны $940\text{ нм}$, рассеивая его по комнате. Благодаря этому пульт может успешно управлять кондиционером, даже находясь на противоположной стене и работая за счет отраженного от потолка луча.

Матовые темные обои, деревянные панели, ковровые покрытия и плотные шторы поглощают до $90%$ энергии ИК-сигнала. В комнатах с темным интерьером радиус действия пульта снижается с номинальных $8-10\text{ метров}$ до скромных $2-3\text{ метров}$, а управление за счет переотражений становится полностью невозможным. Здесь требуется только прямая видимость между передатчиком и приемником.

Пошаговое руководство по оптимизации размещения ИК-пульта

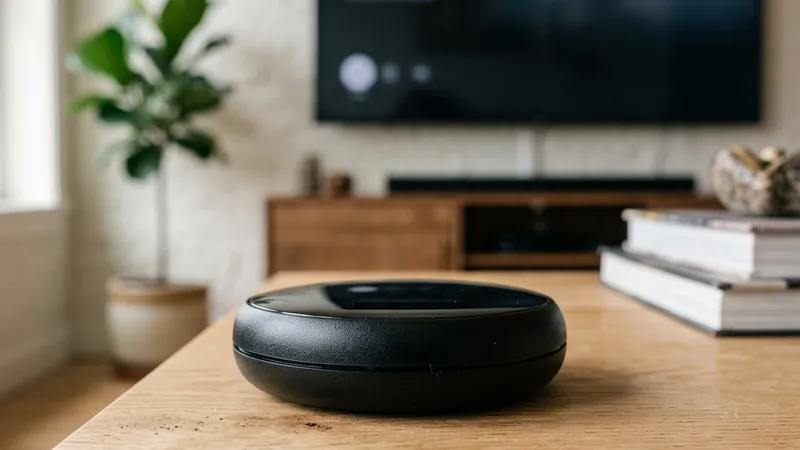

Шаг 1. Локализация ИК-приемника

Прежде чем выбирать место для пульта, найдите физический ИК-приемник на корпусе управляемой техники. Обычно это небольшое круглое или прямоугольное окошко из темного пластика. На телевизорах оно располагается на нижней рамке экрана. На кондиционерах приемник часто скрыт под основным пластиковым корпусом и виден только при ярком освещении или при включенной индикации температуры. Направьте фонарик телефона на панель кондиционера, чтобы точно увидеть линзу фотоприемника.

Шаг 2. Выбор высоты и геометрии установки

Установите умный ИК-пульт Яндекса на высоте $1.5-2.0\text{ метров}$ от пола. Идеальным местом считается потолок в центре комнаты или стена напротив приборов. Если пульт лежит на журнальном столике, убедитесь, что его не закрывают чашки, книги или журналы. Расстояние до управляемой техники не должно превышать $5-7\text{ метров}$ для гарантированного срабатывания в любых условиях освещенности.

Шаг 3. Контроль углов наклона

Убедитесь, что угол между оптической осью передатчика пульта и приемным окном кондиционера не превышает $45^\circ$. Если пульт расположен слишком близко под кондиционером на вертикальной стене, угол падения лучей будет слишком острым, и фотоприемник не сможет зарегистрировать сигнал. В такой ситуации отодвиньте пульт дальше вглубь комнаты.

Шаг 4. Применение проводных ИК-повторителей

Если вам необходимо управлять техникой, скрытой внутри закрытой тумбы под телевизором (например, AV-ресивером или медиаплеером), используйте внешние проводные ИК-повторители (удлинители). Подключите такой повторитель к USB-порту питания и выведите маленький светодиод на проводе прямо к приемному окну скрытого устройства.

Правильное расположение ИК-пульта гарантирует стабильное выполнение сценариев автоматизации климата и мультимедиа. Если вы выполнили все шаги по настройке углов и расстояний, но Алиса по-прежнему выдает ошибку связи, проблема может лежать в сетевом уровне или сбое интеграции. Для решения этих вопросов обязательно ознакомьтесь с нашей статьей о том, почему устройство не отвечает в приложении Яндекс.
