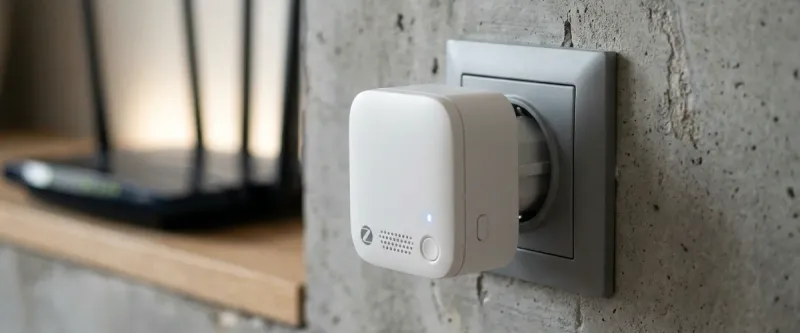

Борьба с затуханием сигнала Zigbee в бетонных стенах

Современное монолитное строительство и широкое использование железобетонных плит в межкомнатных перегородках создают серьезные трудности для распространения радиоволн. Владельцы квартир и частных домов часто сталкиваются с тем, что датчики умного дома, расположенные в соседних комнатах, начинают работать нестабильно, регулярно пропадают из сети или быстро разряжают батарейки. Причина этого кроется в сильном затухании радиосигнала протокола Zigbee (работающего на частоте 2.4 ГГц) при прохождении через плотные строительные материалы.

Понимание физики радиораспространения и правильное проектирование топологии сети позволяют построить надежно работающую систему умного дома даже в самых сложных условиях монолитного здания. В этой статье мы детально разберем, как бетон влияет на сигнал Zigbee и какими способами можно компенсировать это затухание.

Физика затухания сигнала в железобетоне

Протокол Zigbee использует радиоволны дециметрового диапазона с частотой около 2.4 ГГц. Длина волны на этой частоте составляет приблизительно 12.5 см. На распространение таких волн плотность преград оказывает решающее влияние.

Внутри железобетонной стены находится не просто плотный искусственный камень (бетон), но и густая металлическая арматурная сетка. Сочетание этих двух факторов превращает стену в непреодолимый барьер:

• Поглощение (Абсорбция). Молекулы воды, содержащиеся в бетоне (особенно в новостройках, где процесс окончательного высыхания стен может занимать до двух-трех лет), эффективно поглощают энергию радиоволн на частоте 2.4 ГГц. Это схоже с принципом работы микроволновой печи. Проходя через бетонную плиту толщиной 15–20 см, сигнал теряет до 15–20 дБ своей мощности, что эквивалентно ослаблению сигнала в 10–100 раз.
• Экранирование (Клетка Фарадея). Металлическая арматурная сетка с размером ячейки 10–15 см работает как экран Фарадея для радиоволн с близкой длиной волны. Она отражает и рассеивает сигнал, не пропуская его сквозь себя.

В отличие от железобетона, другие строительные материалы задерживают сигнал значительно слабее:

• Гипсокартон с минеральной ватой: вносит минимальные потери (около 2–4 дБ), но металлические профили каркаса могут вызывать дифракцию радиоволн.
• Газобетон и пеноблоки: благодаря своей пористой сухой структуре ослабляют сигнал всего на 3–5 дБ.
• Силикатный кирпич: задерживает радиоволны на 6–8 дБ.
• Зеркала и стекло: если обычное стекло прозрачно для сигнала, то зеркала с металлизированной амальгамой полностью отражают радиоволны, действуя как сплошной экран.

В результате датчик, находящийся всего в 5 метрах от Яндекс Станции, но за несущей монолитно-каркасной стеной, получает лишь ничтожную часть радиосигнала. Показатель LQI (Link Quality Indicator) падает ниже 40–50 единиц, вызывая постоянную потерю пакетов. Помимо физических бетонных преград, на качество связи сильно влияют электромагнитные помехи от соседских сетей. Чтобы исключить этот фактор, ознакомьтесь с материалом о борьбе с загруженностью Wi-Fi диапазона 2.4 ГГц, который поможет вам правильно настроить частотное разделение.

Как бороться с затуханием: построение Mesh-топологии

В отличие от традиционного Wi-Fi, где все устройства должны общаться напрямую с центральным роутером (топология «звезда»), сеть Zigbee построена по принципу самоорганизующейся ячеистой сети (Mesh). Это главное оружие в борьбе с бетонными стенами. В Zigbee-сети устройства делятся на три типа: координатор (Яндекс Станция), роутеры (устройства с постоянным питанием 220 В) и конечные устройства (датчики на батарейках).

Чтобы сигнал обогнул бетонную стену, вам нужно разместить промежуточные роутеры таким образом, чтобы радиоволна шла в обход препятствия — например, через дверные проемы коридоров.

Стратегия размещения репитеров (роутеров)

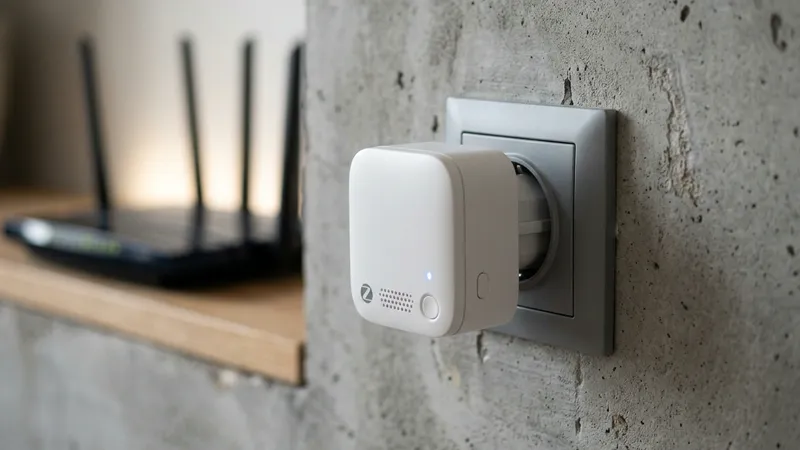

• Коридоры как транзитные магистрали. Дверные проемы обычно не содержат арматуры, а сами двери сделаны из дерева, МДФ или пластика, которые практически прозрачны для радиосигнала (потеря составляет всего 1–3 дБ). Разместив одну умную розетку-репитер в коридоре напротив двери комнаты с хабом, а вторую — ближе к удаленной комнате, вы создадите надежный мост в обход монолита.
• Высота установки. Не прячьте репитеры и хаб близко к полу или за массивной мебелью. Идеальная высота размещения — 1–1.5 метра от пола. Это снижает влияние затухания от напольных покрытий и мебели.
• Использование активных роутеров. Не все Zigbee-устройства с питанием могут быть репитерами. Например, умные выключатели без нейтрали из-за особенностей схемы питания не участвуют в маршрутизации. Используйте умные розетки, реле с нейтралью или умные лампочки.

Диагностика и особенности перестроения маршрутов

Для отладки топологии сети удобно использовать специализированные системы интеграции, такие как Zigbee2MQTT или ZHA (Home Assistant). Они позволяют построить визуальную карту сети, где качество связи отображается цветом линий связи (зеленый — отлично, желтый — допустимо, красный — критический уровень). Это помогает точно определить, на каком участке сети происходит наибольшее затухание сигнала.

Обратите внимание на особенности поведения устройств от разных брендов при изменении топологии сети. Например, датчики Aqara известны своей «консервативностью»: они «намертво» цепляются за тот роутер или координатор, к которому были подключены изначально, и могут игнорировать появившийся рядом более мощный репитер. Датчики Tuya и Sonoff, напротив, динамически перестраивают свои маршруты при ухудшении связи. Если после установки репитера датчик Aqara продолжает терять сеть, просто перезагрузите его коротким нажатием кнопки сопряжения или спарьте заново прямо на его рабочем месте.
