Модификация датчика протечки Aqara своими руками

Беспроводные Zigbee-датчики протечки воды от Aqara и Яндекса — это надежные устройства, которые спасают квартиры от дорогостоящего ремонта. Однако стандартная конструкция имеет один существенный минус: датчик фиксирует воду только тогда, когда она заливает пространство непосредственно под ним (замыкая два металлических контакта на дне). Если протечка начнется в паре метров от датчика (например, под кухонным гарнитуром или за стиральной машиной), вода доберется до него слишком поздно.

Покупать по датчику на каждый стык труб финансово нецелесообразно. Гораздо эффективнее и дешевле модернизировать один датчик, припаяв к нему выносной чувствительный элемент — сенсорный кабель протечки или клейкую медную ленту. Это позволит контролировать периметр длиной до нескольких метров с помощью одного датчика и одной батарейки. В этом гайде мы пошагово разберем процесс модификации датчика протечки aqara своими руками.

Что понадобится для работы:

• Датчик протечки воды Aqara (модель SJCGQ11LM) или аналогичный датчик от Яндекса.
• Паяльник с регулировкой температуры (оптимально паять на 280–300 °C).
• Тонкий двухжильный медный провод (сечением 0.2 - 0.5 мм²).
• Нейтральный флюс (например, канифоль-гель или Flux-off). Критически важно: не используйте активные кислоты (ЛТИ-120 и др.) — остатки кислоты во влажной среде ванной быстро разъедят медные дорожки платы.
• Качественный припой с содержанием олова и свинца (например, ПОС-61).
• Термоклей или силиконовый герметик.
• Чувствительный элемент: специальный кабель протечки (WLC) или самоклеящаяся медная лента-скотч.

Шаг 1. Разборка и подготовка корпуса

Конструкция датчика Aqara очень проста: плата зажата между пластиковыми деталями корпуса и стянута двумя винтами, которые одновременно служат контактными сенсорами.

1. Открутите крышку батарейного отсека против часовой стрелки и извлеките батарейку CR2032.
2. С помощью маленькой отвертки выкрутите два металлических винта на дне прибора.
3. Аккуратно подденьте пластиковую рамку и извлеките круглую печатную плату датчика.

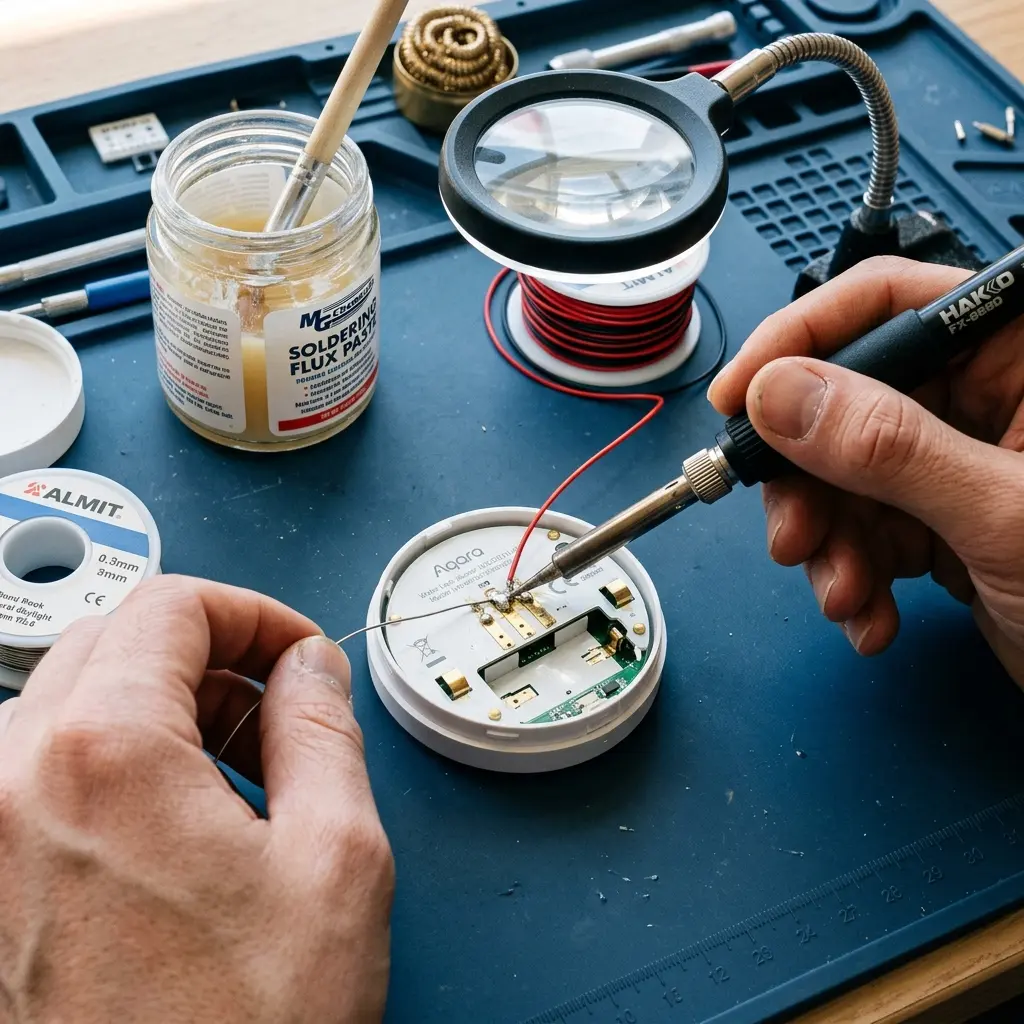

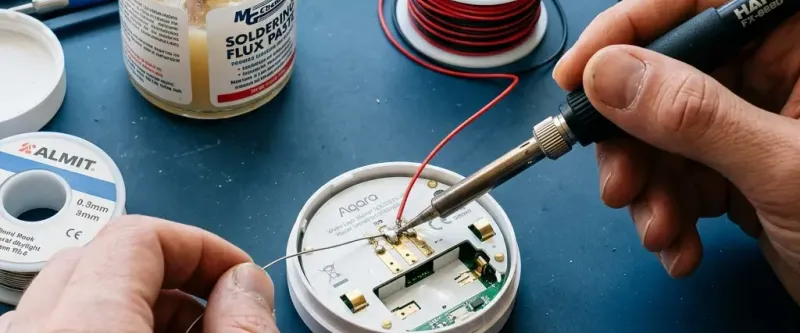

Шаг 2. Пайка выносных проводников

Пайку можно выполнить двумя способами: припаяться непосредственно к плате (к контактным полукругам вокруг отверстий под винты) или припаять провода к шляпкам самих винтов. Первый способ надежнее и сохраняет аккуратный внешний вид устройства.

1. Зачистите концы двухжильного провода примерно на 2 мм и залудите их припоем.
2. Нанесите каплю нейтрального флюса на контактные площадки платы (вокруг винтовых отверстий).
3. Аккуратно приложите зачищенный проводник к площадке и припаяйте его. Держите паяльник на контакте не более 2 секунд, чтобы не перегреть плату и не отслоить медную дорожку.
4. Проделайте то же самое со вторым проводом на соседнем контакте. Полярность припаивания не имеет значения.

Шаг 3. Сборка и герметизация

Поскольку датчик будет находиться в зоне возможного затопления, его корпус должен оставаться герметичным.

1. Сделайте аккуратный пропил (надфилем или разогретым ножом) в боковой стенке корпуса для вывода провода.
2. Уложите плату обратно в пазы. Убедитесь, что припаянные провода не зажимаются деталями корпуса.
3. Вкрутите обратно винты-контакты.
4. Залейте место вывода провода из корпуса термоклеем с обеих сторон. Это защитит внутренности датчика от конденсата и прямого попадания воды.
5. Установите батарейку и закройте крышку.

Шаг 4. Установка выносного сенсора протечки

Теперь у нас есть датчик с выходящим из него длинным проводом. Концы этого провода нужно подключить к чувствительному контуру.

Вариант А: Медная лента-скотч (самый дешевый способ)

Наклейте две параллельные полоски медного скотча на пол под стиральной машиной или кухонной мойкой на расстоянии 2-3 мм друг от друга. Припаяйте концы нашего провода к краям этих полосок. Как только вода попадет на пол и перекроет зазор между полосками скотча, сопротивление упадет, и датчик моментально сработает.

Вариант Б: Кабель обнаружения протечки (WLC)

Это профессиональный кабель, состоящий из двух переплетенных оголенных проводников в полимерной оплетке. Просто припаяйте (или подключите через клеммник) наш провод к жилам кабеля и разложите кабель по периметру труб в санузле.

Настройка сценария безопасности

После сборки датчик готов к работе. Он отобразится в приложении Яндекс как стандартное устройство. Для полной защиты вашего дома настройте сценарий автоматического закрытия шаровых кранов. Пошаговый алгоритм настройки интеграции кранов и логики перекрытия воды описан в статье по предотвращению потопа и автоматическому перекрытию воды.
